大联大友尚集团推出基于onsemi和GaN System产品的65W

2021年11月11日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于安森美（onsemi）NCP1345控制器和氮化镓系统公司（GaN System）GS-065-011-1-L功率晶体管的65W PD电源方案。


图示1-大联大友尚基于onsemi和GaN System产品的65W PD电源方案的展示板图

在移动设备充电功率不断提高的今天，高功率充电器的小型化，便携化将会成为今后的重要发展方向。在以往的认知里，功率往往和充电器的体积有着密不可分的关系，一般来说输出功率越大，体积往往也就越大。但随着氮化镓功率器件的使用，使得兼具高功率与小巧外观的充电器成为了可能。由大联大友尚基于onsemi NCP1345和GaN System产品推出的65W PD电源方案，满足市场对于PD快充电源的需求。


图示2-大联大友尚基于onsemi和GaN System产品的65W PD电源方案的展示板图

NCP1345是一款高度集成的准谐振Flyback控制器，适用于多种类型的高性能电源转换器。在设计方面，其采用了双VCC架构，允许直接连接到辅助绕组，以简化VCC管理器件数量并增加性能。


图示3-大联大友尚基于onsemi和GaN System产品的65W PD电源方案的展示板图

NCP1345还具有基于一次侧的输出限制电路，以确保无论输出电压或输出功率在任何情况时，都能保持恒定输出电流限制。不仅如此，NCP1345所具备的准谐振（QR）专有波谷锁定电路，可确保稳定的波谷切换。当下降到第6波谷，该控制器会进入到频率降频模式，以减少切换损失。并且随着负载的进一步减少，NCP1345进入SKIP模式来管理电源。此外，为了确保电源的安全耐用性，NCP1345内置了Brown out/in检测、过压保护、过温保护以及AC线电压移除检测等功能。



本方案还采用GaN System的GaN FET：GS-065-011-1-L（650V/190mohm/5X6）做为主要的功率转换，搭配新一代同步整流IC NCP4307，无需补充额外的元器件，就可以完成同步整流功能。

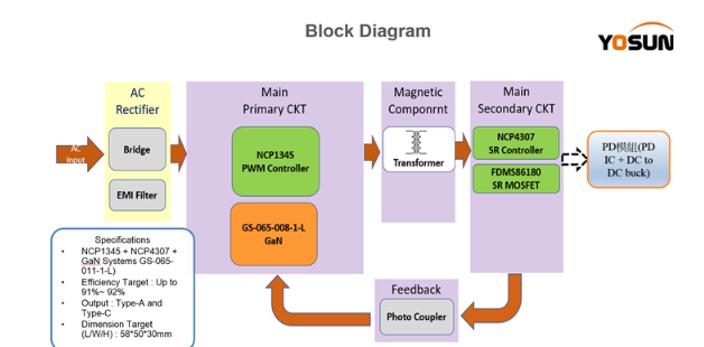

为进一步优化实际应用的灵活性及快速针对不同客户和市场需求，该方案采用了电源模组（AC to DC）+PD模组（PD IC + DC to DC buck）的设计，可对应不同的PD输出接口，在不改变电源模组情况下，只需随意搭配就可以满足设计的需求，大量减少RD开发周期。

核心技术优势：

• 集成高压启动电路与BO/I检测；
• 整合X2电容器放电功能；
• 宽VCCL范围：从8V到38V；
• 150V VCCH引脚，用于连接到高压辅助绕组；
• 36.5V VCC过压保护；
• 基于主侧的恒定输出电流限制；
• 绕组短路的异常过流故障保护；
• IC内部温度保护；
• 波谷切换操作与波谷锁定为杂噪音的减少；
• 快速频率降频，用于快速减少切换损失；
• 具有输出电压补偿的skip模式；
• 最小化无负载功耗；
• 减少EMI的频率抖动；
• 锁定或自动恢复过载保护；
• 可调节的过功率保护；
• 固定/可调节最大频率操作；
• 指定的pin为故障条件的设置and OTP相容NTC使用。

方案规格：

• 输入特征：

• 交流输入电压等级：100VAC至240VAC；
• 交流输入电压范围：90VAC至264VAC；
• 交流输入频率：47HZ至63HZ。

• 输出特征：

• 输出电压：+21.0V；
• 输出公差：+/-1.0V；
• 最小负载电流：0A；
• 最大负载电流：3.25A；
• 线调节：1%；
• 负载调节：5%。
