通过描述美国军用小型射频连接器, 特别是射频频率远高于 1 GHz下工作的军用射频连接器的发展情况。给出的军用射频连接器有基本互连连接器、非常用互连连接器和精密测量连接器。重点介绍了 SMA, K, BNC, N, APC-7mm, SMB, SMC, W, V, 3. 5mm, 2. 9mm, 1. 85mm和1. 0mm型射频连接器的发展。
0 引 言
射频和微波工业提供多种同轴连接器, 每一种用于特定目的和用途。工作于射频和毫米波范围的小型射频连接器有许多开发自测试设备公司。其中之一的考虑是连接器在执行预期的工作时, 能够承受的连接 - 分离次数。
军用小型射频连接器可分成三类: 基本互连连接器 - 广泛用于互连射频设备和元件的连接器; 非常用互连连接器 - 用来互连射频设备和元件的连接器, 但是使用不广泛; 精密测量设备连接器 -正如名称所示, 通常仅用于互连和接插测量设备 (如频谱和网络分析仪 )。
1 军用射频连接器的尺寸和频率
任何连接器的频率范围都受到在同轴结构中激发第一个圆形波导传播模式的限制。同轴结构的截止频率计算公式如下:
式中, E为介质的介电常数; D 为外导体内径; d为内导体外径。减小外导体的直径可以增加最高可用频率。用介质填充气隙会降低最高频率并增加损耗。接插过程一般会改变配合表面的几何形状和界面处的电阻损耗, 几何形状的变化会改变阻抗和损耗。
某些射频连接器为无极性的连接器 (例如 HP /Amphenol公 司的 APC-7 和 通用 无线 电 公司 的GR874)。接触指适应公差的变化, 但是降低了可重复性, 在 1 000次插拔之后还有可能断裂。可提供无缝型的连接器, 但是, 它们大多被降级到仪器接口。无缝阴性连接器很难清洁, 连接和分离要非常小心。
2 基本互连连接器
2. 1 N型连接器

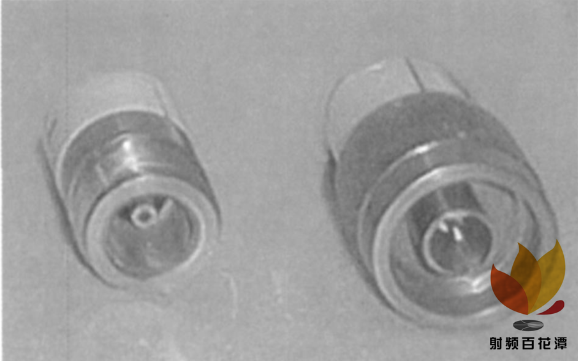

如图 1所示阴性连接器插孔具有四个槽, 而阳性连接器外导体无槽。
图 1 阴性 N型连接器和阳性 N型连接器
N型 50 8 连接器是美国在 1940年为工作于 5GHz以下的军用设备设计的。该名称来源于 “ 海军(Navy) ” 。另有人将它归因于 Paul Neil先生, 他是贝尔实验室的射频工程师。N型连接器使用一个内部衬垫来密封环境, 手动绷紧。在中心和外导体之间有一个气隙。在 20世纪 60年代, 设计改进将性能推进到 12 GHz, 后来在自由传输模式下提高到 18GHz。Hew lett Packard、K ings、Amphenol等人提供某些无槽的 N型外导体, 将性能提高到 18 GH z。N型连接器符合军用标准 M IL-C-39012, 最好的专用 N型连接器可以定模在 20 GH z, 如果在该频率以上的频率下使用, 将产生不可预见的结果。有线电视行业使用具有中心插针减小的 75 8 型号并得到了广泛的应用。
该名称来自 “ BayonetNei-lConcel man(尼尔康塞门刺刀 ) ” 、“ Bayonet Navy Connector(海军卡口连接器 ) ” 或者 Baby Neil Connector(小尼尔连接器 )。据信是尼尔 W . 康塞门发明了 “ C ”型连接器。BNC型连接器设计用于军用, 在视频和达 2 GHz的射频用途中获得了广泛的认可。

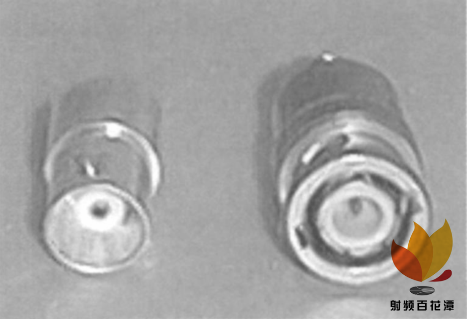

BNC连接器 (如图 2所示 ), 在每种性别的连接器上使用一种开槽的外导体和一些塑料介质。这种介质使得在高频下损耗增加。在高于 4 GHz时, 开槽会辐射信号, 因此连接器虽然可以使用到大约10 GH z, 但不一定保证机械稳定性。可提供 50或75 8 的型号。
螺纹型 ( TNC)连接器有助于解决泄漏和几何稳定性问题, 允许应用到 12 GHz。N、BNC和 TNC连接器的标准可在 M IL-C-39012中找到。有特殊的/扩展频率 0型 TNC, 符合 IEC169017规范, 可工作到 11 GH z或 16 GH z, 也有符合 IEC169-26规范, 可工作到 18 GH z(但具有明显的损耗 )。TNC连接器广泛用于蜂窝电话的射频 /天线连接。由于插合的几何形状与 N型连接器兼容, 因此可以临时地插合某些 BNC和 N型的组合。这不是推荐的用法, 因为该连接在机械上不稳定, 在接口处会有明显的阻抗变化。
2. 3 SMA连接器

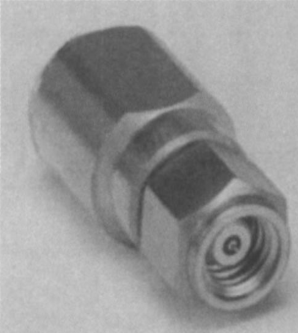

SMA( Subm iniature A)连接器 (如图 3所示 )是Bendix公司和 Omn-i Spectra公司作为 OSM 连接器设计的, 它是最常使用的射频 /微波连接器之一。预定用于半硬电缆和不经常连接的元件中。它将电缆介质直接带到没有空气气隙的接口上。螺纹为
, 阳性连接器采用
六角外壳, 用7. 9 mm的扳手上紧。
如果小心地使用, SMA连接器可以使用几百次互连。应该小心地对合连接连接器。在进行连接之前, 最好检查一下阴性端口, 以保证中心插孔处于良好的状态 (接触指不要弯折或缺失 )。
标准的 SMA 连接器设计用于 12. 4 GH z的互连。幸运的是, 良好的 SMA在多数电缆中可用到18 GH z, 如果结构设计良好, 可用到 24 GHz, 只是损耗较大, 回波损耗较低。大多数的 SMA连接器较其它可用到 24GH z的连接器具有较高的反射系数, 因为难以固定介质支撑。某些制造厂将满足 SMA标准的特种优质型 SMA定为达到 26. 5 GH z(约翰逊公司的现场可更换 SMA达到 26. 5 GHz, M /A-COM的 OSM将频率系列扩展到了 27 GH z)。由于具有如此质量的 SMA可以重复地生产, 可经常看见将试验设备和元件评定到正好 26. 5 GH z, 以 SMA连接器作为主要的互连。
SMA连接器的回波损耗。这种连接器是安装在机架上而不是电缆上。在 12. 4、18和 26. 5 GH z处的回波损耗出现颠簸是因为受 SMA 连接器的几何约束, 这种约束已经导致某些 SMA连接器出现特定的频率限制。
评定用于频率高于 27 GH z的 “ SMA ” 连接器的确遵循其他标准, 并使之与 SMA连接器的几何外形相兼容, 以允许与 SMA连接器插合。可按不同的名称 (见下面的 3. 5mm和 2. 92mm连接器一节 )提供所谓的 “ 精密SMA ”连接器, 精密 SMA连接器正好既属于 “ 基本互连连接器 ” 又属于 “ 精密测量连接器 ” , 因为要用它们来填补两种用途的空白。当把两只不同额定值的 SMA兼容连接器连接在一起, 则很有可能较小连接器的性能将起主要作用。
2. 4 7/16 DIN连接器
这种相对新的连接器在蜂窝和其他所谓的 “ 无线 ” 应用当中正在得到普及, 尤其是在电视塔上。与 N型连接器相比, 它的主要优势是: 它使用扳手上紧。7/16连接器遵循 DIN47223规范。其额定频率为7. 5 GHz, 使用橡胶衬垫, 接触件镀银或镀金(如图 4所示 )。

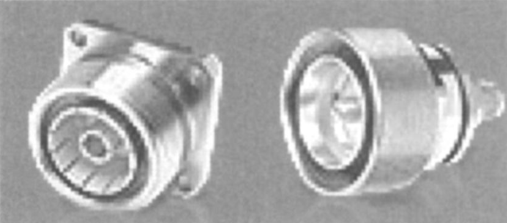

图 4 阴性和阳性 7/16连接器
2. 5 其他常用互连连接器
有许多其他常用互连连接器, 但是本文没有描述, 因为它们在微波领域的性能非常有限。实例有C、HN、SC、LC型, 各种 EIA、UHF、m in-iUHF、Motoro-la、HV、SHV和 RCA Phono型连接器。

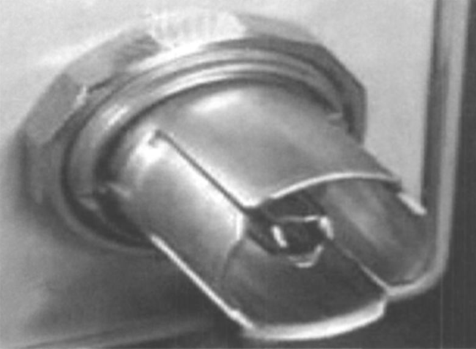

“ G874 ”、“ GR874 ”(图 5所示 )或 “ 874 ” 连接器为通用无线电公司研制的无极性 50 8 连接器。它是一种测试设备连接器, 比较容易插合。某些连接器具有锁定接口以便固定。通常由特氟伦制成, 采用铍青铜接触件镀镍。连接器的插合部分为空气介质。频率范围到 8. 5 GH z。本连接器明显不在新设备上使用。
3 不常用的互连连接器
3. 1 SMB连接器

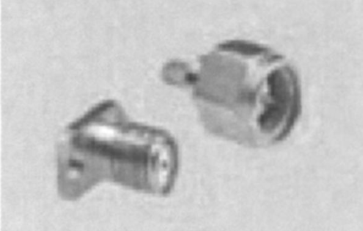

SMB( Subm iniature B)连接器 (如图 6所示 )是一种按扣安装连接器, 额定频率为 4 GHz, 但是可以使用到 10 GHz。军用标准为 M IL-STD-348。典型的插入损耗在额定频率下达 0. 3 dB, 使得这种连接器不好选择在关键低噪声微波射频互连的场合。但在其他信号传送场合中相当受欢迎。 SMB 可用到10 GH z而没有变模, 设计用于 500次互连。
3. 2 SMC连接器
在 20世纪 60年代研制的 SMC ( Subm iniatureC) (如图 7所示 )是一种螺纹型接口连接器, 它比SMA连接器要小得多, 使之适合用于具有尺寸限制的某些应用中。其螺纹为 10~ 32, 没有衬垫。它非常像小型化的 TNC, 介质出现于阳性和阴性连接器中。它原先预定用于 4 GH z。如果按照 M IL-STD-348制造, 则它可以成功地用于 10 GH z, 但损耗增加了。在振动成为问题的场合, SMC 连接器一般是SMB的良好替代。

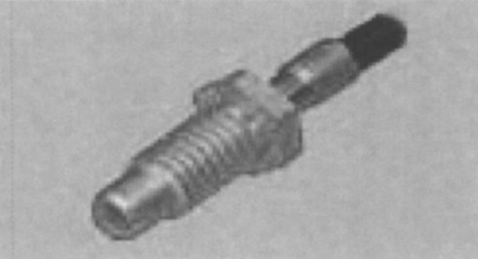

图 7 阴性 SM C连接器
3. 3 OSSM 和 SSMA连接器
Sub-SMA连接器 (如图 8所示 ) 是一种小型化的 SMA连接器, 尺寸大约为 SMA的 70%。它使用0. 19 in × 36 tpi螺纹 ( 10~ 36)。其标准按性能有所不同。一家生产厂报出性能达 26 GH z。另一家达36 GH z, 还有一家 ( M /A Com ) 有自由模工作到38 GH z的标准型, 另有特殊高性能型, 可自由模工作到 40 GH z。
Sub-SubM iniature连接器是一种快速动作的 6GH z连接器, 可互连 100次。这种连接器非常小。通常阳性连接器安装在印制电路板上, 具有一个小中心插针, 主体为塑料, 有一个小金属环镶嵌在用作外直径的塑料里。该连接器使用空气介质。
3. 6 OSMTM /A-Com连接器
它是一种盲插合连接器, 非常类似于 SSMT, 但是体积稍大。额定于 6 GHz。
3. 7 OS-50PM /A-Com连接器
一种盲插合型的 OS-50 2. 4mm连接器, 额定于40 GHz, 尺寸大约为 SMA连接器的 1/2, 具有 500次互连循环。
3. 8 BMA和 OSP连接器
M /A-Com的一种盲插合连接器, 有些仅额定于6 GH z, 具有 500次互连循环, 许多额定于 18 GH z,还有一种不锈钢高级型连接器, 额定于 22 GH z, 设计可工作到 5 000次互连。图 9为一种阴性 BMA连接器。
一种推合式 6 GH z连接器, 额定到 40 GH z, 100次互连循环。
3. 10 OSSP M /A-Com公司
一种盲插合式连接器, 额定于 28 GH z, 设计可工作到 1 000次互连。
3. 11 GPO和 GPPO Gilbert公司
GPO连接器额定于 40 GH z, 具体取决于棘爪掣的类型, 它可以耐受 100~ 1 000次的互连循环。GPPO连接器的尺寸为 GPO连接器的 30%, 额定于65 GH z。
3. 12 SMP和 SSMP连接器件公司
这些连接器与 GPO和 GPPO连接器非常类似。如图 10所示。

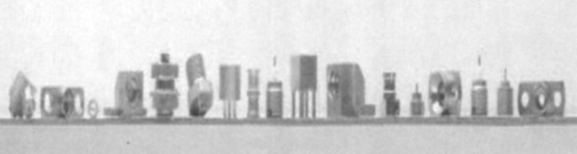

图 10 一些来自连接器件公司的 SM P和 SSMP连接器
3. 13 Nanohex ITT公司
一种超小型连接器, 具有弹簧或螺钉接口, 额定于 12. 4 GH z。
3. 14 MCX系列

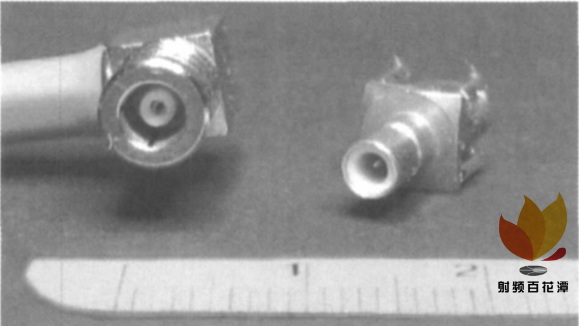

MCX系列 (MCX和 MMCX)连接器 (如图 11所示 ), 为弹簧扣 50
连接器, 类似于 符合欧洲CECC22220标准的 SMB连接器。M /A-Com 元件公司的 OSX等效于 MCX。MCX和 MMCX额定于 0~6 GH z工作。MCX的尺寸大约为 SMB 的 70% (但是与 SSMB不兼容 ), 额定于大约 250 V(最大工作电压 ), MMCX的尺寸大约为 SMB 的 50%, 工作电压额定于大约 170 V(最大 )。看来 MMCX代表 M -icromate C。这些连接器设计允许至少 500次互连。
4 用于精密测量设备的连接器
4. 1 APC-7 (7 mm)连接器

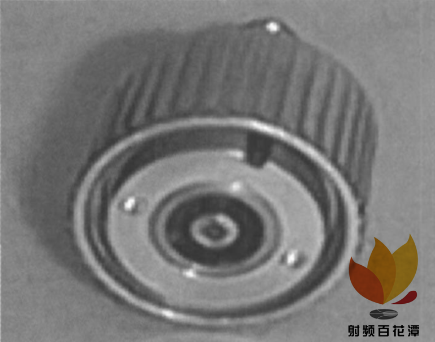

APC-7( Amphenol的 7mm精密连接器 )如图 12所示, 在所有 18 GH z连接器当中, 具有最低的反射系数和重复性最好的测量结果。研制这种连接器是HP和 Amphenol在 20世纪 60年代开始共同合作的成果。这是一种无极性设计, 是用于最苛刻场合(即计量和校正 )的优选连接器。这些连接器只要插合表面保持干净, 设计可重复完成数千次的互连。将发现这些连接器处于某些网络分析仪的正面上。对 SMA、N、波导和其他精密连接可提供转接器。
4. 2 精密 SMA兼容型连接器
已经研制了各种精密 SMA连接器以减小反射系数, 并允许与更好的连接器插合。有两种基本的几何形状 (它们不是真正的 SMA连接器 ), 一种是3. 5 mm /W iltronWSMA连接器, 另一种是 2. 92mm /W iltron K型连接器。在本系列中的所有连接器可以互相插合。螺纹为 0. 25 mm × 36 mm, 阳性连接器采用 0. 312六角壳体, 用 5/16英寸扳手上紧 (根据型号有不同的力矩 )。
关于 SMA连接器与 3. 5mm 或 2. 9mm连接器的插合有一个问题, 即当插入阳性 SMA连接器时, 有可能损坏 3. 5/2. 9 mm 阴性连接器。当连接到其准确的配对部分时, 这些精密系列不太可能(比 SMA)被损坏。(因为与精密 3. 5mm 和 2. 9mm连接器配对的几何部分优于 SMA连接器 )。如果阳性 SMA连接器是插入的而不是完美对接接合的, 或者如果 SMA连接器制备不适当, 插针太长, 则 3. 5/2. 9mm连接器的 (未支持的 )阴性接触指有损坏的可能性。的确, 过长的插针可以并且可能严重地损坏 3. 5/2. 9mm连接器的阴性接触指。该损坏可能是永久性的。如图 13所示。

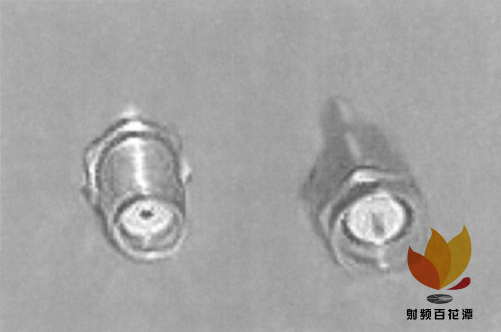

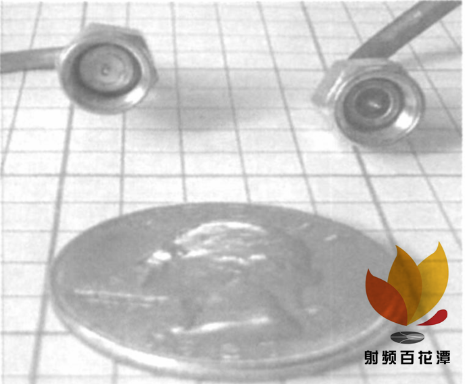

图 13 左边为 SMA 阳性连接器,右边为 3. 5 mm阳性连接器
有一位实验室工程师评论道: 如果在连接器的附近弯折安装在其上的半硬同轴, 甚至连专业生产和组装的 SMA也能改变其插针长度。并且, 即使使用中间的“ 连接器回收 ”转接器, 亦有可能推进插针时损坏 3. 5/2. 9mm 阴性连接器。
因此, 建议当把一只阳性 SMA连接器插入到阴性精密 SMA连接器时, 务必注意 SMA 阳性连接器是专业生产的, 要直准地插入。如果有任何疑问, 最好是插入 SMA连接器的量规, 在插合之前测量一下SMA阳性连接器。这个建议不适用于将 SMA 阴性连接器连接到 3. 5 mm 或 2. 9 mm 阳性连接器上。进行这样的连接需要小心和对接接合, 但是在此还没有收到损坏报告。SRIConnetor公司和 M auryM -icrowave公司提供连接器量规。两家公司均销售精密连接器。
4. 3 3. 5 mm或 APC-3. 5连接器
3. 5mm连接器主要是在 HP公司研制的, 早期的生产在 Amphenol 。在某些地方, 将看见这种连接器改称 APC-3. 5连接器。其设计策略集中于高度坚固的与流行 SMA连接器尺寸相配合的物理接口。允许数千次的可重复连接。它的自由模频率达到了34 GH z。注 意 UT-141 同 轴 电 缆 也 是 定 模 到34 GH z, 因此这种连接器非常适合于这种同轴电缆。3. 5 mm连接器和 SMA连接器之间的一个明显差别是 3. 5 mm 连接器在整个连接器当中使用空气介质。外导体的外径保持在 4. 55 mm, 与兼容系列的插合表面相兼容。当与 SMA连接器以及其他精密 SMA型连接器相配合时, 其性能受到具有较差性能的连接器的限制。这种连接器具有一些阳性型号, 采用滚花外壳用手上紧, 尤其用于仪器电缆上。这样便于不用扳手进行快速连接。
4. 4 WSMA连接器
W iltron公司的 SMA 连接器, 所谓的 “ W SMA ”是精密 SMA型连接器的一个实例, 用于互连和精密测量。当它与 W iltron公司的 K型连接器相配合时(如图 14, 15所示 ), 直到 33 GH z时性能均良好。WSMA连接器非常类似于 HP3. 5mm连接器。

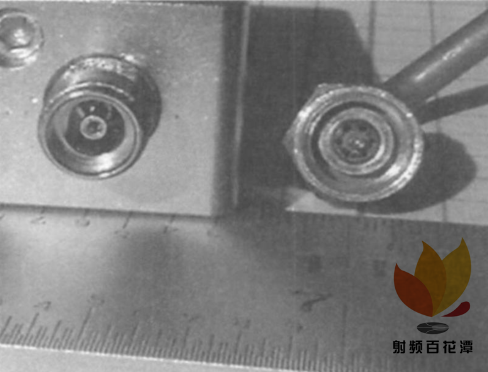

图 14 左边为 3. 5mm阴性连接器 (空气 ), 右边为 3. 5mm阳性连接器 (黑色介质 )
图 15 3. 5mm阳性连接器
4. 5 “ K ”型和 2. 92mm连接器
K型连接器是 W iltron公司的商标, 是在 1983年研制的。W iltron公司现在是 Anritsu公司的一部分。亦称为 2. 9 mm连接器, K 型连接器可与 SMA和 3. 5mm 连接器相配合 (还有 W iltron公司的 WM-SA和其他 2. 92mm ), 可到 40 GH z下提供自由模的性能, 可以使用到 46 GHz。某些生产厂将此连接器称为“ 2. 9 mm ”连接器, 而另一些生产厂将它称为“ SMK ”连接器。
K型和 2. 92连接器的等价产品使用空气介质。其连接器外导体的外径保持在 4. 55 mm, 与相兼容系列的配合表面相兼容。K型连接器可以直接地插合到 SMA、3. 5 mm 和 WSMA连接器上。有关配合的性能如图 16所示。正如 3. 5 mm连接器那样, 本连接器具有一些阳性型号, 采用大型滚花外壳用手上紧, 通常用于仪器电缆。这样允许快速连接而不用扳手。

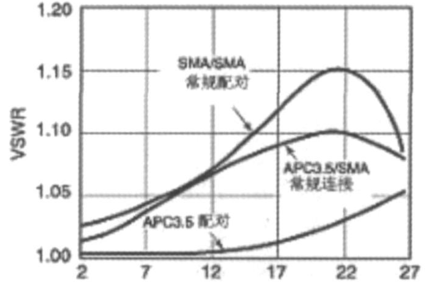

图 16 3. 5 mm和 SMA配合的电压驻波比
虽然原先设计用来在 K型连接器之间工作时,至少到 20 GH z具有优良的性能, 但是配合的一对 K型连接器的确可以用到 46 GH z。注意 UT-141同轴电缆在 34GH z下开始模变, UT-085同轴电缆在 61GHz下才开始模变。此外, K型连接器已经成功地经受住了 1万次 (小心地 )的互连循环, 其在性能上的变化可以忽略不计。作者所见过的阳性 K型连接器使用一种黑色介质, 其中有孔以将损耗减小到空气介质的损耗水平, 同时保持对插针的物理支撑。
4. 6 其他 2. 92 mm连接器
HP2. 92mm连接器的性能似乎与 K型连接器相同。然而, 准确度的几何公差极限是不同的, 最多可达 0. 002英寸。该公差明显地有重叠, 因此如果把每种一只连接器放在在显微镜下, 那么它们在事实上会显得尺寸和形状都相同, 因此, K型连接器和2. 92mm连接器型实际上是同样的连接器。K型连接器可以作为 M /A-Com 的 OS-2. 9同轴连接器买得到, 而它是由 W iltron/Anritsu许可给 M /A-Com 公司生产的。
4. 7 2. 4 mm和 1. 85mm连接器的设计
2. 4 mm和 1. 85 mm 连接器 (如图 17所示 )的几何学设计超过了 SMA接口的变动极限, 其结果,它们与 SMA连接器不兼容。反之, 其几何形状将允许的到最高可能频率下的最大性能以及在数百甚至数千次互连之后的可重复测量结果, 将是设计目标。阳性六角头螺母与 SMA 具有同样的外部尺寸 0.312 in, 用 5/16英寸扳手上紧。然而, 螺纹为公制,为 M7 × 0. 76-6 G。为了通过偶然的视觉检查区分出这个系列和 SMA, 注意在这两种连接器型号当中, 均有一个较厚的外导体, 在它和中心导体之间有一个非常窄的空气气隙。

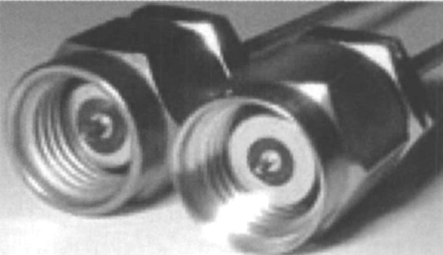

图 17 阳性 2. 9 mm SMA兼容的连接器 (左 )
阳性 2. 4 mm(非 SMA兼容的 )连接器 (右 )
要区分出是 2. 9 mm SMA 兼容的连接器还是2. 4 mm(非 SMA兼容的 )连接器可能是困难的, 除非它们互相邻近 (见上面的照片 )。因为它们在机械上并不兼容, 如果你有专业生产的阳性 SMA连接器和阴性 SMA连接器, 你可以把它们放到研究对象连接器的旁边, 并决定它是 SMA兼容的连接器还是2. 4/1. 85 mm 连接器。下一个试验将是小心地把SMA连接器插入到 (未知的 ) 研究对象连接器上。如果研究对象连接器是 2. 4mm 或是 1. 85mm连接器, 它将不适配。其螺纹在直径和间距上将是非常不同的。阴性 2. 4mm连接器的插孔 (大于 SMA)将阻止插入阳性 SMA连接器。2. 4 mm 阳性连接器可能配合 SMA阴性连接器, 但是将会马上明白它们是不兼容的。不要使用强力。如在上面精密 SMA连接器一节中所指出的那样, 如果研究对象连接器是2. 9mm或 3. 5mm阴性连接器, 它将与 SMA连接器兼容, 但是它将不与 2. 4 mm 或 1. 85 mm 连接器兼容。

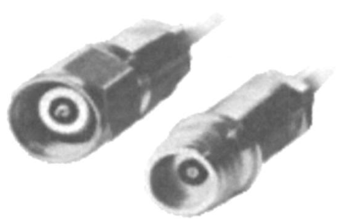

图18 阳性和阴性2.4mm连接器

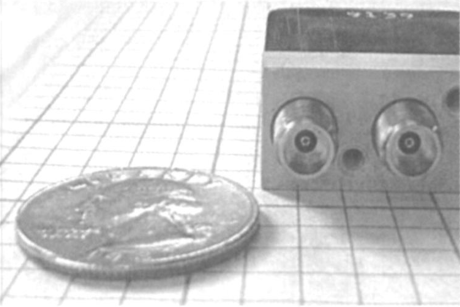

图19 两只阴性2.4mm连接器
4. 7. 2 1. 85 mm 连接器
1. 85mm 连接器 (如图 20所示 ) 是在 20世纪80年代中期由 HP公司为自由模频率达 65 GH z而研制的。它经常与 UT-085同轴电缆一起使用, 在大约 61 GH z变模。可选择更小的同轴电缆, 例如 UT-047, 它的损耗更大些, 但是不会在这种连接器之前变模。HP公司在 1988年向公众公开了它的设计,以鼓励连接器型式的标准化; 有几家生产厂提供几种器件供科研工作 (见下面的 “ V ”型连接器 )。其外导体的内直径为 1. 85 mm, 而外导体的外尺寸为4. 7 mm, 允许兼容性, 因此 1. 85 mm 连接器可以和2. 4 mm连接器相配合并具有同样的坚固度, 这个系列不可与 SMA系列相插合。
图 20 1. 85mm阳性连接器的特写照片。本照片由Spectrum公司提供 (Anritsu将它称为 “ V ”型连接器 )
4. 8 V型连接器
V型连接器是另一种 W iltron/Anritsu公司的连接器, 于 1989年研制。该连接器采用 1. 85 mm 的几何形状, 并于 1988年确立为公众标准。它亦与2. 4 mm连接器相兼容。“ V085 ”50
是预定用于这种几何形状的同轴电缆。多数 UT085同轴电缆将在 61GH z变模, 并比本连接器限制更多。
4. 9 1. 0 mm连接器的几何设计
现代毫米波工程和测试仪器需求一直在推动达到 W 波段 ( 70~ 110 GHz)的测量, 而不用转移到波导。这种几何形状似乎可以满足该需求。其外导体的内直径仅为 1. 0mm。
4. 9. 1 1. 0mm连接器
HP(现为 Agilent)研制的这种 1. 0 mm 连接器支持从直流到 110 GH z的传输和可重复互连。实验室仪器技术人员以及工程技术人员正在开始使用1. 0 mm连接器用作毫米波分析。这种连接器亦经常用于半导体探针台, 用来评价毫米波的射频MM IC。使用同轴连接器极大地简化了原本需要几套波导为基础的测量, 使之成为单个步骤。
Agilem 公司 1. 0mm 阳性连接器如图 21所示。

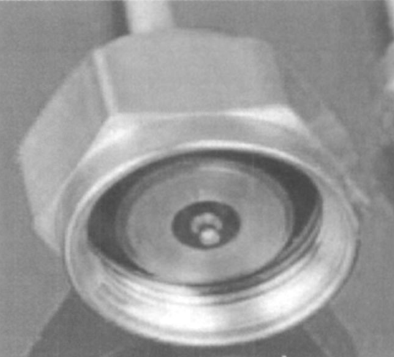

图 21 Agilent(HP)公司 1. 0 mm阳性连接器的特写照片。其介质直径仅为 1mm
4. 9. 2 W 型连接器
W 型连 接器 是一 种 W iltron/Anritsu 公司于1996年研制的连接器。它计划用于 UT-47同轴电缆和探针台。其设计目的是具有像 SMA连接器一样简单方便合理的安装, 同时允许工作到 110 GHz。这种连接器与 HP 的 1. 00 mm 连接器具有相同的特性。
5 结 语
以上讨论了美国军用射频连接器的发展情况,可以看出, 美国军用射频连接器的发展随着微波系统的发展, 正日益走向微波和毫米波频段, 连接器的几何尺寸愈来愈小, 使用频率愈来愈高, 性能也愈来愈好。但是, 基本互连连接器和不常见互连连接器仍然是射频连接器应用的主要领域, 而用于精密测量设备的射频连接器正逐渐增加。现在美国军用射频连接器的发展有几个特点值得国内借鉴。
( 1) 重视继承性。如 N型连接器是 20世纪 40年代研制的, BNC型和 TNC型连接器也是在二战时期研制的, 但由于该品种性能稳定可靠, 并未淘汰,迄今仍在使用。由 SMA 相继发展出了 SMB、SMC、SSMA等。
( 2) 分类使用。将军用射频连接器分为三类:基本互连、特种互连和精密互连, 兼顾了成本和应用需求。
( 3) 推荐应用。对不同型号连接器之间是否可以插合, 视不同情况决定。如 N型连接器分为标准N型和无槽 N型, N、BNC以及 TNC能否插合, 其最大使用频率都有列表推荐。对于 SMA、3. 5 mm 和WSMA、2. 92mm和 K 型连接器的相互插合也都做出了规定。
( 4) 由于微波连接器的瓶颈效应, 可以说, 射频和微波连接器的选择决定了微波系统的性能。（参考文献略）
