入门级泰克示波器在小型电动机电流测试的应用

来源:EEFOCUS发布时间:2021-11-13255浏览

客户需求：

客户做电动机测试，需要检测电动机开合的电流变化，一般电流在根据工作的电流在一安培到十几安培左右不等，峰峰值电流大概在两倍多一点，需要测试方案能够测试出启动或者关闭的电流是否符合正常标准，从而去根据电气参数去判断电动机的好坏。另外在测试过程中，还会收到其他外来大型机械测试设备的干扰，这样对测试附件的抗干扰能力提出更大的挑战。

电动机介绍：

电动机（Motor）是把电能转换成机械能的一种设备。它是利用通电线圈（也就是定子绕组）产生旋转磁场并作用于转子（如鼠笼式闭合铝框）形成磁电动力旋转扭矩。电动机按使用电源不同分为直流电动机和交流电动机，电力系统中的电动机大部分是交流电机，可以是同步电机或者是异步电机（电机定子磁场转速与转子旋转转速不保持同步速）。电动机主要由定子与转子组成，通电导线在磁场中受力运动的方向跟电流方向和磁感线（磁场方向）方向有关。电动机工作原理是磁场对电流受力的作用，使电动机转动。

常见的小型电机

测试方案搭建：

电动电机会启动电流的或大或小的问题会对大大影响机械性能，有时过于严重原因而过载或堵转，发生发热造成一些甚至会有安全隐患，损坏整体设备不说，还会影响到工作的进度。所以必要要开合电流进行有效的测试评估，同时工作的电流趋势控制能够有效测试。

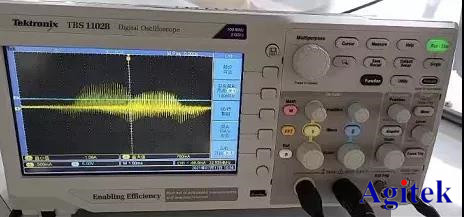

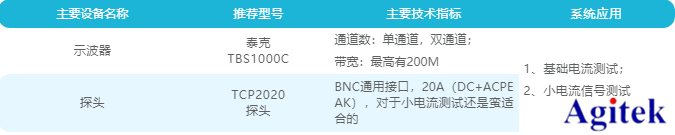

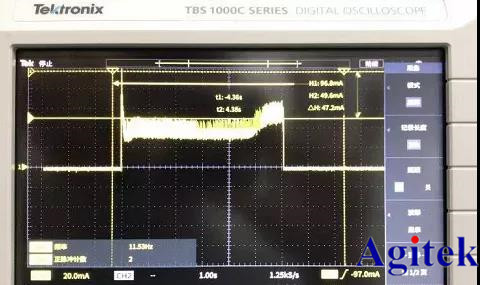

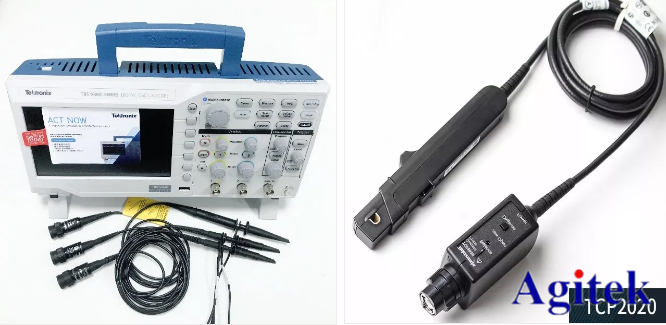

由于此次的客户的预算有限，针对客户实际情况安泰测试给客户配置了入门级泰克示波器TBS1102C+电流探头TCP2020的方案。客户主要对电机进行测试，特别是在启动的时候，对瞬间电流的捕获对测试至关重要，同时测试现场的环境对探头要求有一定的抗干扰能力。因为本身电流信号频率不高，100M带宽足够，考虑到本身主机TBS1000C系列产品的接口问题，配置的TCP2020电流探头能够直接连接使用，整个测试效果也还可以（有条件的用户可以用泰克示波器MDO3系+TCP0030A电流探头的配置-主机供电效果会更好）。
