泰克示波器10个鲜为人知的功能，你都了解么？（下）

这一篇我们依然了解泰克示波器的隐藏功能。

特异功能5： 无限的数学通道

数学通道对于示波器也是非常有用的功能，很多场景我们测试一类信号，但是还需要对信号进行处理才是最终需要的，这时就可以利用数学通道功能，根据两个或更多波形之间的运算，或者通过将公式应用至波形数据来创建新的波形。泰克新平台示波器排除了系统物理内存限制，可实现无限制的添加至波形的数学运算波形。

特异功能6： 自动报告生成功能

4系列MSO混合信号示波器的自动报告生成功能可以一键搞定原本复杂的报告过程，不再让不完整的报告整理掩盖您的测试成果，简化您的测试流程。

特异功能7： 模拟数字信号随意切换功能

当代工程师每天都需要面对大量复杂的信号类型可能是模拟信号，数字信号，总线信号甚至是射频信号，这些复杂信号为工程师的测试工作带来了巨大挑战。

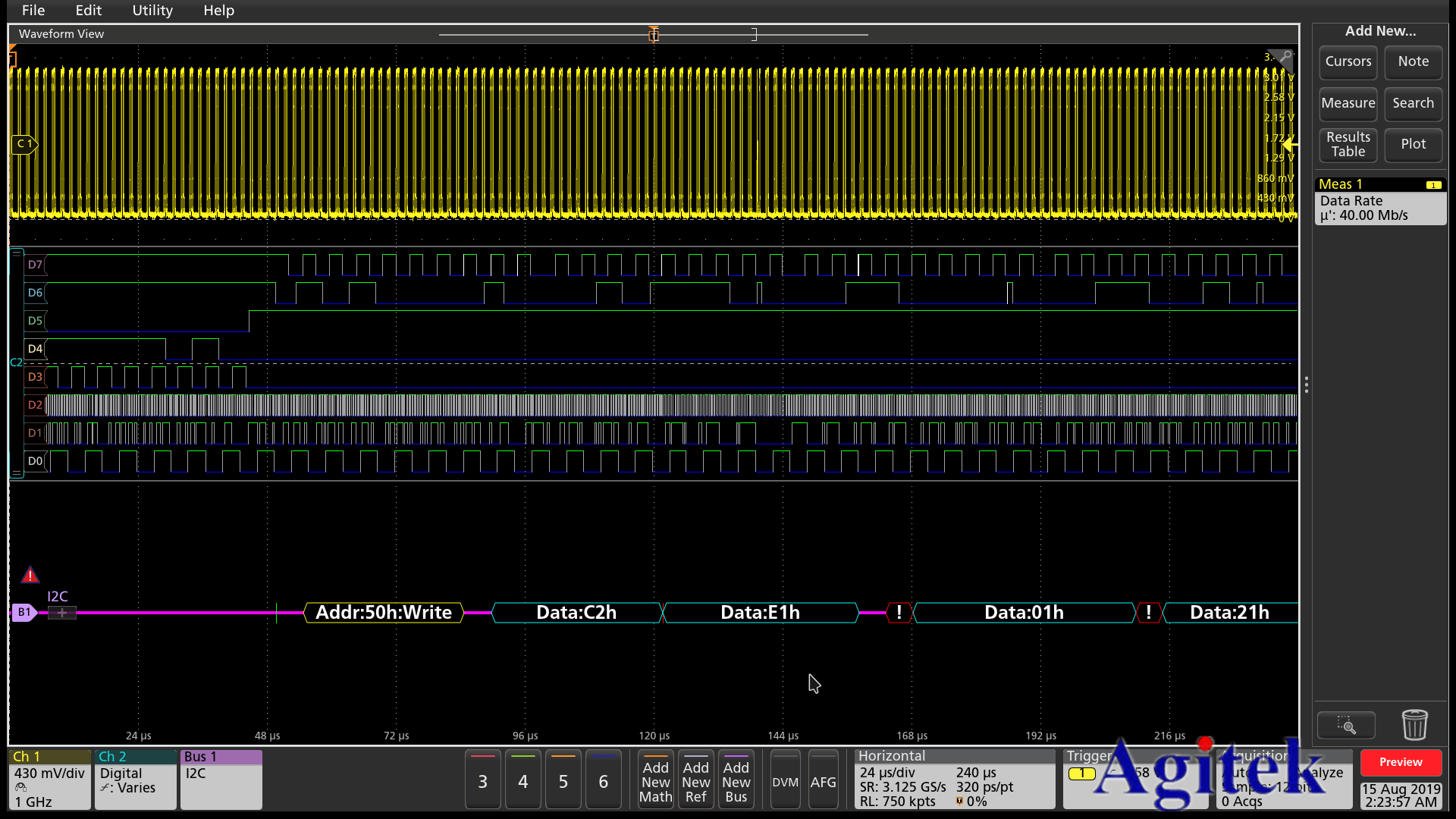

泰克基于全新TEK049平台设计的新一代示波器，提供了更多通道，传统示波器最多4路模拟输入，泰克新型示波器可以提供4路、6路或者8路模拟输入通道，大大满足工程师进行多路复杂信号同时测试的需求。此外其Flex channel 技术可以实现任意模拟通道连接一个TLP058探头就可以转换为8路数字输入通道，真正做到灵活，自定义的示波器。更难得的是并不牺牲数字信号的测试能力，每条数字通道都具有和模拟通道一样的存储深度和采样率，例如MSO5系示波器，数字通道具有每个通道标配62.5M存储，6.25Gs/s 采样率。

任意可切换示波器，大大提高测试仪器的灵活性，工程师可以自己定义信号测试类型，尤其6或者8通道的机型为工程师提供了同时观测更多信号的可能，更快，更准，更省钱。

特异功能8：波形参数趋势图功能

工程师都知道示波器可以进行波形的自动测量，可以快速，准确的了解波形的主要参数。例如频率，测试一个周期波形，通过自动测量马上就可以知道波形的频率是多少，让工程师有更直观的认识。但是对于很多周期信号，仅仅是测试一个数据已经不满足需求了，工程师希望能了解波形在长时间内的变化，例如电源产品，尤其是大功率并网设备，需要对电压波形频率进行长时间的监测，行业规范要求并网设备的电压频率必须在49.5Hz -50.5Hz 之间，所以如果仪器有趋势图测试功能就可以轻松解决这个问题。

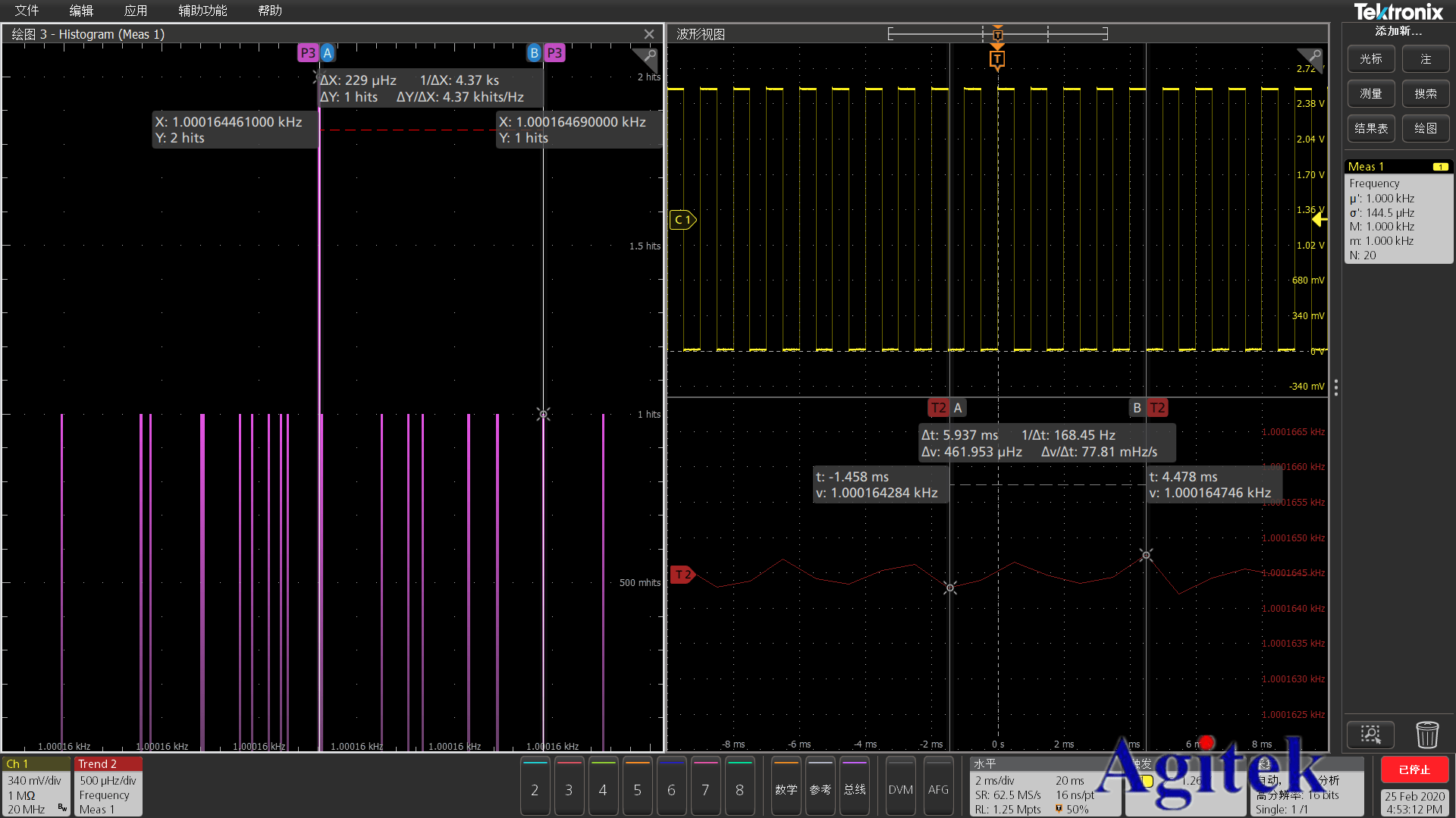

泰克新一代示波器4系列MSO示波器为测量项目可以进行趋势图的功能。可以长时间监控测试参数的变化，并且可以测量参数的正态分布，可以以图表形式直观的显示，也可以直接保存该数据，以便后续分析。

特异功能9：自定义通道及保存波形颜色和增加标注功能

可更改保存波形的颜色似乎是个非常小的功能， 但是却能解决很多实际问题。例如工程师需要对前后两次或多次波形进行交叉比对时，以前只能通过示波器的参考通道将波形（白色波形）调出和条件调整后的实测波形比对，如果是截图做报告就会非常麻烦，因为打彩色，白色参考波形无法显示，如果打印黑白图，则很难能直观区分参考波形和新测试波形。很多工程师没有办法只能将波形导出在Excel再生成波形再进行打印，浪费时间和精力，另外，因为是在Excel画图，可信度大大降低。如果您需要不止一个参考波形则更加麻烦。

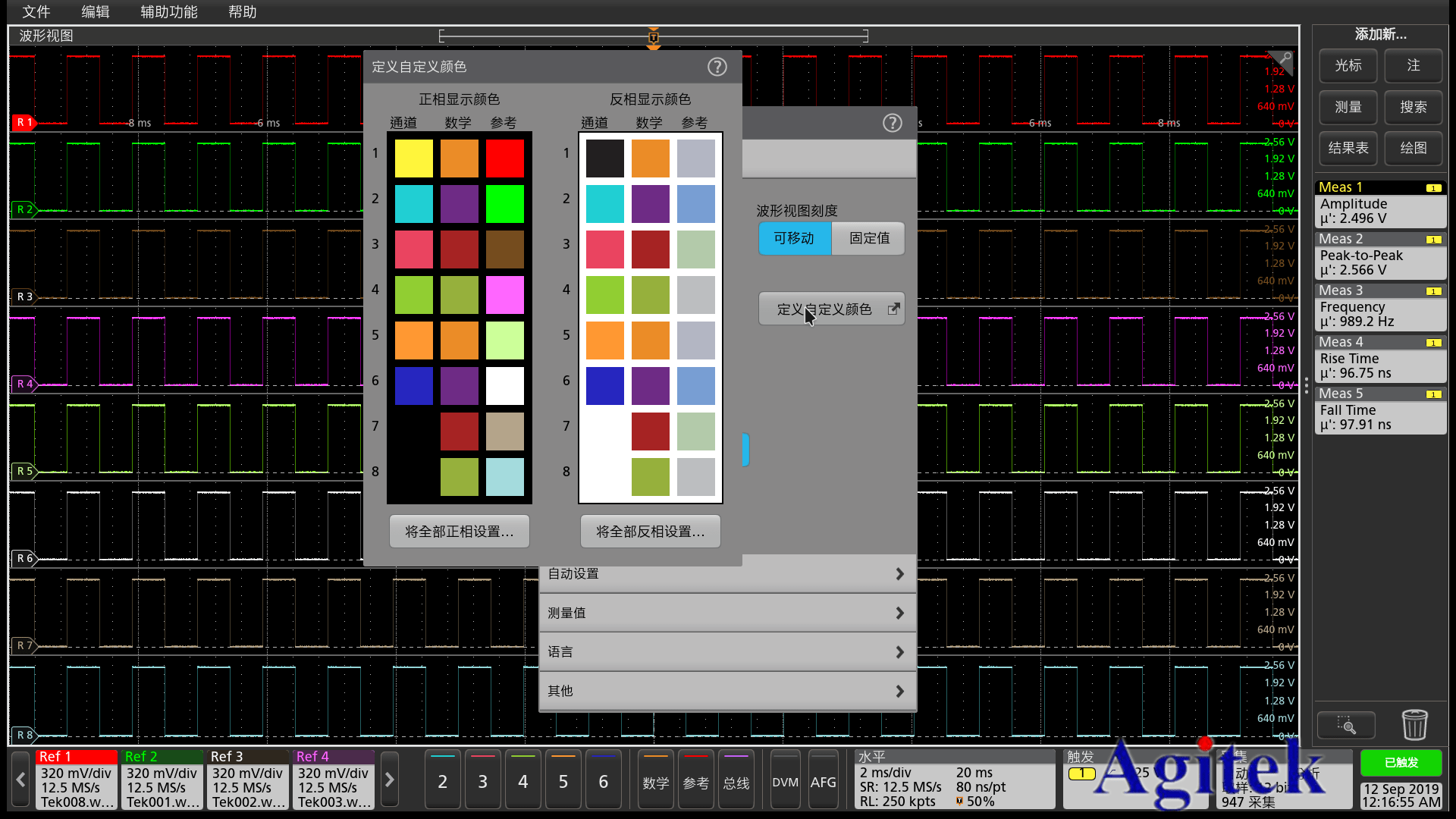

自定义通道颜色（测试通道，参考通道，数学通道）轻松解决这个问题，示波器设置可直接打印放进报告。用户可以自定义通道颜色。更改颜色，请单击通道、数学或参考颜色以打开颜色菜单并选择新颜色。如果显示在正常模式下，波形立即改变为所选颜色。颜色菜单保持开放，让您试验不同的波形颜色。

特异功能10：分段存储功能

示波器由于有限的存储深度，默认采集模式不得不在波形采样率和捕获时间进行妥协。使用更高的采样率可以更快地填充仪器的内存，减少数据采集的时间窗口。相反，捕获长时间的数据通常是以牺牲水平时间分辨率(采样率)为代价的。

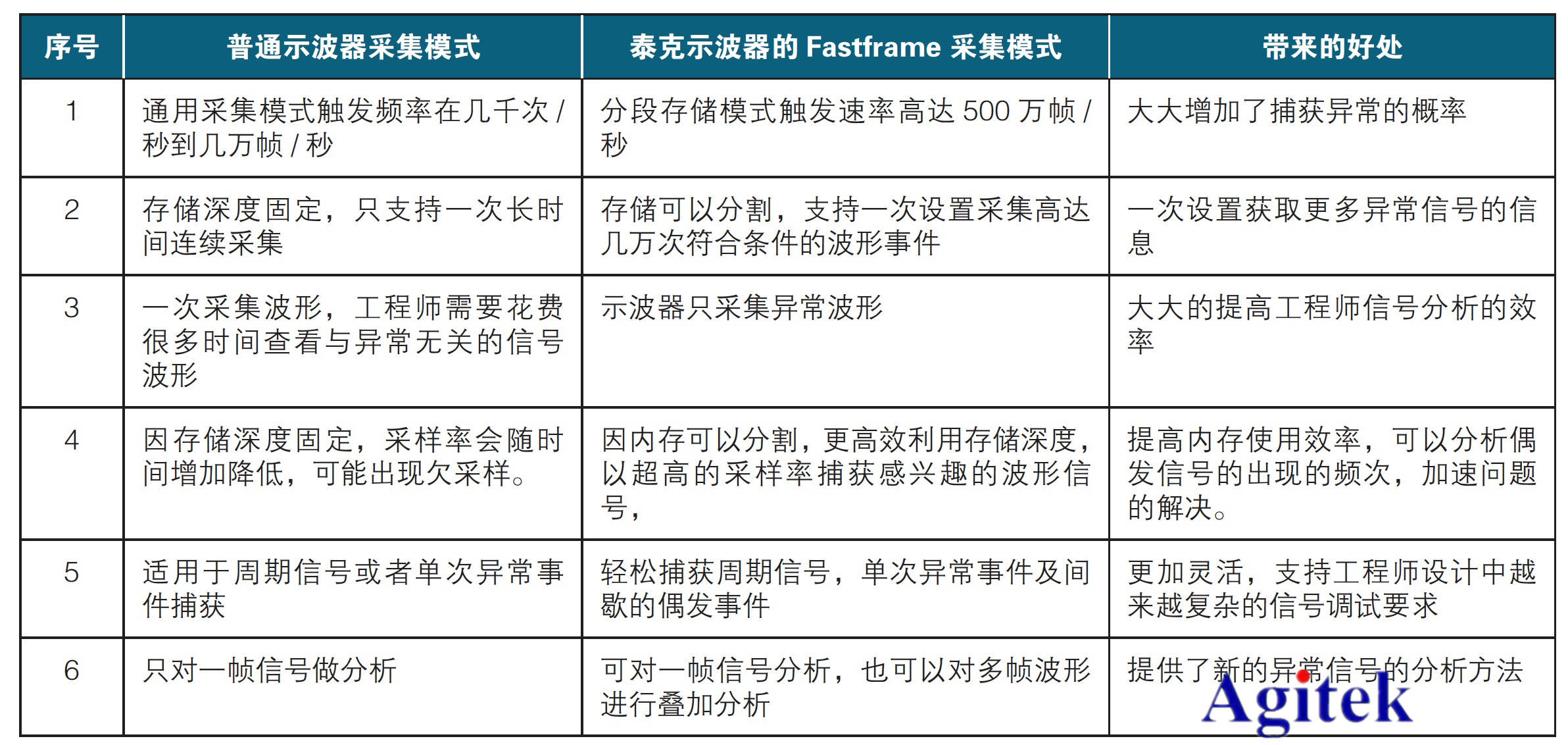

4/5/6系列MSO的分段存储（Fast Frame™）模式提高内存使用率且保证波形细节来应对捕获偶发信号的挑战。该模式可以提供足够的采样率捕获多个事件，以便进行有效的分析，并通过记录长度的优化来保存和显示必要的数据。
