普源DG5000系列函数/任意波形发生器功能解析

函数/任意波形发生器是一种产生标准函数信号，并可以产生任意波形的仪器。函数/任意波形发生器的选型需要考虑几个重要的参数，包括信号最高输出频率，采样率，幅度范围，准确度、信号质量、任意波长度等等。每项指标都与我们实际测试的需求及应用相关。

DG5000集任意波形发生器、脉冲发生器、IQ基带源/中频源、跳频源、码型发生器、函数发生器6大功能于一身，该系列包括单、双通道型号，两通道的功能完全对等，通道间相位精确可调。

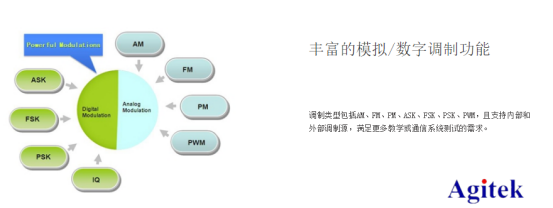

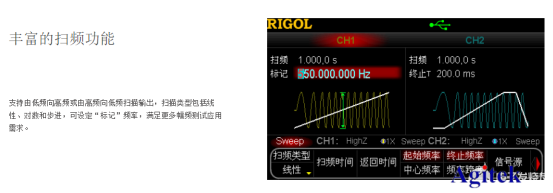

RIGOL DG5000系列函数/任意波形发生器的性能十分出众，它的性能指标包括：高达350MHz带宽(远超业界同类产品)，1GSa/s采样率，14bits垂直分辨率；此外，两通道完全独立，通道间相位精确可调，这极大的扩展了该款产品的应用领域；任意波支持最大128Mpts的波形长度，能方便的实现复杂波形的再现；提供业界最齐全的模拟调制方式和数字调制方式，从而轻松的实现对各种通讯接收机的测试；多样化的扫频和突发方式，能满足用户日益丰富的测试需求；内置2Gbytes的Flash Memory，有效提高了任意波的存储容量。

DG5000系列函数/任意波形发生器在囊括了函数/任意波形发生器的所有基本功能的基础上，还以标配的方式提供了IQ信号调制模块。IQ信号调制模块支持内调制和外调制两种调制方式，数据码型支持“PN9”、“PN11”、“PN15”、“PN23”、“FIX4”和“User”，在“User”模式下，用户可以手动在仪器上编辑所需要的二进制数据，同时也可以通过配套的上位机软件进行二进制数据编辑，而后通过仪器提供的各种接口或者U盘下载至仪器中。内调制中的SymbolRate最高支持50Mbps；IQ映射方式支持4QAM、8QAM、16QAM、32QAM、64QAM、BPSK、QPSK、OQPSK、8PSK和16PSK，此外，系统支持用户自定义映射方式，同时以星座图的方式直观的显示编辑结果。由于该款产品是双通道信号源，因此能方便的产生高带宽的IQ基带信号。

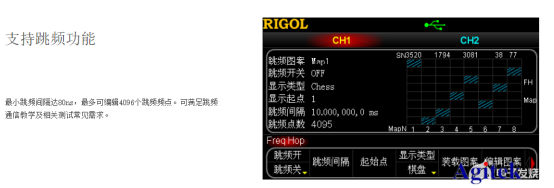

考虑到跳频通信技术的应用日益深入，侦查接收机、跳频电台等等的测试需求层出不穷，RIGOL在此次发布的DG5000系列函数/任意波形发生器中以选件的方式提供了跳频信号发生模块。跳频速率最大支持50M(H/s), 一般在短波跳频电台中，其跳速目前不超过100(H/s)，因此该款产品能充分满足各种跳频技术应用的测试需求。此外，跳频图案可以在屏幕上清晰显示，同时也能存储和调用。提供内建频表及用户自定义频表，提供内建序列(Normal、M序列和m序列)。灵活的编辑方式以及清晰直观的屏幕显示大大简化的跳频图案编辑的复杂层度。

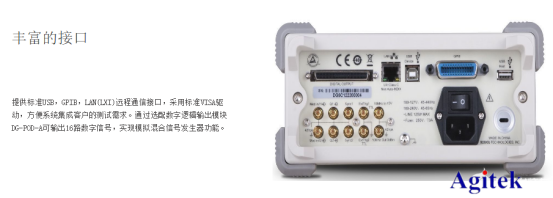

RIGOL DG5000系列函数/任意波形发生器拥有灵活的接口扩展能力，标准接口包括、USB-Device、两个USB-Host、GPIB和LAN，其中USB接口支持PictBridge标准打印机，LAN接口符合LXI-C类标准。RIGOL DG5000系列函数/任意波形发生器还提供了标准且完备的SCPI命令集，同时支持Visa驱动，使用户的系统集成成本降到最低。此外，DG5000系列函数/任意波形发生器还支持与RIGOL自主研发的DG-POD和PA1011相连接，这样就能方便的为用户提供协议信号输出以及信号输出功率的扩展。

RIGOL DG5000系列函数/任意波形发生器作为RIGOL双通道信号源的旗舰产品，毫无疑问地秉承了RIGOL的创新精神和为用户创造价值的核心理念，它不仅为用户提供了卓越性能和超值的性价比，也必将成为广大工程师和科研工作者在研发、生产、教育等各个应用领域的优秀选择。

普源精电DG5000系列函数/任意波形发生器特点：
