TJA1043：CAN总线收发器

恩智浦半导体推出了新一代的高速CAN总线收发器――TJA1043，它在电磁兼容（EMC）和静电放电（ESD）性能上有显著提高。TJA1043作为先进的独立HS-CAN收发器解决方案可以为整个节点提供电源控制。TJA1043是与主流汽车制造商及OEM厂商合作进行设计和开发的，具有故障安全、网络诊断以及唤醒源识别功能。新的收发器扩展了恩智浦当前的产品阵容，它们包括被广泛应用的TJA1040、TJA1050、TJA1041及不久前推出的TJA1042和TJA1051，使汽车制造商在提升系统性能、质量和可靠性的同时降低了整个网络的成本。
TJA1043具有极低的电磁辐射，可以降低网络振铃并可以在无扼流线圈时工作。TJA1043也具有很好的电磁干扰耐受能力（EMI）和一流的ESD防护。当电源关闭时，具有极低的功耗类似于无源器件。这些特性的结合，可以确保车辆按照设计运行，不受预期的电磁环境影响。该收发器完全符合ISO 11898-2和ISO 11898-5标准,已经通过汽车电子委员会（AEC）标准Q100的认证。该收发器芯片采用环保的RoHS兼容封装，不包含任何卤化阻燃剂。

TJA1043产品特性

• 适合12 V和24 V供电系统；

• 低电磁辐射（EME）和高电磁干扰耐受能力（EMI）；

• VIO输入允许与3V或5V微处理器直接相连；

• 用于稳定隐性总线电平的SPLIT电压输出；

• 待机和睡眠模式下仅需非常小的电流，支持本地和远程唤醒且同时具有关闭整个节点的功能；

• 具有诊断功能的热保护；

• VCC、VIO和VBAT引脚的欠压检测与恢复；

• 收发器在没有VBAT时下会脱离总线（零负载）；

• 冷启动诊断（第一电池连接）。

详情见：http://www.nxp.com

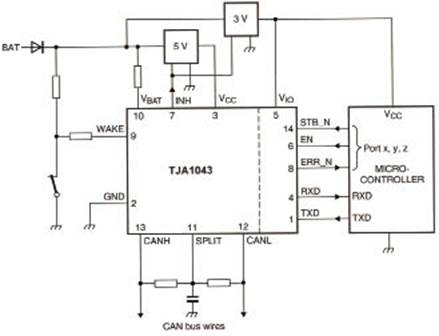

TJA1043典型应用电路图
