特瑞仕半导体推出一款充电用调整器IC XC6240系列产品

特瑞仕半导体推出一款充电用调整器IC――XC6240系列产品，支持恒压充电，延长电池驱动时间。XC6240系列产品由达到0.8uA的超低电源电流的稳压器组成，可用于为与CV（恒定电压）充电兼容的可充电电池充电。

这些产品的输出电压在内部固定为与可充电电池的CV电压兼容。

即使考虑到波动，也不会超过可充电电池的CV电压，因此可以进行充电。

充电用调整器IC可对应2.3V锂二次电池的充电电压的电压要求，即使考虑到偏差，也可以输出不超过二次电池的上限充电电压。还可将从不充电时的二次电池流到充电IC的吸收电流(sink current)抑制得很小，大大有助于延长电池驱动时间。

CE功能可以关闭稳压器输出，并使IC进入关断状态，在该状态下可以大幅度降低电源电流。可用的封装阵容包括SSOT-24，USPN-4和USP-6B06，它们非常适合诸如需要高密度安装的移动设备或需要薄型元件的智能卡之类的应用。

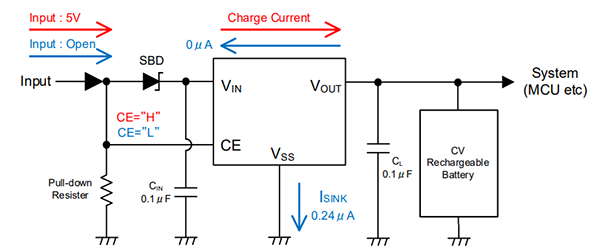

典型电路框图

应用领域

●与CV充电兼容的可充电电池

●物联网设备

●智能卡

特点

工作电压范围

1.5V ~ 6.0V

输出电压

2.63V ± 1.5%

最大输出电流

150mA (300mA Limit)

输入/输出电势差

[email protected]100mA

低电流消耗

0.8μA

输出端子灌电流

0.24μA

待机电流

0.01μA

环境温度

-40℃ ~ 85℃

功能

Current Limit

输出电容

对应陶瓷电容

封装

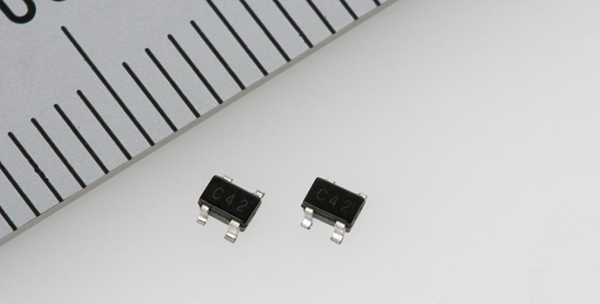

SSOT-24 (2.00 x 2.10 x 1.10mm)

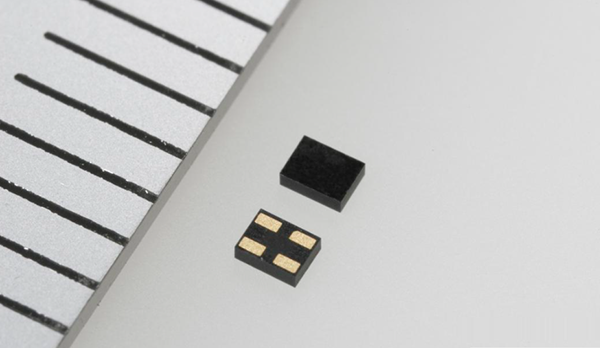

USPN-4 (0.90 x 1.20 x 0.40mm)

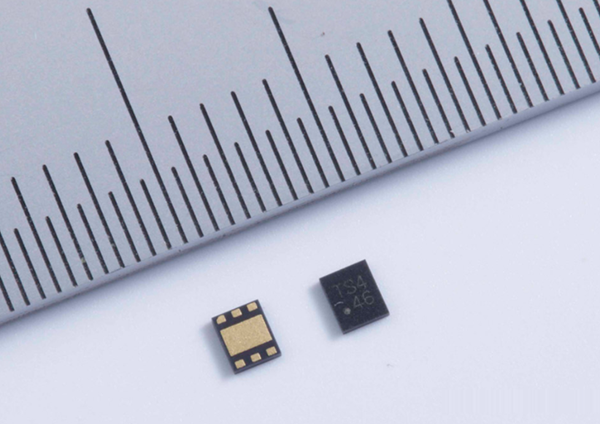

USP-6B06 (1.80 x 1.50 x 0.33mm)

环保相关

对应EU RoHS 指令、无铅

SSOT-24 (2.00 x 2.10 x 1.10mm)

USPN-4 (0.90 x 1.20 x 0.40mm)

USP-6B06 (1.80 x 1.50 x 0.33mm)
