MDC04/MDC02在不同液位传感检测场景中的应用

液位传感是一种将液位信息转化为电信号输出,从而检测液位的方式。随着电子和自动化技术的不断发展,液位检测技术有很大提高,越来越多的领域,如智能家电、环境监控、智慧城市、医疗等,都离不开液位的传感监控。

传统液位传感技术有光电式和浮子式。光电式虽然成本比较低,具有非接触的优点,但需要开孔,对遮挡、液体是否污浊等很敏感,而且只能做到单点液位测量;浮子式便宜、简单,但浮子易老化、易受溶液影响导致可靠性差,而且,也只能做到非连续测量。

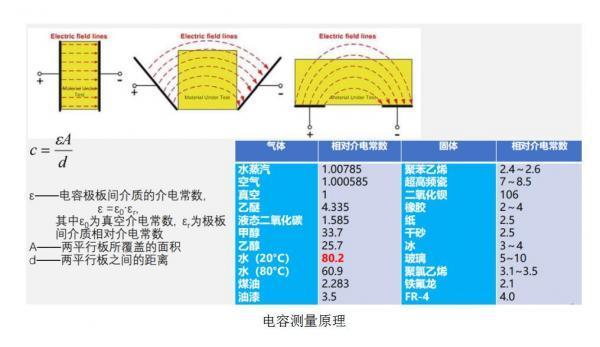

电容型液位传感基于空间电磁场的规律与被测液体发生物理变化的相关性,根据测得的电容值变化来计算液位高度的变化,是一种非接触式的传感方式,可以实现连续液位以及单点液位的测量。

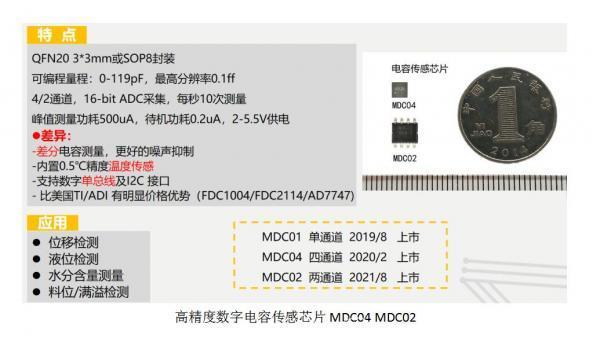

高精度电容传感芯片MDC04/MDC02是基于高集成度的数字模拟混合信号传感集成电路,芯片直接与被测物附近的差分电容极板相连,利用不同物质介电常数的区别,通过放大、数字转换、补偿计算电容的微小变化来实现物质成分的传感。

芯片可编程量程宽,0～119pF;分辨率高,最高分辨率可达0．1ff;4/2通道测量,16 bit ADC采集,每秒10次测量;2V～5．5V供电;平均功耗4．5?A;尺寸小,QFN20或SOP8封装(MDC04与MDC02主要区别在于通道数和封装不同)。

与国外竞品相比,由于是差分电容测量,MDC04/MDC02抗干扰性更强;内置0．5℃精度温度传感,可用于温度补偿及其他温度传感场景;支持数字单总线及IIC多种接口;同时,价格优势非常明显。

利用高精度电容传感芯片MDC04/MDC02,根据不同的应用场景需求,可设计成不同的液位检测方案,实现连续液位或单点液位的检测应用。

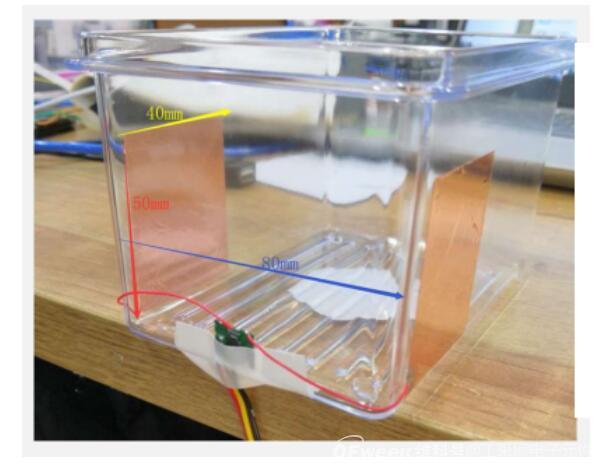

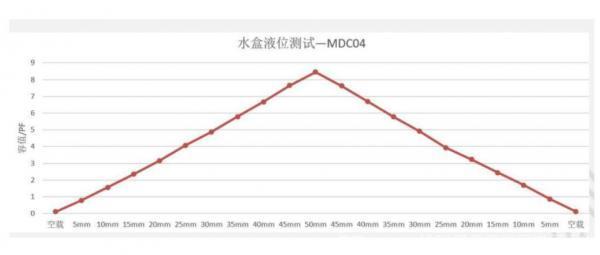

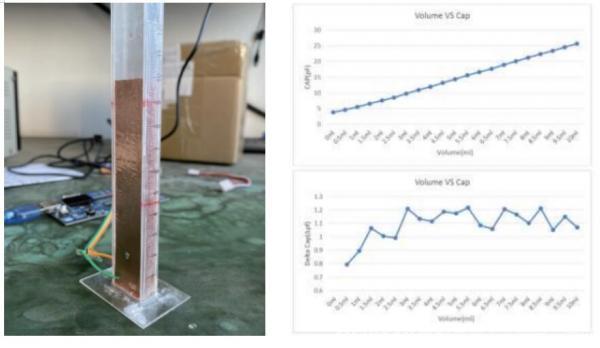

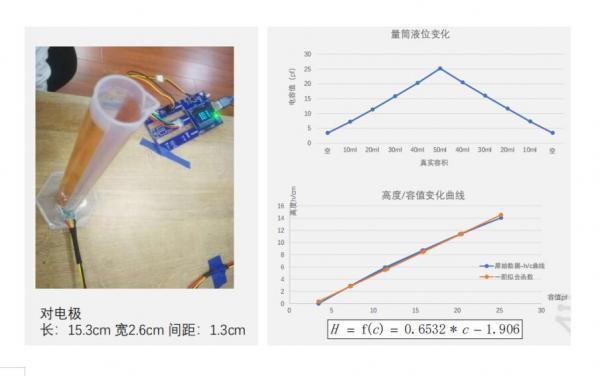

量筒连续液位ESK检测:

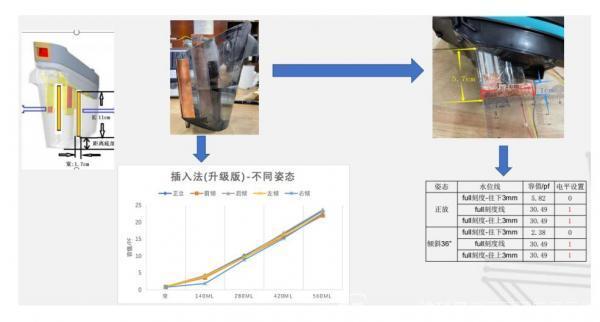

蒸烤箱液位检测:

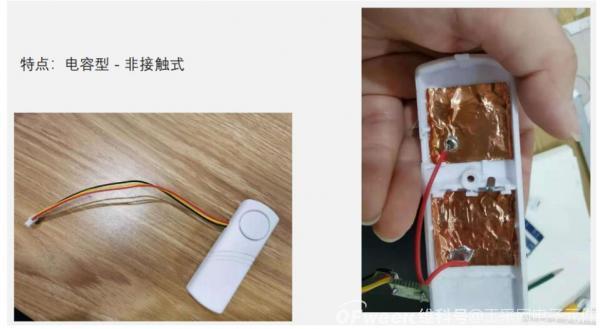

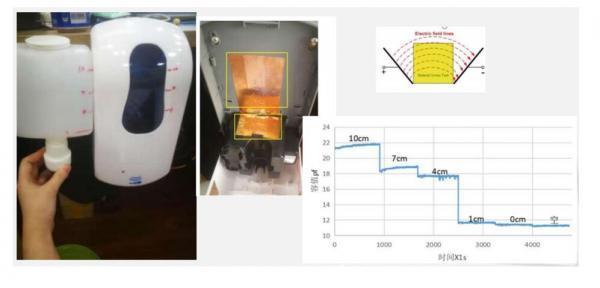

洗手液液位检测:

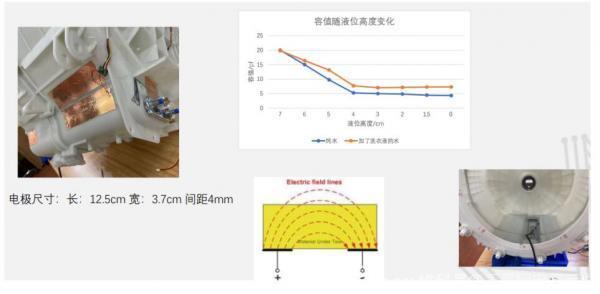

洗衣机滚筒一点液位检测:

拖扫机污水箱液位检测:

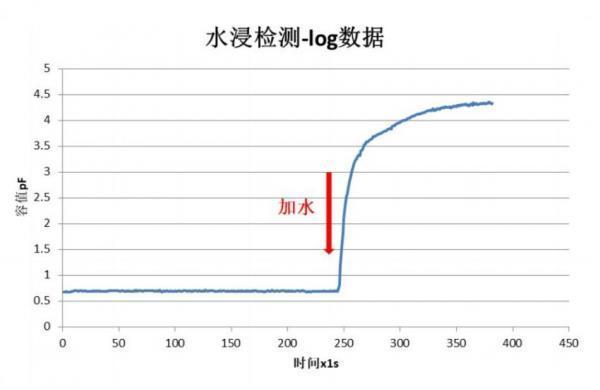

水浸检测:

烟油液位检测:

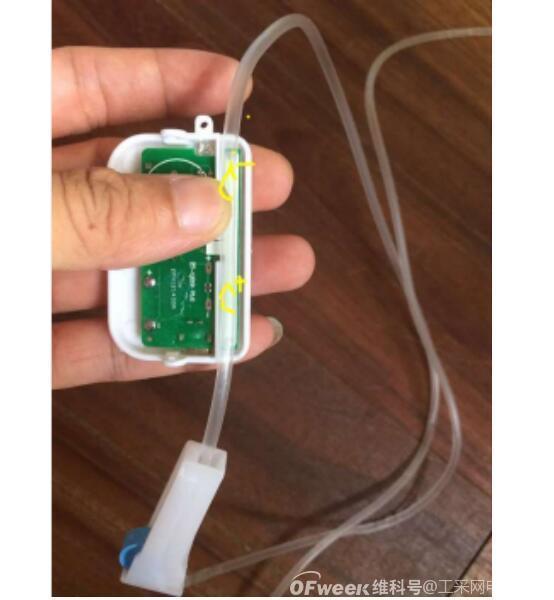

点滴报警器:

太阳能热水器:

更多案例详情,欢迎咨询。
