传三星显示向华为新一代可折叠手机供应无偏光OLED面板

CINNO Research产业资讯，有传闻称，中国电信设备公司华为新一代可折叠智能手机将搭载三星显示开发的无偏光(POL-Less)OLED面板。

根据韩媒Kbench报道，据中国SNS微博上发布的最新消息显示，华为测试了新一代可折叠智能手机上应用的屏下指纹识别传感器和无偏光的OLED屏幕。

三星显示在业界首次商业化成功的无偏光OLED技术与现有搭载偏光片的技术不同，能够防止光的反射，提高光透过率，使面板耗电量降低25%。

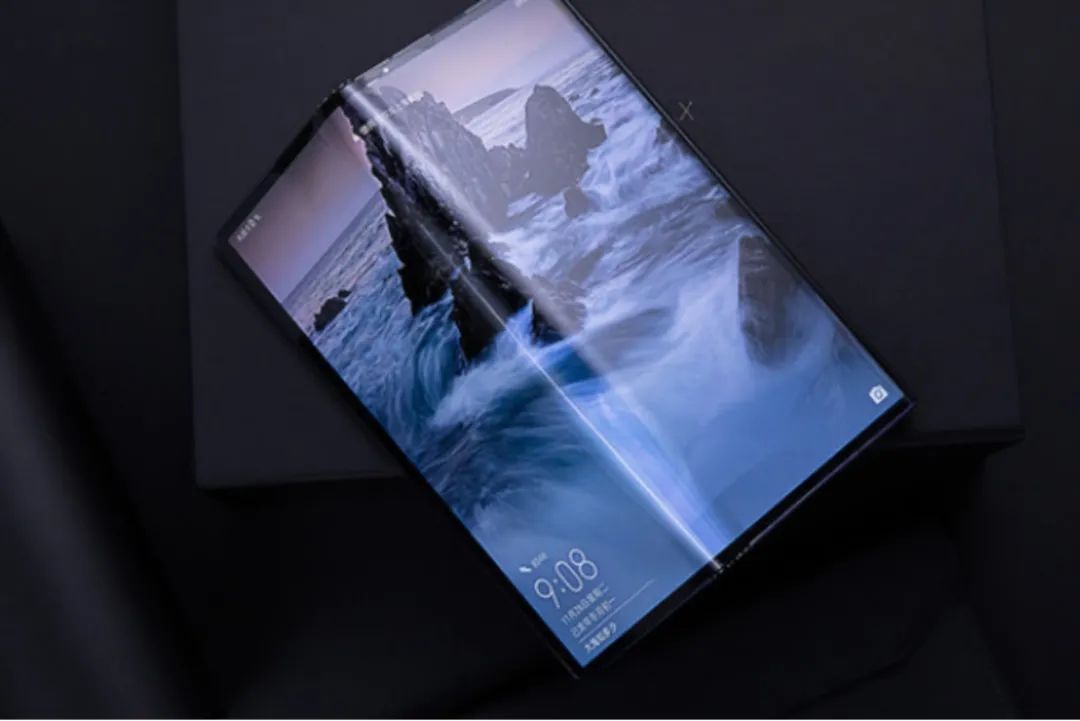

华为新一代可折叠手机将于明年一季度与旗舰智能手机“Mate 50”系列一同公开。

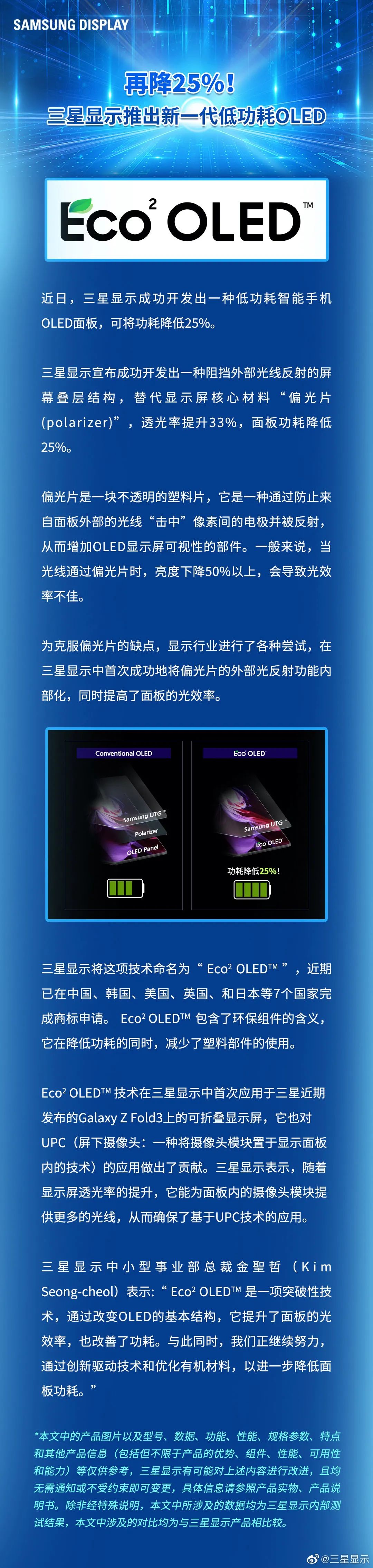

8月12日，三星发布会带来了Galaxy Fold 3，随后三星显示微博上表示，该手机采用了ECO2 OLED™，该技术通过屏幕叠层结构代替传统核心材料偏光片，以提升透光率，降低面板功耗。这是无偏光片AMOLED产品在消费级电子产品中的首次应用，这项技术为什么能降低面板功耗？偏光片又是怎么去掉的？

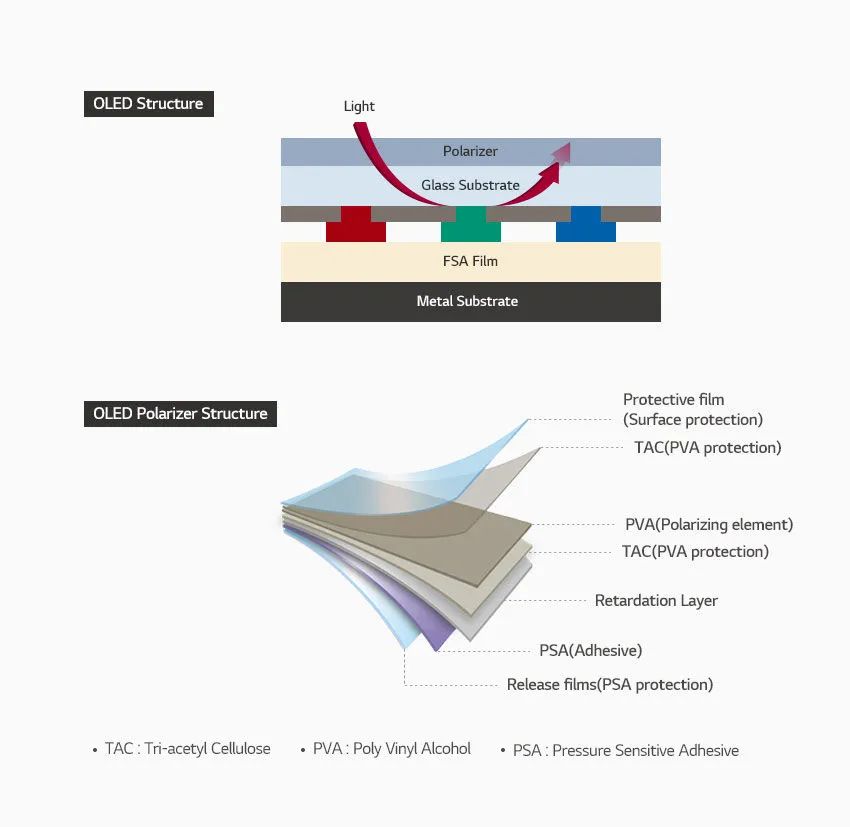

偏光片是什么？

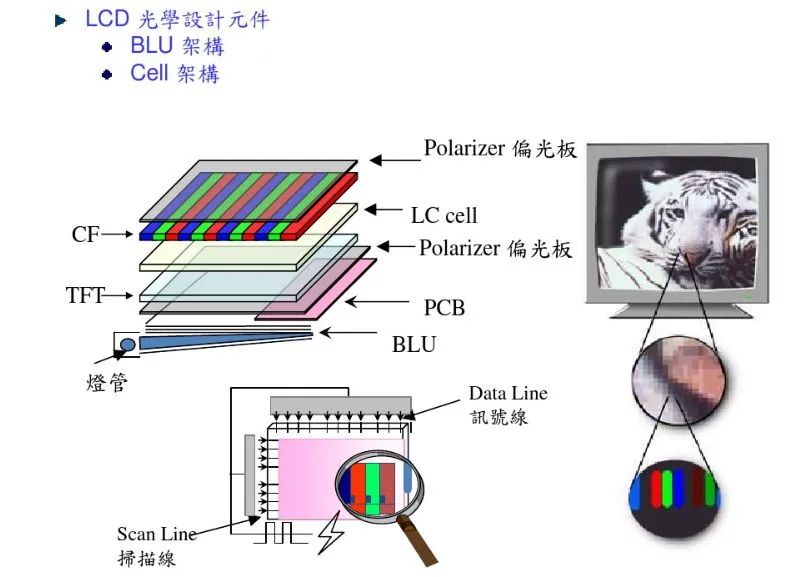

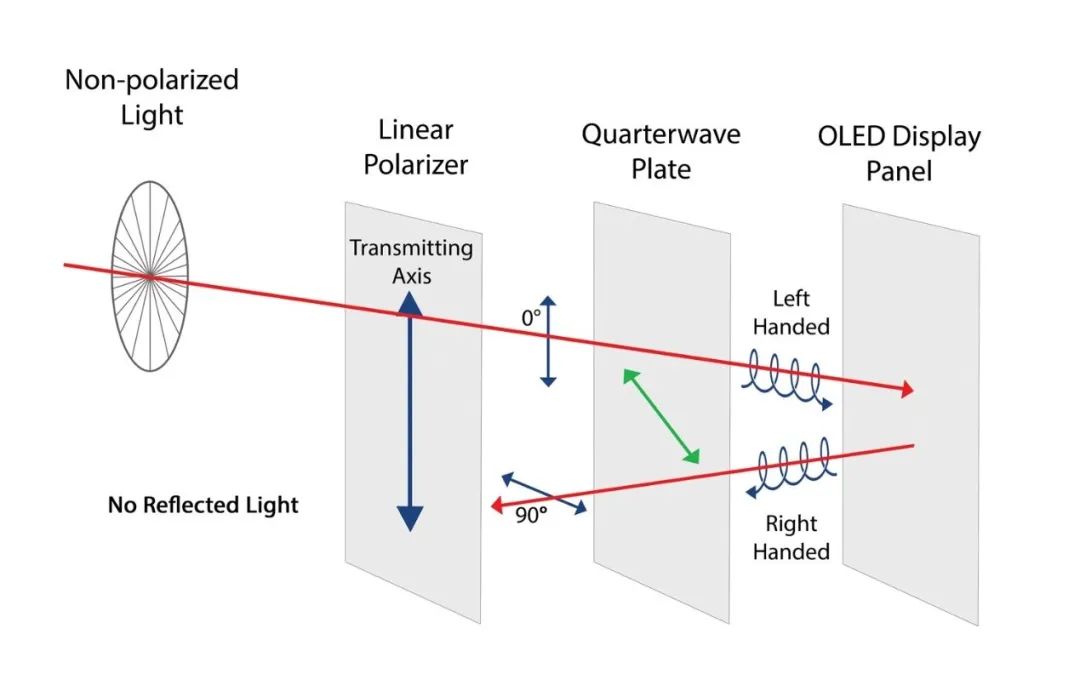

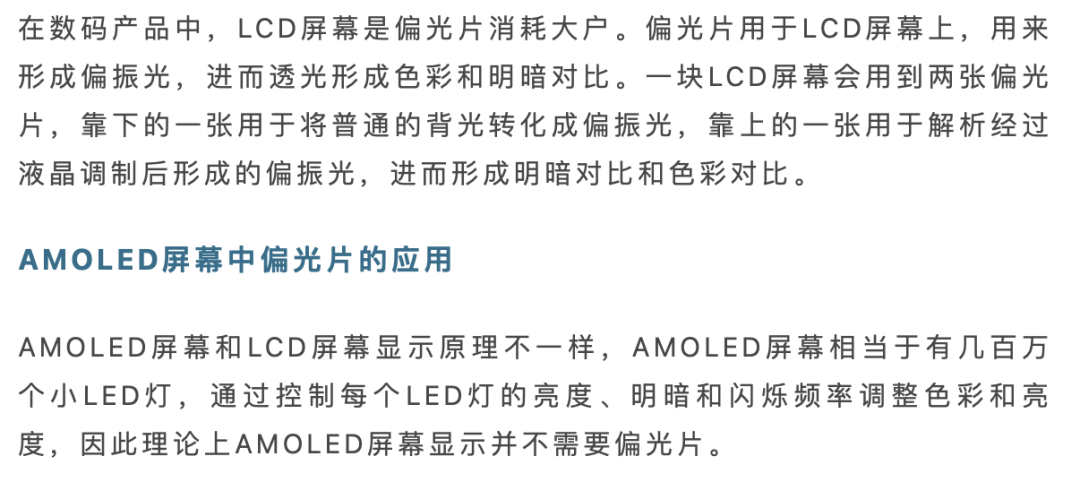

偏光片用于将光线变成某一个方向的波动，即偏振光(Polarization)。日常经常可以看到的偏光片包括电影院的3D眼镜、摄影爱好者们的偏振镜、偏振功能的墨镜等，电影院的3D眼镜就是透振方向相互垂直的偏振片，让两只眼睛看到的图像略有不同，通过脑补，实现观影立体感。

无偏光片可提升理论亮度、降低屏幕弯折半径，因此率先用在成本相对不敏感的折叠屏上

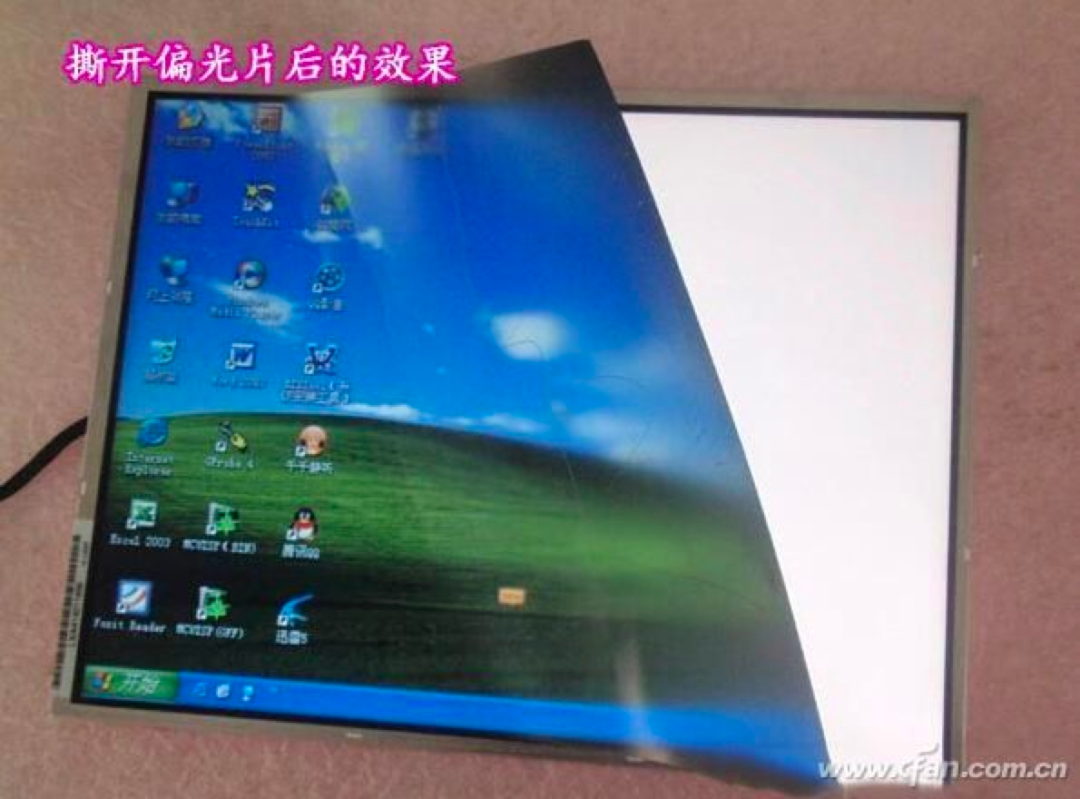

偏光片的最大问题是屏幕亮度降低。这个问题和LCD背光一样，偏光片理论上只能让一半的光线透过，三星显示的微博上表示“当光线通过偏光片时，亮度下降50%以上”；华星光电的专利中也提到“一般来说偏光片透过率只有43%左右，因此偏光片的贴附影响了 OLED显示器件的显示效率，并增加成本”。为了让手机日常使用中具备强光下可视性，AMOLED面板不得不继续提高亮度，进而导致功耗提升和寿命降低。

偏光片的另一个问题是屏幕厚度增加。偏光片的厚度大约是80-100μm，在过去几年里，AMOLED的偏光片都不是什么大问题，成本也不贵，应用也成熟，厚度也远低于LCD屏幕，直到折叠屏来临。折叠屏的设计中，手机屏幕必须做到尽量薄，这样才能在弯折过程中减小弯折半径，防止折叠区域塑料部分长期拉伸，导致长度变化，最后形成褶皱，降低屏幕寿命，偏光片的厚度就成了折叠屏应用的阻碍之一。Galaxy Fold 3搭配了手写笔设计，因此增加了一层Wacom电磁膜，厚度大约80μm，应用无偏光片技术，也是为了降低屏幕厚度。

AMOLED屏幕无偏光片是怎么实现的？

从京东方的无偏光片技术名称上可以略知一二，京东方将这项技术叫做COE，Color filter On Encapsulation。

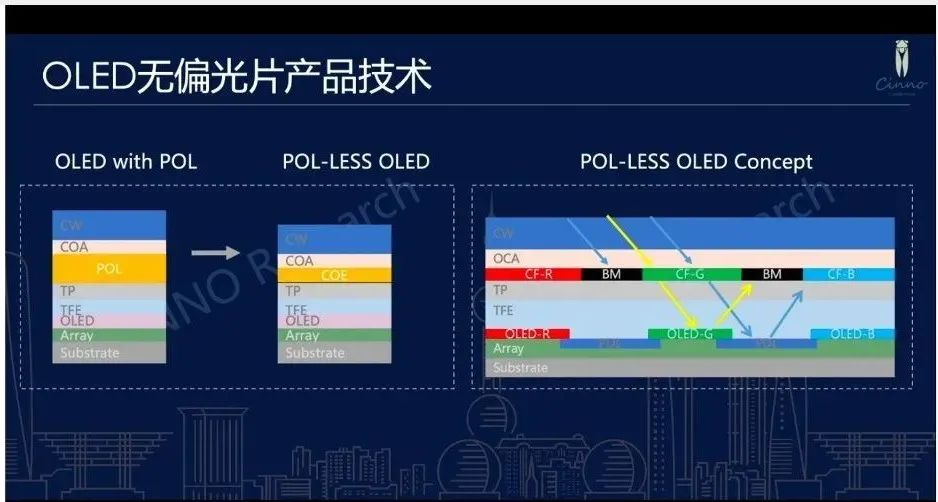

从CINNO Research这张示意图来看，无偏光片技术是在传统的AMOLED封装完成后，再上面再镀上一层彩膜（Color Filter），每个像素上面对应这个像素颜色的彩膜，像素间隙通过黑矩阵（BM， Black Matrix）隔开。

这层彩膜可以解决反光和透光问题。如下图，外界入射光线中，不需要的部分被黑矩阵（BM）区吸收，透过绿色彩膜入射部分，要么成为那个绿色像素点反射出来，在反射的过程中被黑矩阵（BM）区拦下，或者在其他彩膜区被吸收。透光问题则更不用说，彩膜对于RGB的主波长透过率较高，约为70-90%，至少比偏光片高很多。

因此，无偏光片技术可以在相同的显示亮度下，屏幕功耗更低；或者在相同的功耗下，屏幕亮度更亮。三星ECO2 OLED™降低25%的功耗，就是通过这种方式来的。

此外，由于这层彩膜是蒸镀上去的，厚度只有几个微米级别，因此可以大幅降低屏幕厚度，更有利于延长折叠屏寿命，同时可以节约偏光片成本。

因此，除了三星，国内主要厂商都在储备相关技术。这种技术在天马叫做CFOT，Color Filter On TFE；在京东方叫做COE。根据Omdia 去年12月的一篇文章中提到，国内几乎每个OLED工厂都有自己的COE计划。

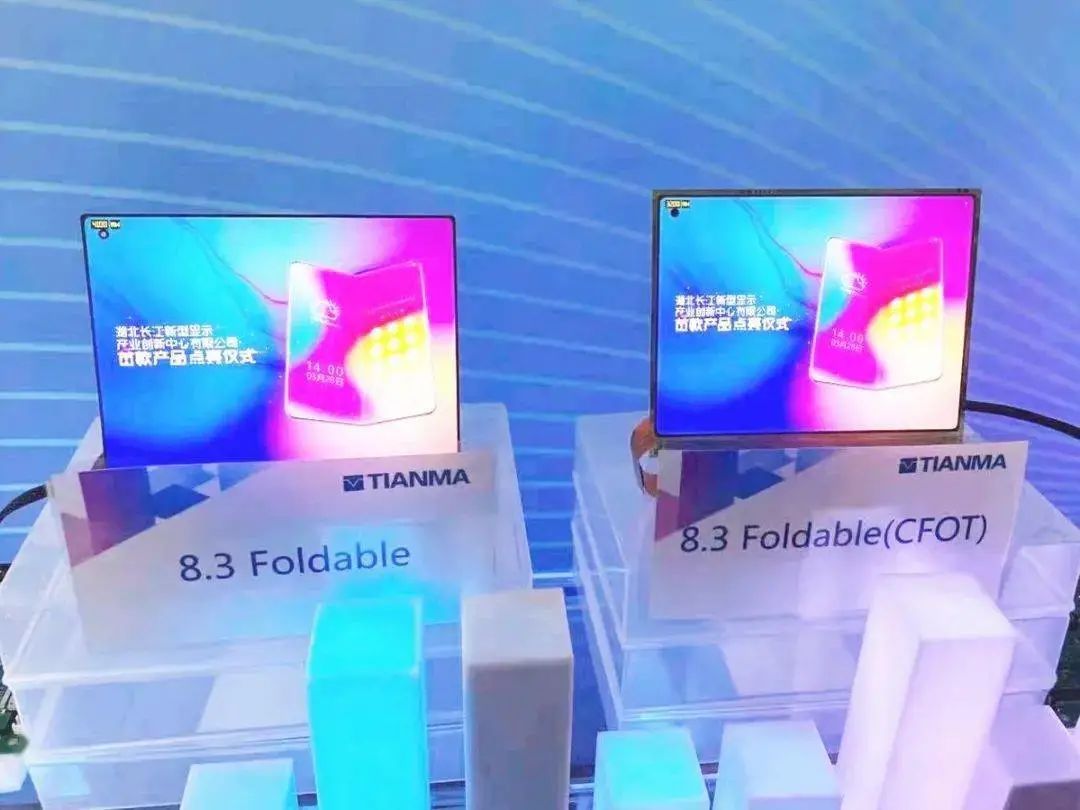

天马今年3月29号发了一条消息：天马全资子公司湖北长江新型显示产业创新中心有限公司（以下简称 “创新中心”）举行实验线首款产品点亮仪式。此次点亮的折叠屏集成了业界最先进的 CFOT 技术，相较现有折叠屏在功耗上有比较明显降低，厚度上省去偏光片，更适用于折叠类产品，能实现极致的弯折半径。

无偏光片结构AMOLED普及？还需要攻克成本和良率问题

上面提到，无偏光片结构需要在已经做好的AMOLED屏幕上蒸镀一层彩膜，这一道工艺的对准，和防止形变，是良率和价格的关键影响因素。

要实现无偏光片结构，需要增加四五个光罩的投资，这四五个光罩就是问题的关键。从上图可以看到，彩膜上的滤光片和下面的像素必须对准，否则显示就会出现偏差，精度要求非常高。其次，目前无偏光片结构AMOLED屏幕都是基于薄膜封装，换句话说，塑料。而目前的光罩加工和材料大多采用高温工艺，因此需要采用低温光刻胶和低温加工工艺，即使是目前的低温工艺，温度也在90摄氏度，薄膜依然可能出现形变，导致最终良率下降。从三星Galaxy Fold 3来看，三星后面这两项技术已经达到量产出货标准了。
