吉时利源表2400系列功能及面板介绍

一、功能：

•电压源、电流源、电压表、电流表四合一新型仪器，适用于快速直流测试

•可选高电压型 (1100V)、大电流型 (3A) 或大电流脉冲型 (10A) 电源／测量

•最大功率：20W (2400 和 2410)，60W (2420)，100W (2430 直流模式)，1kW (2430 脉冲模式)

•五位半电表, 0.012%准确度

•可作六线式奥姆测量

•程控电流／电压，并可设定箝制准位

•最快速度可达 1000 点／秒(GPIB 接口)

•内建快速「通过／失效」比较器，适用于自动化质量管理

•数字 I/O 可直接与其它仪器沟通

• IEEE-488 和 RS-232 界面

•除量测电压、电流外，并可直接量测电阻、功率、百分率、补偿电阻（Offset

Compensated Ω）、变阻器α值（Varistor α）、电压系数（Voltage Coefficient）

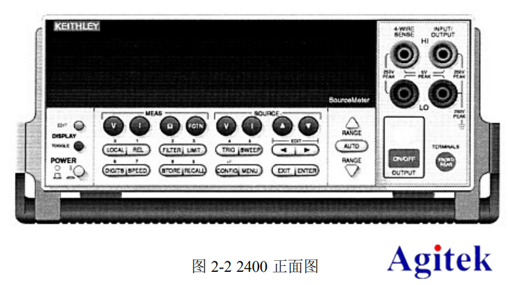

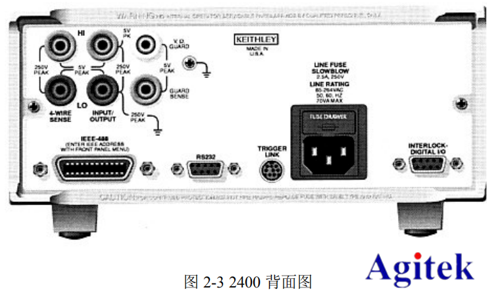

二、 面板简介：

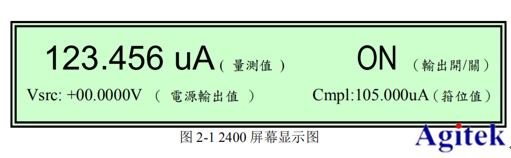

屏幕显示：如图 2-1 所示，屏幕左上方所显示为「量测值」，右上方为「输出开/关」显示，左下方为「电源输出值」，右下方为「箝位值」显示。

Power：电源开关

MEAS 选择键：选择所欲量测的讯号

(1) V

量测电压

(2) I

量测电流

(3) Ω

量测电阻

(4) FCTN

量测功率 , 补偿电阻 ,电压系数 , 变电阻 ALPHA 值 ,百分率 (初始设定为功率)

SOURCE 选择键：选择电源输出型式

(1) V

输出电压

(2) I

输出电流

(3)▲和▼

增加或减少输出值或箝位值 (Cmpl)

操作键：

(1) EDIT

选择设定电源输出值或箝位值

(2) TOGGLE

切换输出值与量测值位置

(3) LOCAL

取消远程计算机控制,回到仪器面板控制

(4) REL

开启/取消参考数值比较

(5) FILTER

开启/取消数字滤波

(6) LIMIT

开启/取消限制值测试

(7) TRIG

从面板触发开始量测

(8) SWEEP

开始输出设定好的扫瞄电压或电流

(9) DIGITS

改变量测显示数字

(10) SPEED

改变量测速度及精准度

(11) STORE

设定记忆数量并开始储存

(12) RECALL

显示储存的量测数值

(13) CONFIG

设定（加上其它按键，如 CONFIG + SWEEP 可设定扫瞄输出）

(14) MENU

进入可储存设定值,更改通讯方式(IEEE-488 or RS232),或校正

(15) EXIT

跳出

(16) ENTER

确认

RANGE：范围选择

(1) ▲

更改为较大的范围

(2) ▼

更改为较小的范围

(3) AUTO

自动切换至最佳范围

OUTPUT：

(1) ON/OFF

开启/取消电源输出
