矢量网络分析仪校准操作步骤

一、单端口校准

校准目的：

通过单端口校准可以消除该端口的反射跟踪误差、方向性误差和源匹配误差，提高仪器的测量精度。

校准步骤：

1. 准备校准套件,开路、短路、负载校准件。

2. 先按复位键进行仪器复位。

3. 再设置需要测试的频段，设置起始终止频率。

4. 按按键Cal，进入校准界面，按Calkit选择校准件型号，然后依次选择Calibrate>1-Port Cal，进行单端口校准。

5. 接着按顺序将校准件中的开路、短路、负载，连接到仪器的一号端口上，并在连接开路校准件后点击open按钮，换上短路校准件，点击short按钮，最后换上负载校准件，点击Load按钮，紧接着点击Done按钮。完成校准。

二、双端口校准

校准目的：

双端口校准通过校准件连接两个所需测试的端口进行校准。

可以消除端口的传输或反射的方向性误差、串扰、源匹配误差、频率响应反射跟踪误差和频率响应传输跟踪误差。

校准步骤：

1. 准备校准套件,开路、短路、负载校准件。

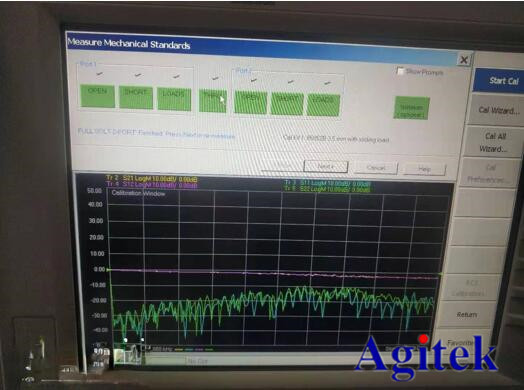

2. 按按键Cal，进入校准界面，选择校准件型号，然后依次选择Calibrate>2-Port Cal，选择Reflection反射。

3. 接着按顺序将校准件中的开路、短路、负载，连接到仪器的一号端口上，并在连接开路校准件后点击open按钮，换上短路校准件，点击short按钮，最后换上负载校准件，点击Load按钮，紧接着点击Done按钮。

4. 选择Return，返回上一页，将1端口和2端口直接连通。再选择Transmission,选择Thru，再Return，选择Done，校准完毕。
