网络分析仪触发和扫描功能详解

矢量网络分析仪有许多种扫描方式，面向不同的测试应用场合。网络分析仪触发信号的输入输出，在许多测试场景中非常重要，尤其是应用在测试系统中，实现测试同步。例如，网络分析仪作为天线测试、TRM测试等测试系统的核心仪器，需要接收或提供同步触发信号。

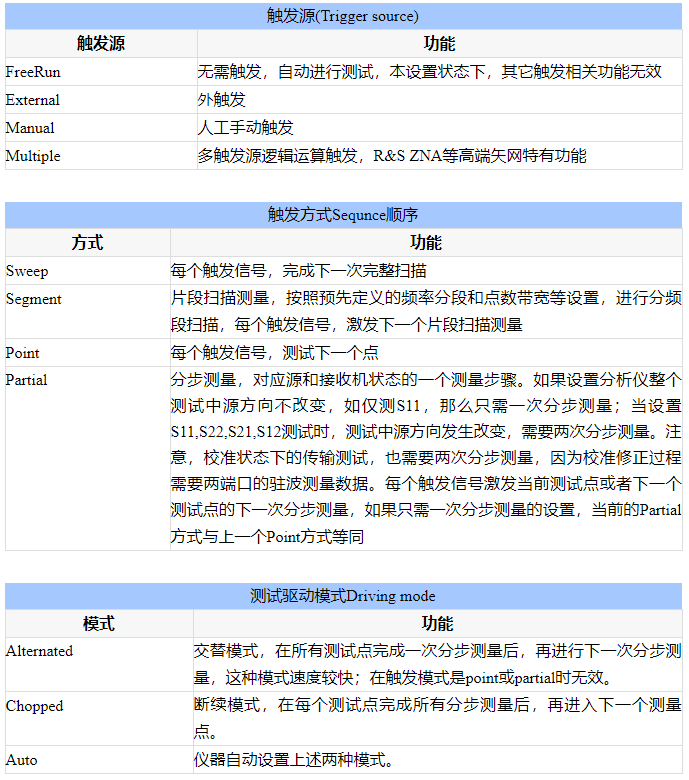

本文以R&S矢量网络分析仪为例，介绍各种扫描方式和触发功能，希望对于研发和使用以网络分析仪为核心的测试系统的人员，能有所启发和帮助。

上述端口，是中高端网络分析仪上常见的触发同步信号的输入、输出接口。有些高端网络分析仪，如R&S ZNA，还可以选配专门的触发和控制信号接口板，是一组BNC接口，提供多路触发信号输入和输出，包括且不限于上述USER端口的功能，以及其它多路控制信号端口。
