如何进行半导体器件C-V特性测量，吉时利源表2450为你支招

电容-电压(C-V)测量广泛用于测量半导体参数，尤其是MOS CAP和MOSFET结构，C-V 测试可以方便的确定二氧化硅层厚度dox、衬底掺杂浓度N、氧化层中可动电荷面密度Q1、和固定电荷面密度Qfc等参数。

C-V测试方法

进行 C-V 测量时，通常在电容两端施加直流偏压，同时利用一个交流信号进行测量。一般这类测量中使用的交流信号频率在10KHz 到10MHz 之间。所加载的直流偏压用作直流电压扫描，扫描过程中测试待测器件待测器件的交流电压和电流，从而计算出不同电压下的电容值。

C-V测试系统

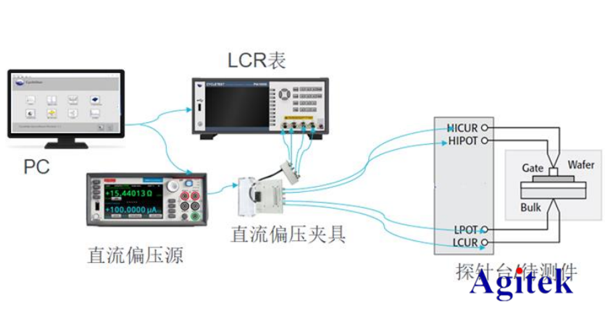

LCR表与待测件连接图

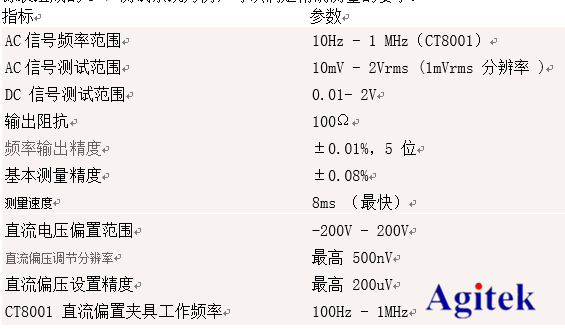

MOS电容的C-V测试系统主要由源表、LCR 表、探针台和上位机软件组成。LCR 表支持的测量频率范围在 0.1Hz~30MHz。源表(SMU) 负责提供可调直流电压偏置，通过偏置夹具盒CT8001 加载在待测件上。以PCA1000LCR表和吉时利2450源表组成的C-V 测试系统为例，可以满足精确测量的要求：

吉时利2450系统级应用优势

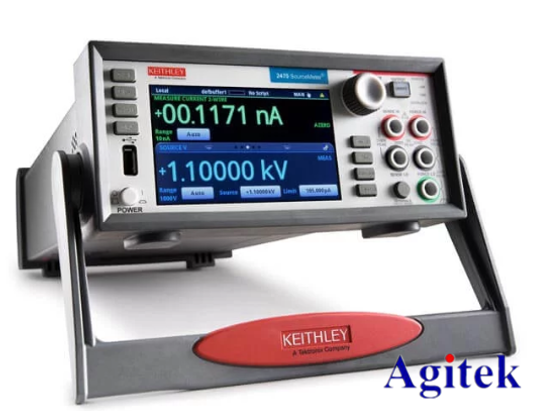

吉时利2450型触摸屏数字源表是一款集I—V特性测试、曲线追踪仪和半导体分析仪功能于一体的低成本数字源表。吉时利2450丰富的功能也让它非常适合集成到自动测试系统中：

●嵌入式测试脚本处理器 (TSP)：它将完整的测度程序加载到仪器的非易失性存储器，无需依赖外部PC控制器，产能更高。

●TSP-Link通信总线：支持测试系统扩展，实现多台2450仪器和其他基于TSP技术仪器的系统拓展，拓展的测试系统最多可连接32台2450，在一台主仪器的TSP控制下进行多点或多通道并行测试。

●兼容的2400工作模式：除了2450 SCPI工作模式， 2450还支持2400 SCPI工作模式，并兼容现有的2400 SCPI程序。这保护了用户的软件投资，避免仪器升级换代所带来测试软件的转换工作。

●PC连接和自动化：后面板三同轴电缆连接端口、仪器通信接口（GPIB、USB 2.0和LXI/Ethernet）、D型9针数字I/O端口（用于内部/外部触发信号及机械臂控制）、仪器安全互锁装置及TSP-Link连接端口简化多仪器测试系统的集成。
