艾普斯：AFV系列变频电源 在电机测试行业应用

　　高效节能电机的推广必然会促使各电机厂家积极进行高效节能电机的研发、生产。根据实际测量到的电机效率来认定电机的能效等级。测试过程中电机用电的可靠性及稳定性将会直接影响到测试的结果。我公司集近二十多年的变频电源研发经验，通过研读相关的电机测试标准中对电机供电电源的要求（如国家标准GB1032三相异步电动机试验方法及国际标准IEC-60034），针对电机的负载特性，在我公司最新型变频电源――AFV系列变频电源上增加了两项特殊功能：输出电压缓起功能及能量防反灌功能。

　　AFV系列变频电源容量最高可达2000 KVA。内部的逆变单元采用第六代IGBT开关器件及模组化的设计、配上独立的散热风道及智能调速风扇，使变频电源的工作效率更高，可靠性更强。此外其内部控制电路采用高速微控制器和可编程逻辑器件相互配合来实现对逆变单元的控制，再通过多种有效值的反馈控制方式，实现对输出电压的高动态调节，电压更稳定，减小输出电压失真。另外，其面板显示部分中小容量机型采用自发光的VFD显示屏，即使在距离较远的情况下也能清楚地看清电源当前的工作状态。也可依客户要求采用彩色触摸屏进行电源操作与参数显示。

　　众所周知，电机属于感性负载，当其在额定电压下启动时会存在短时间的冲击电流，此冲击电流通常为电机额定电流的7倍左右（部分电机可能更大）。通常情况下，我们在为电机配置变频电源时需要将其启动时的容量考虑进来，所配的变频电源容量为电机额定功率的7倍左右。造成电机启动后大部分容量闲置，这就造成电源容量的“浪费”。

　　AFV系列变频电源的“定频变压”起动是电源的输出频率不变、输出电压缓慢增加至额定电压（如图1）；“变频变压”是电源的输出频率及输出电压同时缓慢增加到额定值（如图2）。同一电机在此两种供电方式下启动时的电流较额定状态下启动电机的冲击电流要小得多，仅为额定电流的1.5~2倍，配置电机用AFV变频电源时容量仅为电机额定功率的1.5~2倍，大幅降低了电机供电用所配变频电源的容量，减少了资源的浪费。

　                                                 　　图1 定频变压

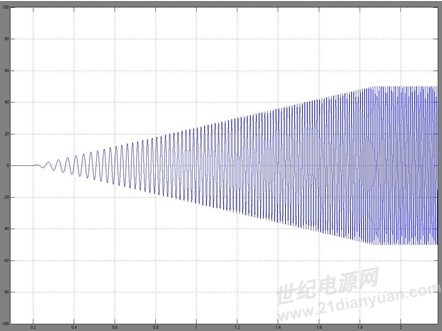

　　                                                       图2 变频变压

　　另外，当电机在转动过程中遇减速或制动时，电机会向变频电源反灌一定的能量，若电机减速及制动较频繁，且不加以特珠处理，就会造成前端电源设备的故障。针对此现象我们在AFV系列变频电源的内部增加了能量反灌侦测装置，其可对电机反灌过来的能量进行侦测，必要时切断变频电源的输出，从而有效避免变频电源故障，避免客户电源故障时对电源维修所带来的时间及金钱上的损失。

　　目前我司的AFV系列变频电源已经成功应用于多家公司的电机测试实验室，现场测试系统图如下图所示：

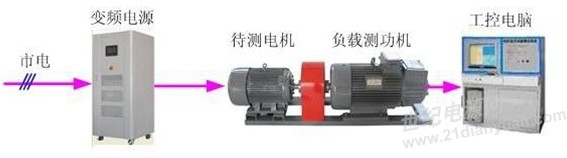

　　                                                 　     图3电机测试系统图

　　此测试系统充分利用了AFV系列变频电源特有的输出电压缓启动功能及能量防反灌功能。

　　综上，AFV系列变频电源可完全满足电机行业中对电机测试供电电源的要求，使国内外广大电机生产厂家研发高效节能电机的进程进行的更加顺利，并为电机的生产、测试及能效评定提供符合标准的测试用电源。
