东芝用于Bluetooth智能设备的低功耗集成电路开始样品出货
最近,具备Bluetooth LE兼容性的Bluetooth智能[2]设备不断增加。东芝新推出的这款集成电路采用原始低功耗电路设计,并集成了一个高效的DC-DC转换器,可将峰值电流消耗降至6mA以下,将深度休眠电流消耗降至100nA以下。该产品能延长小型纽扣电池的使用时间,帮助穿戴式医疗保健设备、传感器和玩具等小型设备采用Bluetooth LE通信技术。
这款集成电路还集成了一个ARM处理器,支持下载和执行存储在EEPROM中的客户程序。该产品支持应用自定义,无需使用任何外部微控制器。东芝将扩充该设备的阵容,将汽车应用囊括进来,从而支持广泛的Bluetooth智能设备。
主要特性
低功耗:
峰值电流消耗低于6mA(@3.3V,-4dBm传输器输入功率或接收器运行)深度休眠电流消耗低于100nA(@3.3V)
接收器敏感度:-91dBm
支持Bluetooth LE中央和外围设备
支持GATT(通用属性配置文件)定义的服务器和客户端功能
应用
Bluetooth智能设备,例如可穿戴设备、智能手机配件、远程控制器和玩具

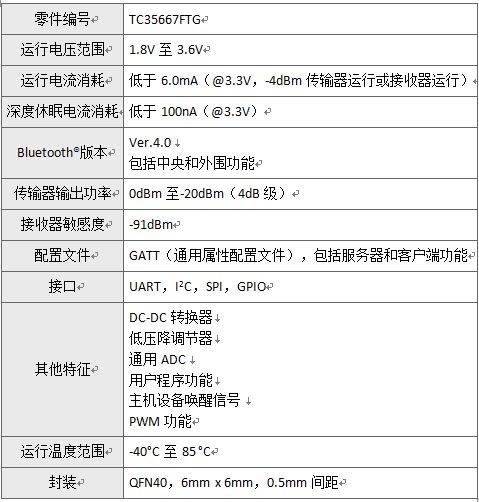

主要规格
注:
[1] Bluetooth Ver.4.0定义的低功耗通信技术。
[2] 采用Bluetooth核心规范Ver.4.0或更高版本、带有低能耗核心配置,并使用Bluetooth Ver.4.0规定的GATT(通用属性配置文件)架构的设备。
* Bluetooth Ver.4.0定义的低功耗通信技术。
* ARM和ARM标识是ARM Limited在欧盟和其他国家的商标或注册商标。
