吉时利静电计Keithley 6430实操说明书

吉时利静电计Keithley 6430具有超低噪声0.4fA p-p和前置放大器，广泛用于低电平信号测量比如研究单电子器件、高电阻纳米线和纳米管、聚合物以及电化学等应用。

6430源表输出四象限示意图

和其他型号的源表类似，Keithley 6430具备四象限输出能力，在六位半的精度下实现1µV - 200V、10aA - 100mA、1µΩ - >20TΩ的电压，电流，电阻测量和0 - ±200V、 0 ±100mA的输出能力。

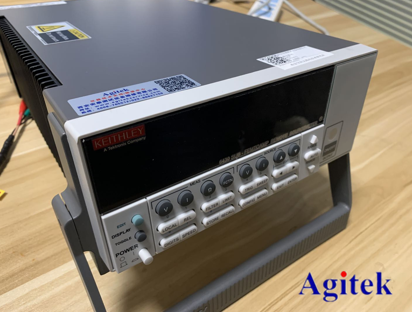

吉时利静电计6430源表实物照片

吉时利静电计Keithley 6430操作方法：

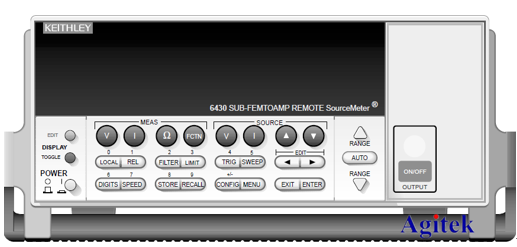

从面板按键可以看出，6430源表的主要功能是电压V、电流I、电阻R的测量，左边是测量功能设置区域，右边是源输出设置区域

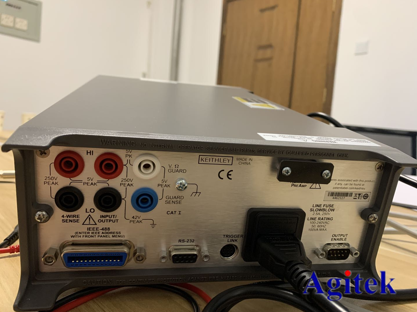

仪器背面板是接线端口，使用两线制测量用INPUT/OUTPUT两个极；四线制测量只需要连接好4-WireSENSE端口即可，内部会识别自动进行四线制测量；

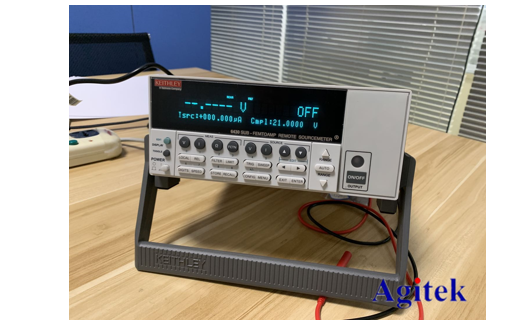

在实际加压测流、或是加流测压方式测电阻时，先设置好源输出V（限制电压）和I（恒流模式），或者输出V（恒压模式）和I（限制电流）；然后设置DisplayMeasure界面，观测电阻值；

如果需要同时监控电阻和实际电流，或者电流和电压值，可以设置Toggle，进行显示。

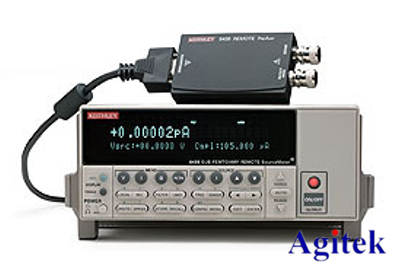

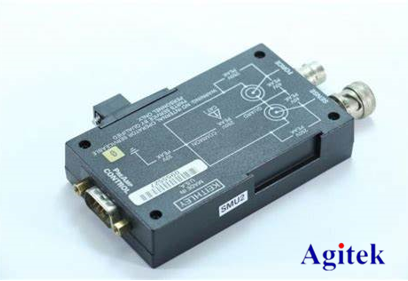

6430前置放大器模块

前置放大器的使用方法：

前置放大器是6430的特色设计，使得用户可以直接， 或者近距离连接该信号，减少线缆噪声的影响。前置放大器属于双向放大器，既可以放大测量信号，也可以对源输出信号进行放大，用于测量或产生被测试器件的电流。

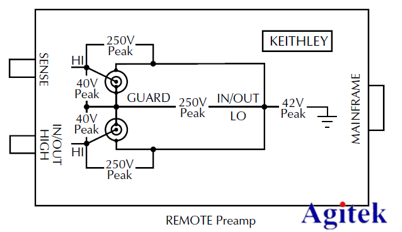

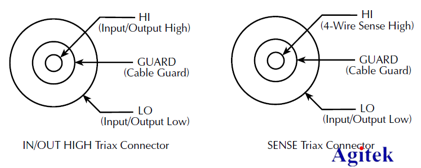

开箱后，将前置放大器接线端口盖用螺丝刀拆开，一端连接主机背后的PreAMP端口，一端连接放大器模块，放大器上有一头是2个BNC端口，用于连接三同轴线缆；根据需要，通常连接Input/Output口进行两线制测量。

前置放大器不需要特别对仪器设置，连接后自动识别可以直接使用。

注意：本设备具有高压输出能力，在连线时请关闭电源，切忌带电操作。
