Spectrum仪器推出可定制化多通道测试与测量系统

Spectrum仪器宣布M2p系列PCIe卡正式面向市场推出。该系列产品在125MSample/s的速度范围内,对于信号采集与波形生成的多通道测试与测量更具经济效益。

市场对于多通道测试的需求从未像现在这样迫切。随着电子元件、设备和系统的复杂性日益增加,目前业内会通过阵列和并行技术提升产品性能。反之,在产品测试时则需要在更高速度下,同时进行大量的测量。M2p系列产品提供了更为便捷的解决方案,为定制化测试系统创建出数十个乃至数百个模拟和数字通道。

数字化仪、AWG与数字I/O卡

M2p系列含有三类不同的仪器,共39款。其中包括24款用于模拟信号采集的数字化仪,14款用于模拟信号生成的任意波形发生器(AWG)和一个用于采集或生成高速数字信号的数字I/O卡。该系列PCIe的速度非凡,几乎可以安装在任何PC或PCIe扩展机箱,用以访问最新和最先进的PC硬件与软件。

为采集或生成高精度和高分辨率的模拟信号,该系列的数字化仪和AWG卡均采用了行业领先的16位技术。单独的卡片提供1、2、4或8个完全同步的通道,并可根据不同速度等级选择。数字化仪的采样率高达5、20、40、80或125 MS/s,而AWG的最大输出速率为40、80或125 MS/s。

对于逻辑分析或模式生成等需要大量数字通道的应用,M2p系列也为其提供了专用的卡片。M2p.7515-x4型号提供了32个并行通道,可对1kHz到125MHz的时钟速率内采集或生成数字信号进行编程。

通用技术可降低成本,使多张卡片协同合作

M2p系列产品使用了一个共同的平台板,其上安装了不同的模块以创建39个不同的模型。共享基卡技术方便不同设备更好的协同合作,提供类似的功能与编程能力。共享技术还能够降低生产成本,并提升产品的可靠性。

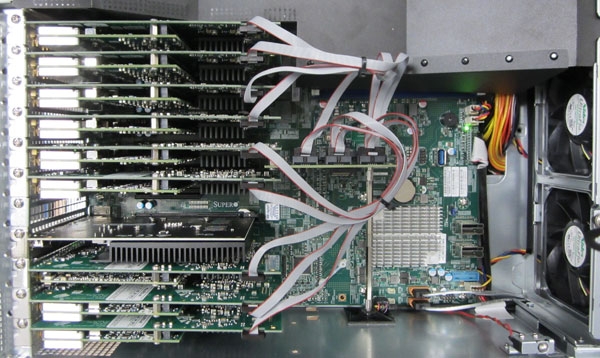

该系列产品的另一个优点是时钟和触发电路共享。所有产品可通过“Star-Hub”提供的一个时钟和触发分配模块连接并提供完整的系统同步。Star-Hub最多可连接16张卡片,并使其易于创建多达128个模拟或512个数字通道的系统。M2p系列几乎可混合搭配任何数字化仪、AWG和数字I/O卡,以便搭建定制化的多通道测试系统。

例如,您可以使用6个M2p.5923-x4数字化仪卡建立一个拥有48个通道的系统,且每条通道的采样率均高达20MS/s。这是一个非常适合在MHz频率范围内采集信号的速度等级。同时,它也非常适合于超声波成像、机械测量、激光雷达、流体力学、地震研究和科学实验等应用。

在系统中添加AWG卡能够为刺激响应或闭环测量轻松搭建自动化测试平台。M2p系列AWG在60MHz频率和±12 V输出摆幅下几乎可以生成任何波形。多个AWG能够通过Star-Hub相连,您可以在一台PC上构建多达80个完全同步通道的信号源。这种构建复杂系统的方式对于应用中需要进行刺激电子设备具有成本效益,其中包括机器人、机电一体化、组件验证、光收发测试,甚至作为完整的设备模拟器。

可以其它设备搭配、匹配乃至整合

数字化仪和AWG通过前面板连接器共享,用于接收来自其他设备的信息。用于外部触发器和时钟输入的连接器由四个可单独编程的多功能连接器组成。这些多功能连接器可用于同步数字I/O,异步I/O线和逻辑触发输入。如果您对I/O能力有更高的要求,还可选择一个附带模块增添16条额外的数字线。

M2p系列产品为Windows和Linux配备了完整的驱动程序,并能够使用C/C++、LabVIEW、MATLAB、Visual Basic .NET、Python、Julia和其它主流语言进行编程。该产品提供5年质保,在整个产品生命周期提供免费的软件和固件更新。Spectrum仪器在设计和制造快速数字化仪、AWG和数字I/O产品方面拥有丰富的经验,其产品卓越的品质更是受到国际认可。
