Apple MagSafe：内部还有国产芯片？

2020年,iPhone除了发布iPhone12系列之外,还发布了一系列的配件。其中就有一款Apple MagSafe,无线充电器。当然这是一款可以自动吸附对齐并对手机进行无线充电的充电器。那今天的拆解就是这款磁吸式的无线充电器了。

拆解步骤

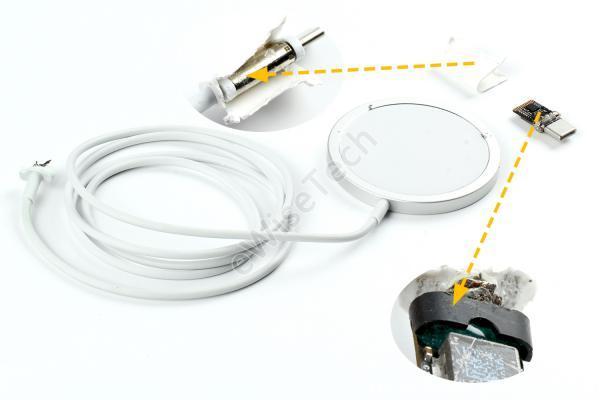

首先将USB线头拆开,塑料壳内还有一层金属壳进行保护。在PCB板的末端还套有塑料绝缘壳,拆掉塑料壳就可以看到线芯通过注塑保护。将PCB板与充电线分离。

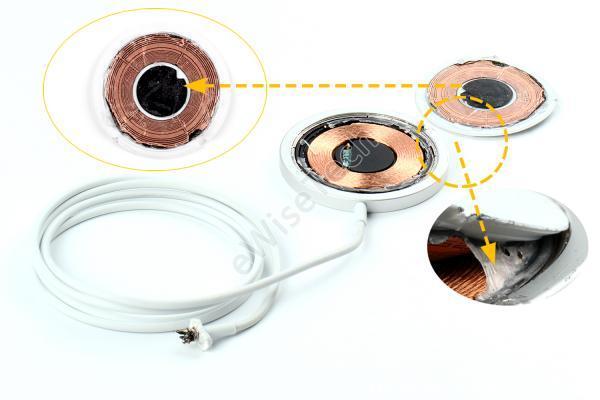

使用热风枪加热顶盖,顶盖与外壳通过热敏粘合剂固定,非常坚固。顶盖背面贴有蚀刻的铜标签。

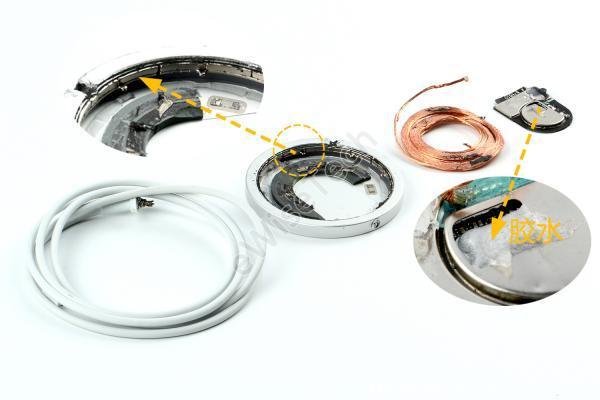

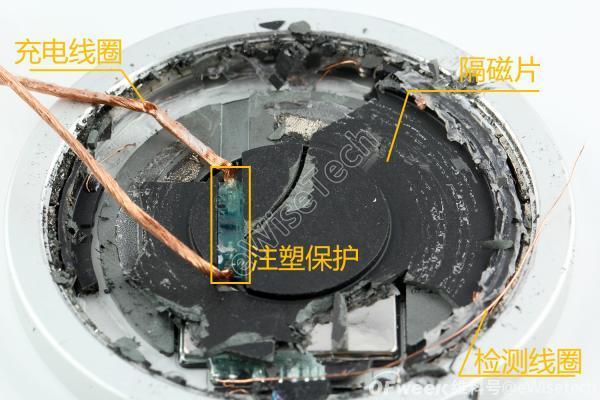

充电线圈下面有一层隔磁片十分牢固,只能破拆。外壳内侧绕有一圈检测线圈,用于检测充电设备。主板与无线充电线圈通过焊点连接并且注塑保护。

主板正面覆盖有屏蔽罩并做了开孔处理,开孔处有残留的胶水。外壳边缘磁铁环由多颗小磁铁组成,并且由胶水固定。

拆解总结

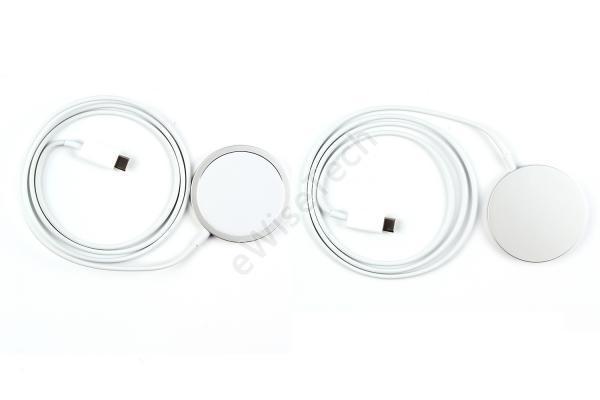

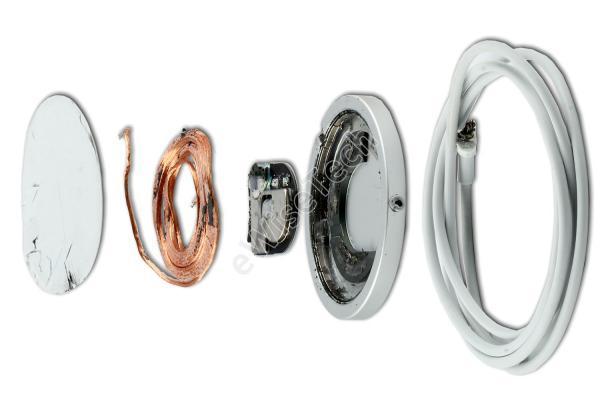

苹果MagSafe磁吸无线充电器采用圆盘造型设计,铝合金外壳,整体精致小巧。

由于内各部件大多采用粘合剂固定,并且在主板上的所有器件都有屏蔽罩进行保护。所以整体拆解难度大,可复原性小。

主板ic信息

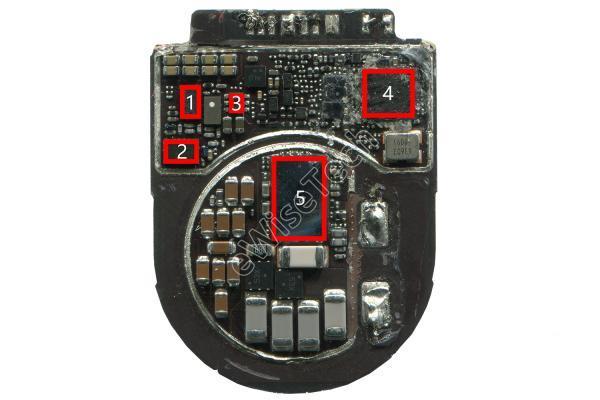

主板正面主要IC(下图):

1:MPS-降压电源芯片

2:NXP-NFC控制芯片

3:TI-TMP302-温度开关芯片

4:STMicroelectronics-微控制器芯片

5:STMicroelectronics-无线充电芯片

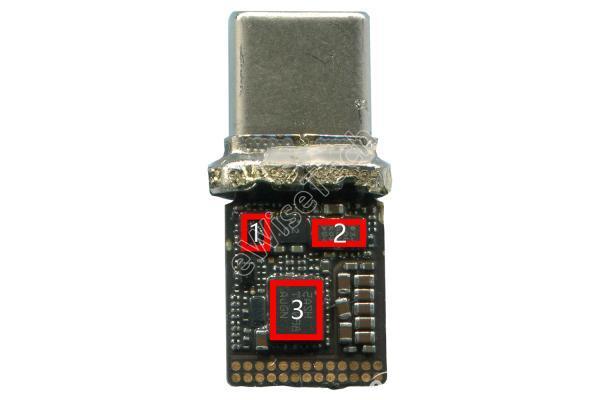

USB板正面主要IC(下图):

1:Cypress-USB控制芯片

2:过压保护芯片

3:TI-电路控制芯片

总结信息

苹果MagSafe磁吸无线充电器采用了磁吸式设计,内置有磁铁,打破了传统的无线充电方式,可以自动吸附对齐并对手机进行无线充电,实现了边充边玩。就目前来说,MagSafe可以为iPhone12系列提供15W无线充电,但是其他苹果产品最高仅支持7．5W无线充电。

MagSafe采用意法半导体的无线充电方案,不过我们还是在其中找到了一颗来自华邦电子的国产芯片。(编:Judy)
