SiC 功率模块拆解

siC 模块结构、封装工艺及关键材料分析

将下图所示角落的单管模块取下，进行开盖拆解。

功率模块单元

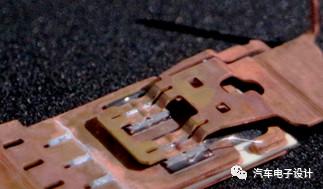

下图为开盖后的内部照片

共有两颗 SiC MOSFET 器件进行并联，芯片上表面为无引线连接，采用 lead frame 实现电气互联。基板双面敷铜，中间有绝缘层。因此单管模块与散热器之间可直接采用导电的烧结银进行互联，无需采用针对传统单管的导热绝缘垫片。

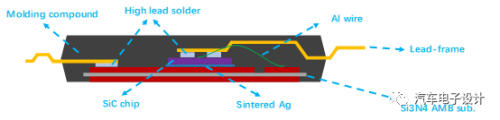

模块局部放大之后，可以更清楚地观察其芯片上下表面连接的结构和工艺状况，其连接结构牢固，未发现工艺异常。

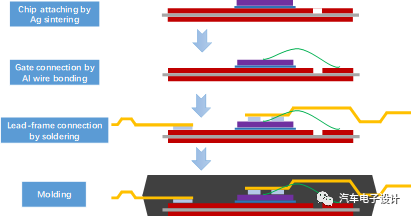

SiC 芯片通过烧结银连接至 Si3N4 AMB 基板，烧结银具有更高的可靠性和导热，Si3N4 AMB 基板的可靠性在所有陶瓷基板中最高 （与 Al2O3 和 AlN，BeO 等陶瓷比较），同时双面敷铜可以更厚，有利于散热；

芯片门极采用标准的铝线键合技术实现电气互联，为成熟标准的封装工艺；

在相应位置点高铅锡膏，通过回流设备对 lead－frame 进行焊接，引出该单管模块的电极，高铅焊料的可靠性同样非常高，虽然散热特性比烧结银差，但焊接位置均没有主要的散热路径，所以该工艺仍采用传统的高铅焊料；

对单管功率模块进行塑封，以实现模块的环境保护。后续还有切筋成型，端子电镀等，均为传统单管的标准封装工艺

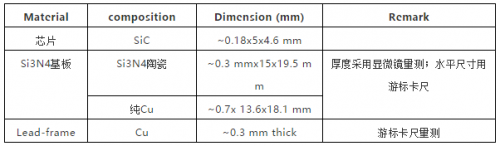

模块中关键材料尺寸

功率器件是 inverter 的核心部件，而 inverter 又是 EV 中驱动电机的核心系统。通过以上对 Tesla Model 3 的 SiC 功率模块单元和单管模块的拆解和分析，得以初窥 Tesla 的设计理念和开发思路。

在整车设计中，inverter， gearbox 和 motor 采用三合一的集成架构，定义了 inverter 需要扁平化设计，对 inverter 的厚度方向的尺寸设计提出了明确要求，再采用传统的 TO－247 单管已无法满足设计要求。Tesla 作为主机厂，开创性地与 Tier2 的半导体厂家 ST 合作订制 SiC 单管模块，在尺寸上满足要求的前提下，进一步提升 inverter 的效率。目前，SiC 器件成本虽然是 Si 器件的 10 倍左右的价格，但其对续航里程的提升（5％～10％），以及用户用电效率的提高都显而易见。在模块内外部的机械、散热互联中，均使用价格不菲的烧结银技术，以提高 inverter 的可靠性和散热。电气连接采用激光焊接技术，以提高机械连接的强度和可靠性，但前期则需要投入高价的激光设备。同时，在其他不影响性能的辅助材料和结构设计上，则尽可能采用成熟低成本的解决方案（如 Cu bus 与塑料绝缘件的搭配组合实现功率模块单元在系统中的电气连接；模块内部仍采用 Al wire bonding 以及 lead－frame 材料）。
