技术文章—实验：PN结电容与电压的关系

目标

本实验活动的目的是测量反向偏置PN结的容值与电压的关系。

背景知识

PN结电容

增加PN结上的反向偏置电压VJ会导致连接处电荷的重新分配，形成耗尽区或耗尽层（图1中的W）。这个耗尽层充当电容的两个导电板之间的绝缘体。这个W层的厚度与施加的电场和掺杂浓度呈函数关系。PN结电容分为势垒电容和扩散电容两部分。在反向偏置条件下，不会发生自由载流子注入；因此，扩散电容等于零。对于反向和小于二极管开启电压（硅芯片为0．6 V）的正偏置电压，势垒电容是主要的电容来源。在实际应用中，根据结面积和掺杂浓度的不同，势垒电容可以小至零点几pF，也可以达到几百pF。结电容与施加的偏置电压之间的依赖关系被称为结的电容－电压（CV）特性。在本次实验中，您将测量各个PN结（二极管）此特性的值，并绘制数值图。

图1．PN结耗尽区。

材料

ADALM2000 主动学习模块

无焊面包板

一个10 kΩ电阻

一个39 pF电容

一个1N4001二极管

一个1N3064二极管

一个1N914二极管

红色、黄色和绿色LED

一个2N3904 NPN晶体管

一个2N3906 PNP晶体管

步骤1

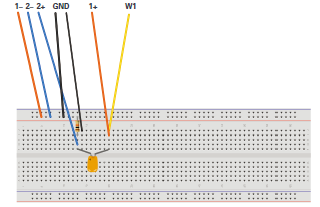

在无焊面包板上，按照图2和图3所示构建测试设置。第一步是利用在AWG输出和示波器输入之间连接的已知电容C1来测量未知电容Cm。两个示波器负输入1–和2–都接地。示波器通道1＋输入与AWG1输出W1一起连接到面包板上的同一行。将示波器通道2＋插入面包板，且保证与插入的AWG输出间隔8到10行，将与示波器通道2＋相邻偏向AWG1的那一行接地，保证AWG1和示波器通道2之间任何不必要的杂散耦合最小。由于没有屏蔽飞线，尽量让W1和1＋两条连接线远离2＋连接线。

图2．用于测量Cm的步骤1设置

硬件设置

使用Scopy软件中的网络分析仪工具获取增益（衰减）与频率（5 kHz至10 MHz）的关系图。示波器通道1为滤波器输入，示波器通道2为滤波器输出。将AWG偏置设置为1 V，幅度设置为200 mV。测量一个简单的实际电容时，偏置值并不重要，但在后续步骤中测量二极管时，偏置值将会用作反向偏置电压。纵坐标范围设置为＋1 dB（起点）至–50 dB。运行单次扫描，然后将数据导出到．csv文件。您会发现存在高通特性，即在极低频率下具有高衰减，而在这些频率下，相比R1，电容的阻抗非常大。在频率扫描的高频区域，应该存在一个相对较为平坦的区域，此时，C1、Cm容性分压器的阻抗要远低于R1。

图3．用于测量Cm的步骤1设置

步骤1

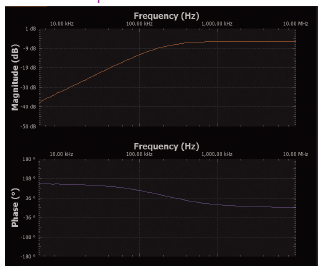

图4．Scopy屏幕截图。

我们选择让C1远大于Cstray，这样可以在计算中忽略Cstray，但是计算得出的值仍与未知的Cm相近。

在电子表格程序中打开保存的数据文件，滚动至接近高频（＞1 MHz）数据的末尾部分，其衰减电平基本是平坦的。记录幅度值为GHF1（单位：dB）。在已知GHF1和C1的情况下，我们可以使用以下公式计算Cm。记下Cm值，在下一步测量各种二极管PN结的电容时，我们需要用到这个值。

步骤2

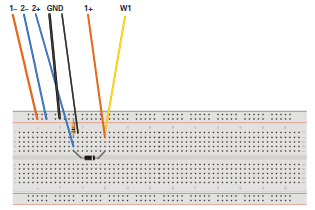

现在，我们将在各种反向偏置条件下，测量ADALM2000模拟套件中各种二极管的电容。在无焊面包板上，按照图4和图5所示构建测试设置。只需要使用D1（1N4001）替换C1。插入二极管，确保极性正确，这样AWG1中的正偏置将使二极管反向偏置。

图5．用于测量二极管电容的步骤2设置。

硬件设置

图6．用于测量二极管电容的步骤2设置。

使用Scopy软件中的网络分析仪工具获取表1中各AWG 1 DC偏置值时增益（衰减）与频率（5 kHz至10 MHz）的关系图。将每次扫描的数据导出到不同的．csv文件。

程序步骤

在表1剩余的部分，填入各偏置电压值的GHF值，然后使用Cm值和步骤1中的公式来计算Cdiode的值。

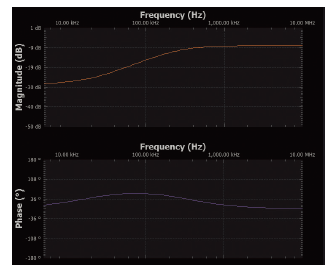

图7．偏置为0 V时的Scopy屏幕截图。

使用ADALM2000套件中的1N3064二极管替换1N4001二极管，然后重复对第一个二极管执行的扫描步骤。将测量数据和计算得出的Cdiode值填入另一个表。与1N4001二极管的值相比，1N3064的值有何不同？您应该附上您测量的各二极管的电容与反向偏置电压图表。

然后，使用ADALM2000套件中的一个1N914二极管，替换1N3064二极管。然后，重复您刚对其他二极管执行的相同扫描步骤。将测量数据和计算得出的Cdiode值填入另一个表。与1N4001和1N3064二极管的值相比，1N914的值有何不同？

您测量的1N914二极管的电容应该远小于其他两个二极管的电容。该值可能非常小，几乎与Cstray的值相当。

额外加分的测量

发光二极管或LED也是PN结。它们是由硅以外的材料制成的，所以它们的导通电压与普通二极管有很大不同。但是，它们仍然具有耗尽层和电容。为了获得额外加分，请和测量普通二极管一样，测量ADALM2000模拟器套件中的红色、黄色和绿色LED。在测试设置中插入LED，确保极性正确，以便实现反向偏置。如果操作有误，LED有时可能会亮起。
