干货｜常用电路基础公式&换算

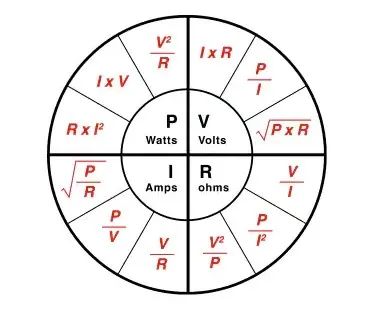

1. 欧姆定律计算

计算电阻电路中电流、电压、电阻和功率之间的关系。
欧姆定律解释欧姆定律解释了电压、电流和电阻之间的关系，即通过导体两点间的电流与这两点间的电势差成正比。
说明两点间的电压差、流经该两点的电流和该电流路径电阻之间关系的定律。该定律的数学表达式为 V = IR，其中 V 是电压差，I 是以安培为单位的电流，R 是以欧姆为单位的电阻。若电压已知，则电阻越大，电流越小。

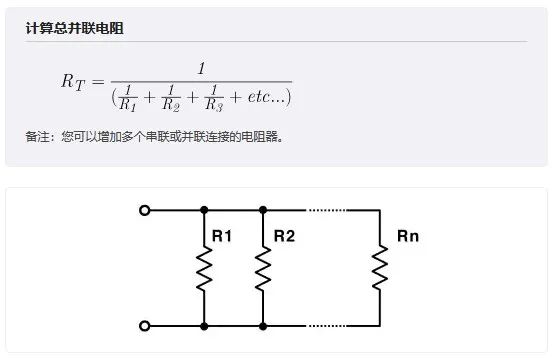

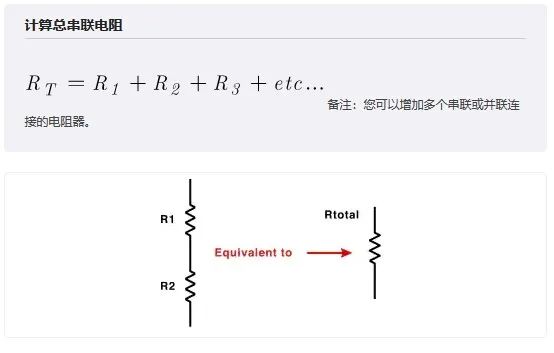

2. 计算多个串联或并联连接的电阻的总阻值

3. 计算多个串联或并联连接的电容器的总容值

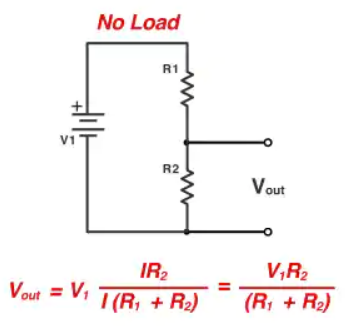

4. 电阻分压计算
计算电阻分压器电路的输出电压，以实现既定的阻值和电源电压组合。
什么是分压器?分压器是一个无源线性电路，能产生一个是其输入电压 (V1) 一部分的输出电压 (Vout)。分压器用于调整信号电平，实现有源器件和放大器偏置，以及用于测量电压。欧姆定律解释了电压、电流和电阻之间的关系，即通过两点间导体的电流与这两点间的电势差成正比。
这是一个说明两点间的电压差、流经该两点的电流和该电流路径电阻之间关系的定律。该定律的数学表达式为 V = IR，其中 V 是电压差，I 是以安培为单位的电流，R 是以欧姆为单位的电阻。若电压已知，则电阻越大，电流越小。

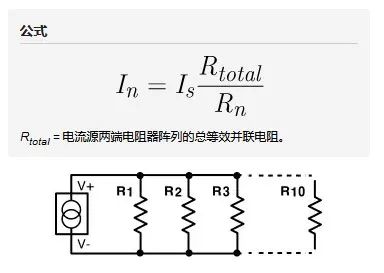

5. 电流分流器，电阻计算
计算连接到电流源的多至 10 个并联电阻上流过的电流：

6. 电抗计算
计算指定频率下电感器或电容器的电抗或导纳大小。感抗/导纳

容抗/导纳

7. RC 时间常数计算器
计算电阻与电容的积，亦称 RC 时间常数。该数值在描述电容通过电阻器进行充电或放电的方程式中出现，表示在改变施加到电路的电压后，电容器两端的电压达到其最终值约 63% 所需的时间。同时该计算器也会计算电容器充电到指定电压所存储的总能量。如何计算时间常数：
时间常数 (T) 可由电容 (C) 和负载电阻 (R) 的值确定。电容器 (E) 中存储的能量 (E) 由两个输入确定，即由电压 (V) 和电容决定。

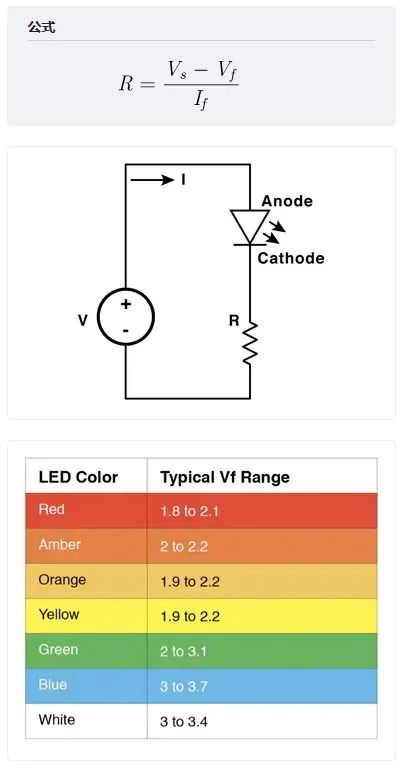

8. LED 串联电阻器计算器
计算在指定电流水平下通过电压源驱动一个或多个串联 LED 所需的电阻。注意：当为此目的选择电阻器时，为避免电阻器温度过高，请选择额定功率是下方计算出的功率值的 2 至 10 倍之间的电阻器。

9. dBm 转 W 换算

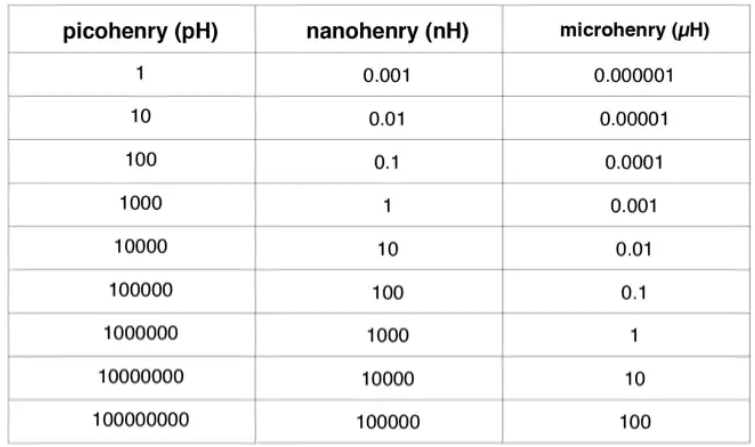

11. 电感换算

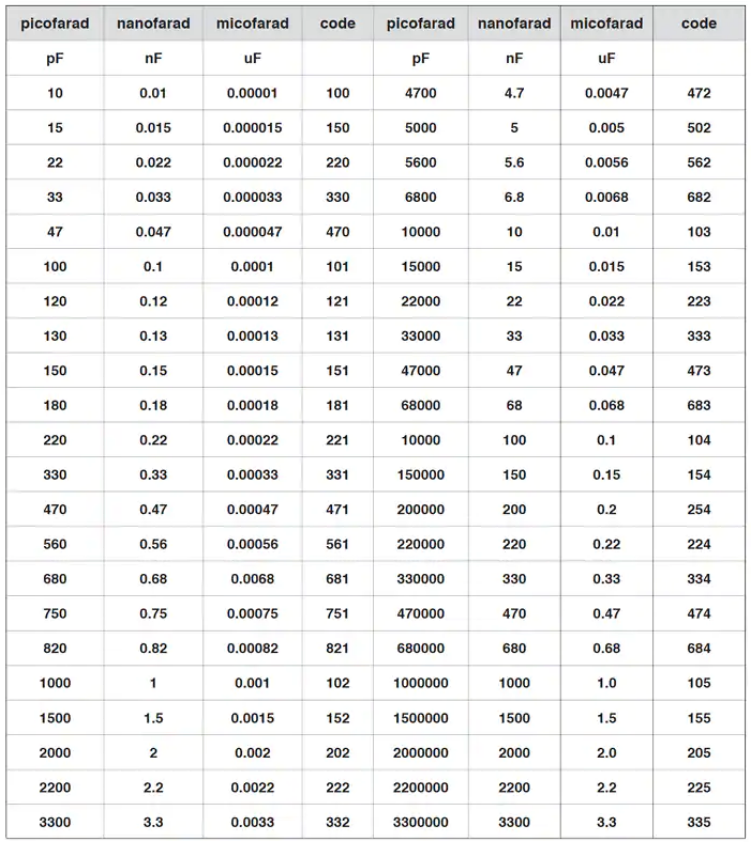

12. 电容器换算表
换算包括 pF、nF、μF、F 在内的不同量级电容单位之间的电容测量值。

13. 电池续航时间
电池续航时间计算公式
电池续航时间 = 电池容量 (mAh) / 负载电流 (mA)
根据电池的标称容量和负载所消耗的平均电流来估算电池续航时间。电池容量通常以安培小时 (Ah) 或毫安小时 (mAh) 为计量单位，尽管偶尔会使用瓦特小时 (Wh)。
将瓦特小时除以电池的标称电压 (V)，就可以转换为安培小时，公式如下：Ah = Wh / V
安培小时(亦称安时)，是一种电荷度量单位，等于一段时间内的电流。一安时等于一个小时的一安培连接电流。毫安小时或毫安时是一千分之一安培小时，因此 1000 mAh 电池等于 1 Ah 电池。上述结果只是估算值，实际结果会受电池状态、使用年限、温度、放电速度和其它因素的影响而发生变化。如果所用电池是全新的高质量电池，在室温下工作且工作时间在 1 小时到 1 年之间，则这种预估结果最贴近实际结果。
14. PCB 印制线宽度计算
使用 IPC-2221 标准提供的公式计算铜印刷电路板导体或承载给定电流所需“印制线”的宽度，同时保持印制线的温升低于规定的极限值。此外，如果印制线长度已知，还会计算总电阻、电压降和印制线电阻引起的功率损耗。由此求得的结果是估算值，实际结果会随应用条件而发生变化。我们还应注意，与电路板外表面上的印制线相比，电路板内层上的印制线所需的宽度要大得多，请使用适合您情况的结果。
如何计算印制线宽度：首先，计算面积：面积[mils^2] = (电流[Amps]/(k*(温升[ ℃])^b))^(1/c)
然后，计算宽度：宽度 [mils] = 面积 [mils^2]/(厚度[oz]*1.378[mils/oz])用于 IPC-2221 内层时：k = 0.024、b = 0.44、c = 0.725用于 IPC-2221 外层时：k = 0.048、b = 0.44、c = 0.725其中 k、b 和 c 是由对 IPC-2221 曲线进行曲线拟合得出的常数。
公值：厚度：1 oz环境温度：25 C温升：10 C
