新的安规认证MLCC系列——满足更高电压下的安全需求

一些特殊的应用场景需要用到更高规格的电容器以满足更高电压下的安全需求，据此楼氏电容推出了新的安规认证多层陶瓷电容（MLCC）系列，满足了这类应用针对电子元器件本身性能和安全的双重需求。

楼氏电容拓展了其加强型安规认证MLCC 产品系列，该新型表贴式 MLCC系列符合国际UL60384-14和EN60384-14规范，可在雷击或其他电压瞬变对电子设备构成威胁的交直流电源中替代引脚薄膜电容器使用。

楼氏电容的X级和Y级电容器概览

一般来说安规电容分两种：X级和Y级，它们都用于在不同的应用中最大限度地减少电磁干扰(EMI)和射频干扰(RFI)。

● X级电容器提供线对线保护，这意味着如果出现故障，可能会发生短路，但不存在电击风险。

● Y级电容器提供线对地保护，这通常意味着如果发生接地故障，则存在电击风险。但是，由于Y级安规电容器符合严格的行业规范，因此可能导致重大电击事故的元件失效风险被降至最低。

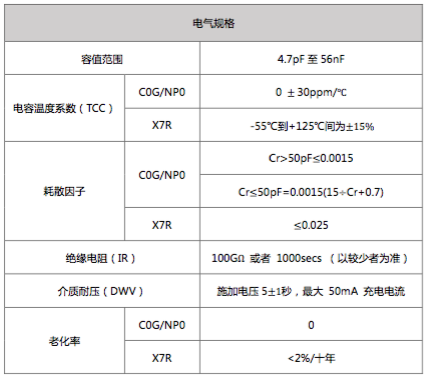

楼氏电容制造的X级和Y级安规认证MLCC系列，其电气规格如下表1所示：

表 1. 楼氏电容新安规认证MLCC系列电气规格

楼氏电容新安规认证MLCC系列规格展示

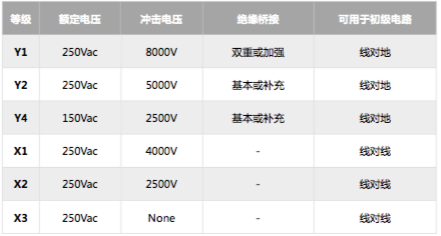

我们新的安规认证 MLCC 系列满足 Y2/X1、X1 和 X2 级要求。其子类规格符合IEC-60384-14规范，根据电容器在不同条件下可承受的峰值电压来确定，详见表2：

表 2. 六种安规认证 MLCC 系列产品的关键规格概述

在这些不同的子类中，楼氏电容现可提供四个独立的安规认证MLCC系列，每个系列的规格如下：

●  SYX/UYX系列：Y2 (250Vac)/X1 (305Vac), 1kVdc工作电压

➢  可保证4mm爬电的Y2/X1级安规电容器，高温高湿双85测试最高标准等级(IIIB)、可承受5kV脉冲电压和1kVdc，并获得TUV和UL认证。其所有元件都100%通过4kV的介质耐压（DWV） 测试，AQL测试达到4kVdc和3000Vac。

➢  系列尺寸包括1808、1812、2211、2215 和2220。

➢  该系列非常适用于电动汽车的高压电池系统。

●  SYS 系列：Y2 (250Vac)/X1 (305Vac), 1kVdc工作电压

➢  X1/Y2 级安规电容器，高温高湿双85测试最高标准等级(IIIB)、可承受5kV脉冲电压，并获得TUV和UL认证。

➢  系列尺寸包括 1808 和 1812。

➢  该系列MLCC满足所有应用的X1级要求，适用于IEC 62368规范内的所有设备，含各类音、视频及信息和通信技术设备。

●  S3X 系列：X2 (305Vac), 1kVdc工作电压

➢  305Vac 的X2级安规电容器，可承受2.5kV脉冲电压，获得TUV和UL认证。

●  S2X 系列：X2 (250Vac), 1kVdc工作电压

➢  250Vac 的X2 级安规电容器，高温高湿双85测试最高标准等级(IIIB)、可承受2.5kV 脉冲电压，获得 TUV和UL认证。

楼氏电容新安规认证MLCC系列拥有诸多优势

除了确保满足安规要求之外，该系列还具备以下规格优势：

●  便捷自动贴装

●  减少所需的电路板空间

●  更薄的外形

●  FlexiCap™ 柔性端头：该系列所有产品均可选配FlexiCap™ 柔性端头——这是我们专有的柔性环氧聚合物端头材料，加载于电容器的镍阻挡层下。与普通端头相比，FlexiCap™柔性端头可适应更大程度的电路板弯曲，以降低机械断裂的风险。

此外，楼氏电容凭借自身在高压电容领域的专业能力，能确保其各类尺寸产品均可提供业内最高范围的可用容值。
