长飞助力广西移动多地完成集中式网管试点

来源:C114通信网发布时间:2021-10-29468浏览

伴随着5G建设组网场景从D-RAN到C-RAN的演进,5G前传技术也从4G之前的传统灰光模块光纤直驱方案演进到无源WDM、有源WDM等多种WDM方案,但其也分别存在无管控和高成本等问题,对数据安全性和网络稳定性要求高的场景,如政府机关、大型智造工厂、医院、科研机构等的网络安全带来重大的挑战。

为了应对上述场景应用的迫切需求,长飞公司深度参与中国移动半有源Open-WDM方案及标准制定,迅速响应开展技术攻关和产品研发。目前,长飞公司已研发完成全套半有源Open-WDM系统,包括MWDM彩光模块、局端半有源WDM设备及板卡、远端无源合分波器以及可实现服务器级集中式网管的网管系统,可有效解决无线前传网络无管控、无保护、故障定位难、业务维护难的痛点,同时也破解了前传哑资源管理、光纤资源紧张、低成本需求等难题。

现阶段,长飞公司的半有源Open-WDM系统,已参加并通过中国移动半有源Open-WDM现网测试,全面验证了设备传输性能、OAM功能、管控接口的核心能力以及支持标准接口的网管系统,检验了相关关键技术和设备及网管系统的成熟度。

10月,在广西移动桂林公司和广西移动其他地市公司的配合下,长飞公司在广西多地完成了半有源设备的集中式网管测试验证。测试表明,通过服务器级的网管系统,可以完成对多套半有源设备的远程管理和网络保护,极大地提高了网络的安全性与维护的便利性。

本次组网采用上图所示的组网结构,该组网采用波分复用技术,实现多波道在单芯光纤上的传输,一个前传站点(BBU/3*RRU)只需要1芯光纤就能完成,可以大量节省光纤资源;同时,该组网还将局端5G DU或4G BBU侧的半有源设备接入了备纤网络,实现了1+1链路保护、主备光纤功率实时监测、自动保护倒换等保护功能;此外,该结构还实现了半有源波分设备在服务器上的集中可视化网管,能提供故障诊断定位、告警显示、告警统计、告警处理等功能,极大的降低了运营商运维部门的维护工作量,并提高了重点区域的网络安全性。

从试点的测试结果看:

1、设备承载业务正常:半有源设备业务运行正常,无丢包,可满足5G前传业务需求;

2、容错场景具备可靠性:半有源设备在系统掉电、板卡拔插等容错场景,业务状态无倒换不丢包,具备较强可靠性;

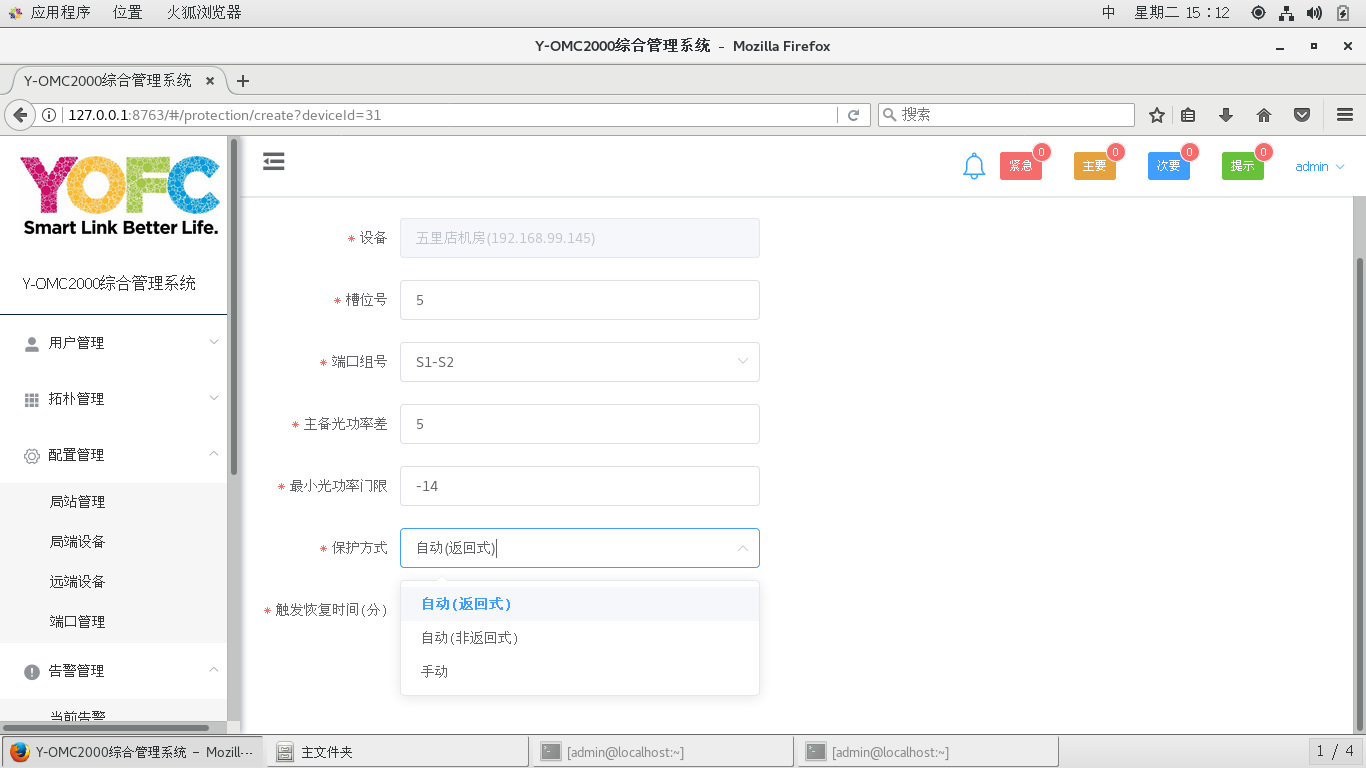

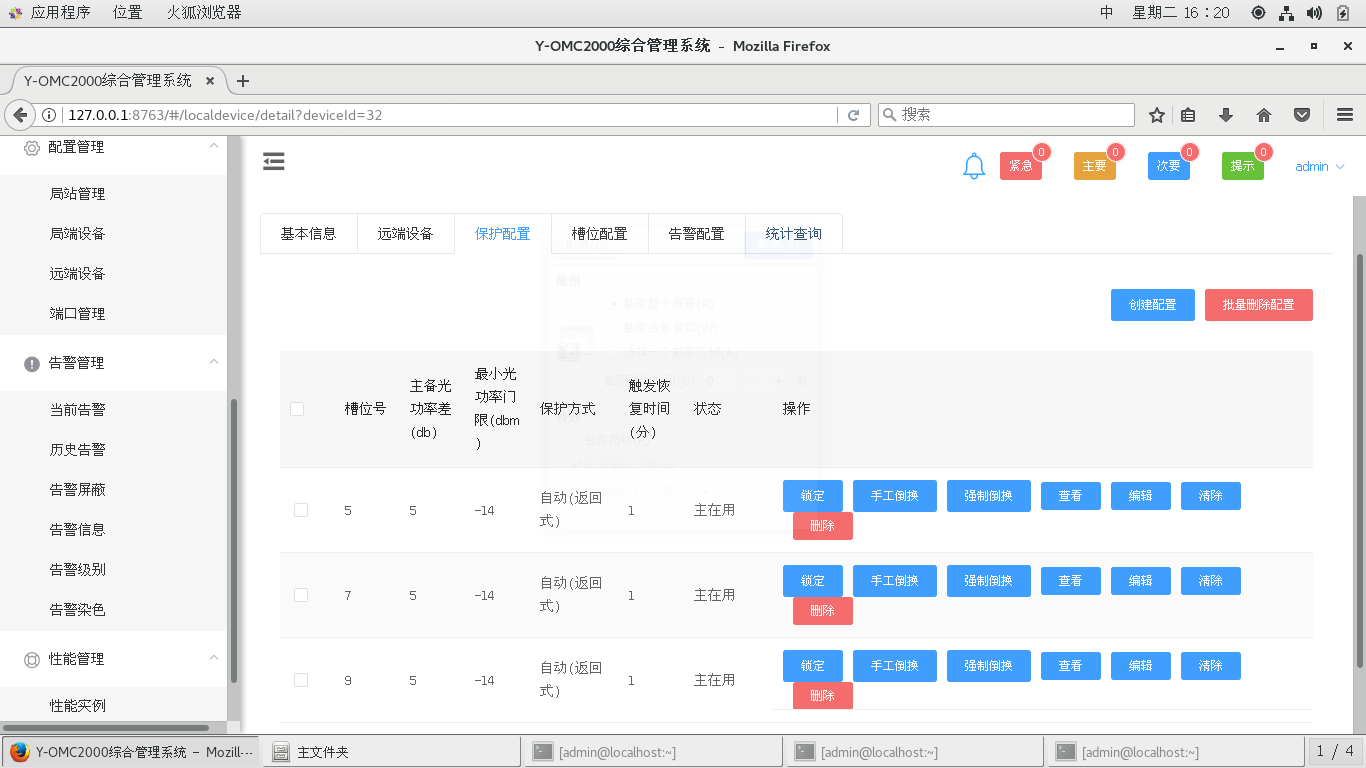

3、保护功能可靠:半有源设备可实现光层1+1 保护,当主用线路光缆出现故障,业务可在50ms内倒换至备用线路,并且可灵活设置从主用线路光缆到备用线路的往返时间及模式,满足可靠性要求较高的应用场景,便于外场故障的分析定位,维护起来方便、高效。

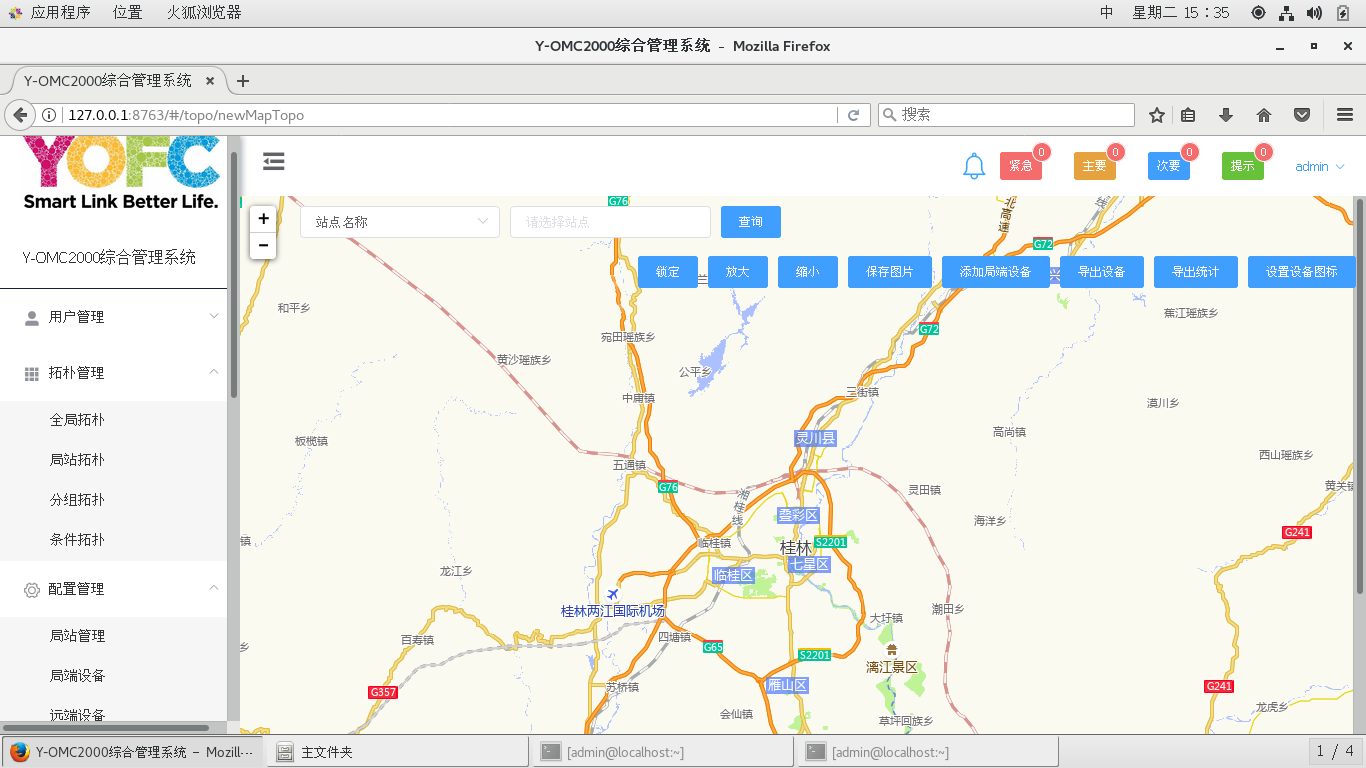

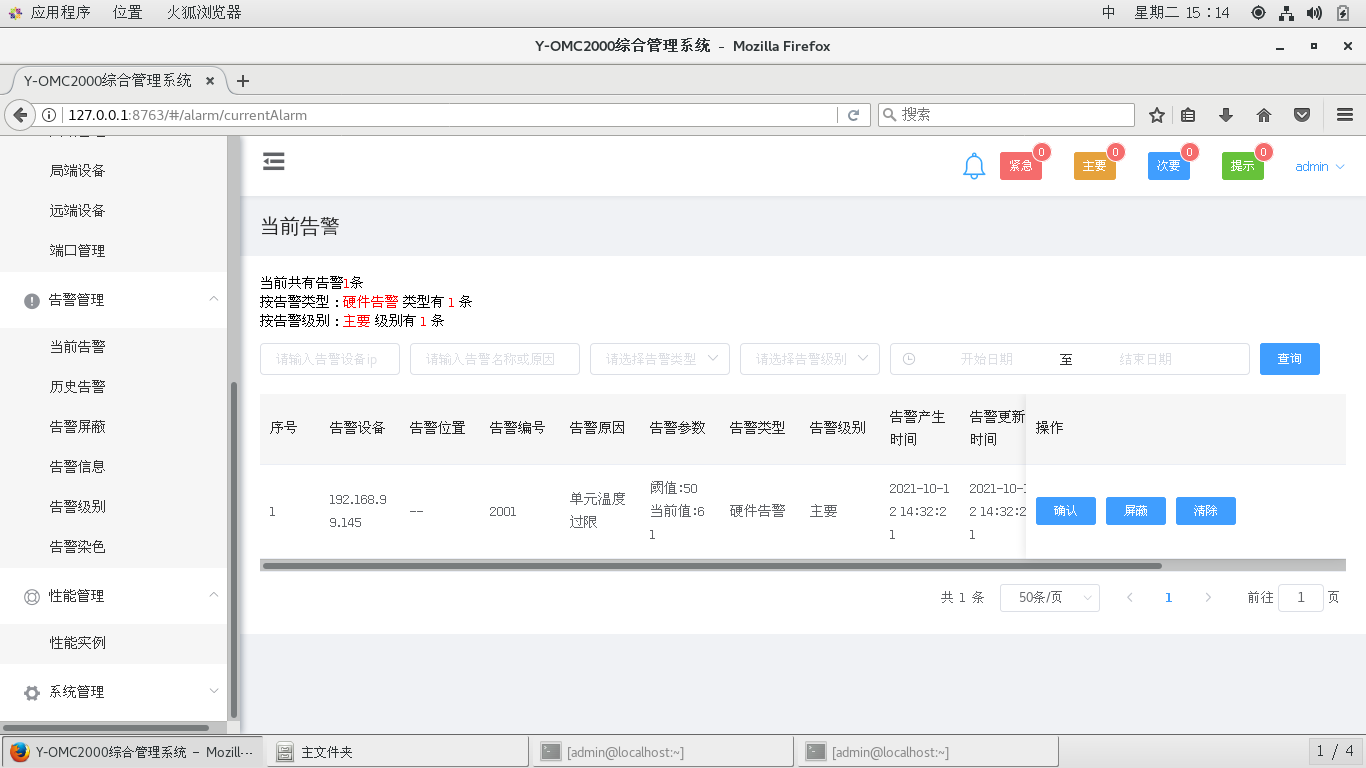

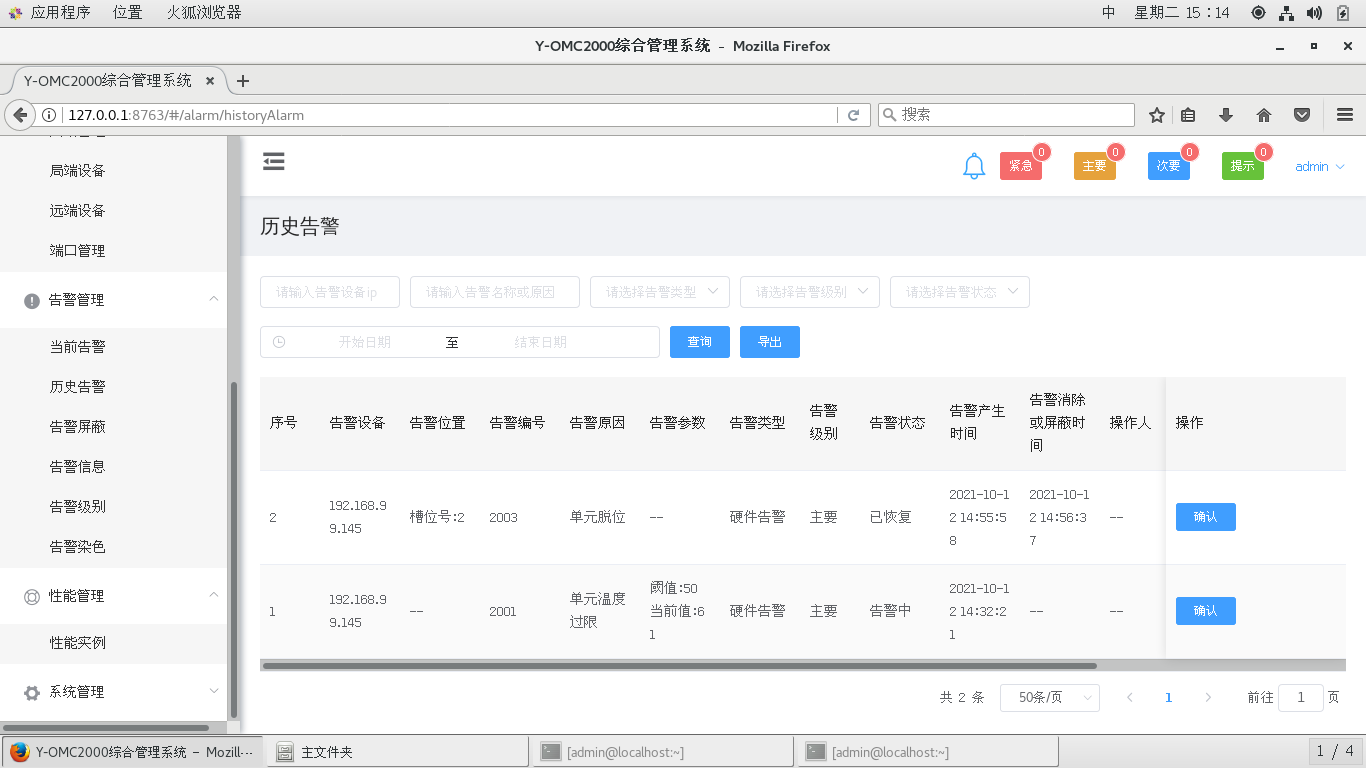

4、网管可集中化管理:新增设备和在网设备均可通过服务器级的网管可接入,实现一对多的远程管理,可远程查看告警和性能,实现统一集中化管理。

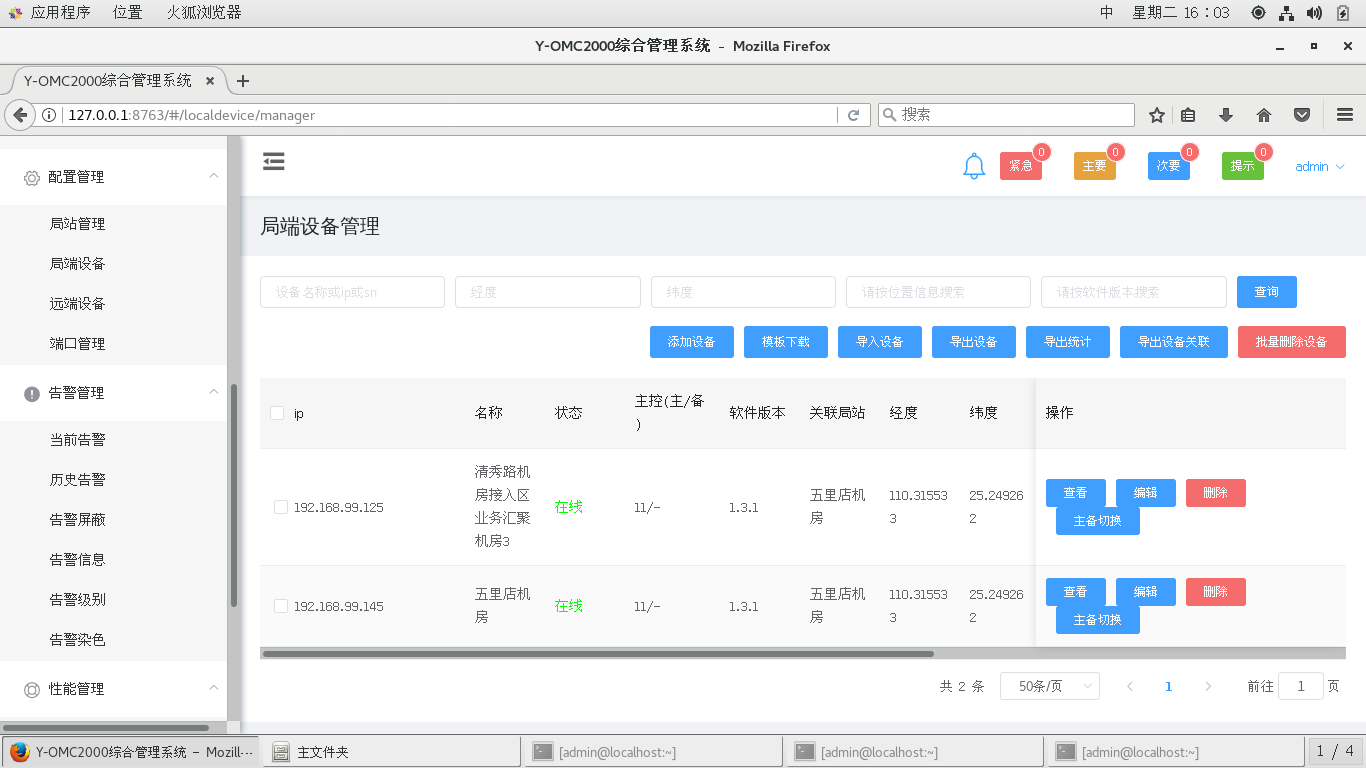

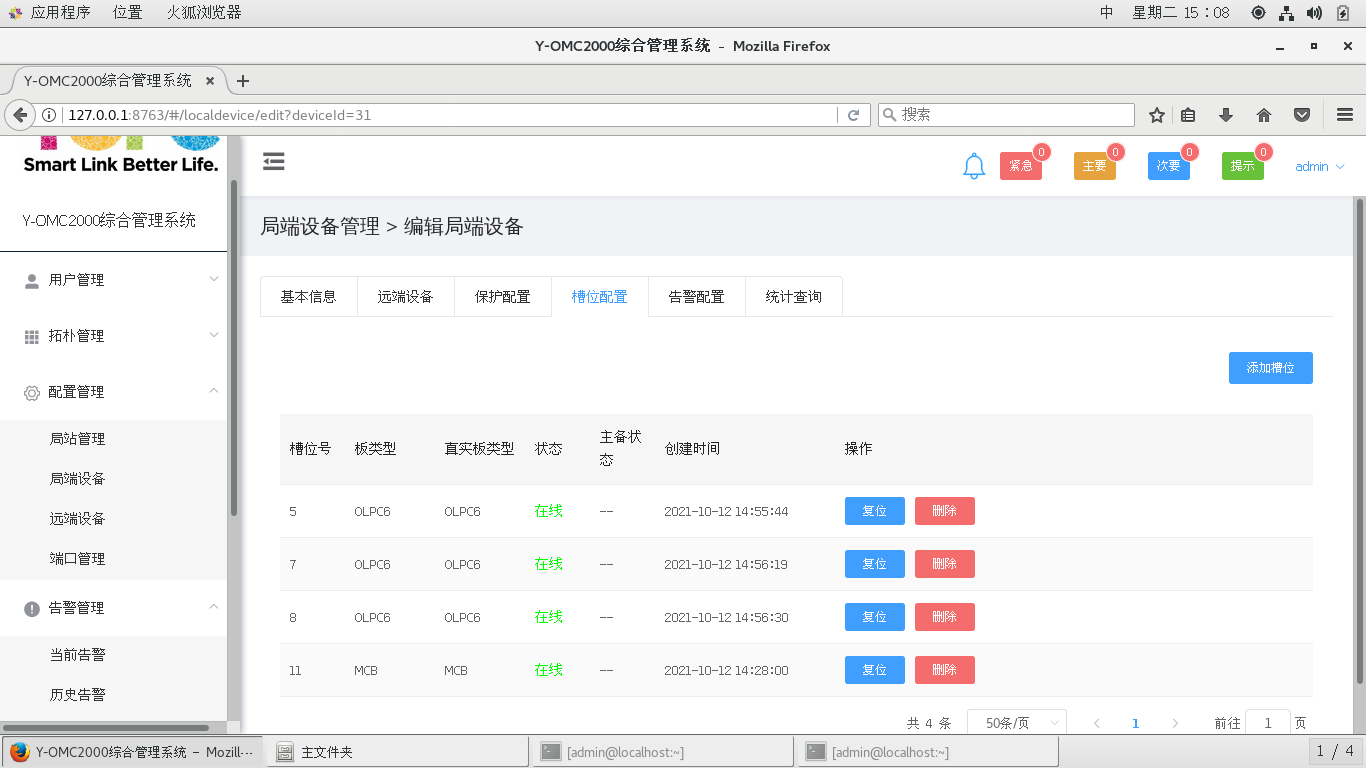

4．1、集中式网管功能测试,测试网元设备能接入集中化OMC。通过 OMC 可以访问测试设备网元,查看设备面板信息,可正常查看IP/ID、设备类型、业务板卡槽位号和状态等等

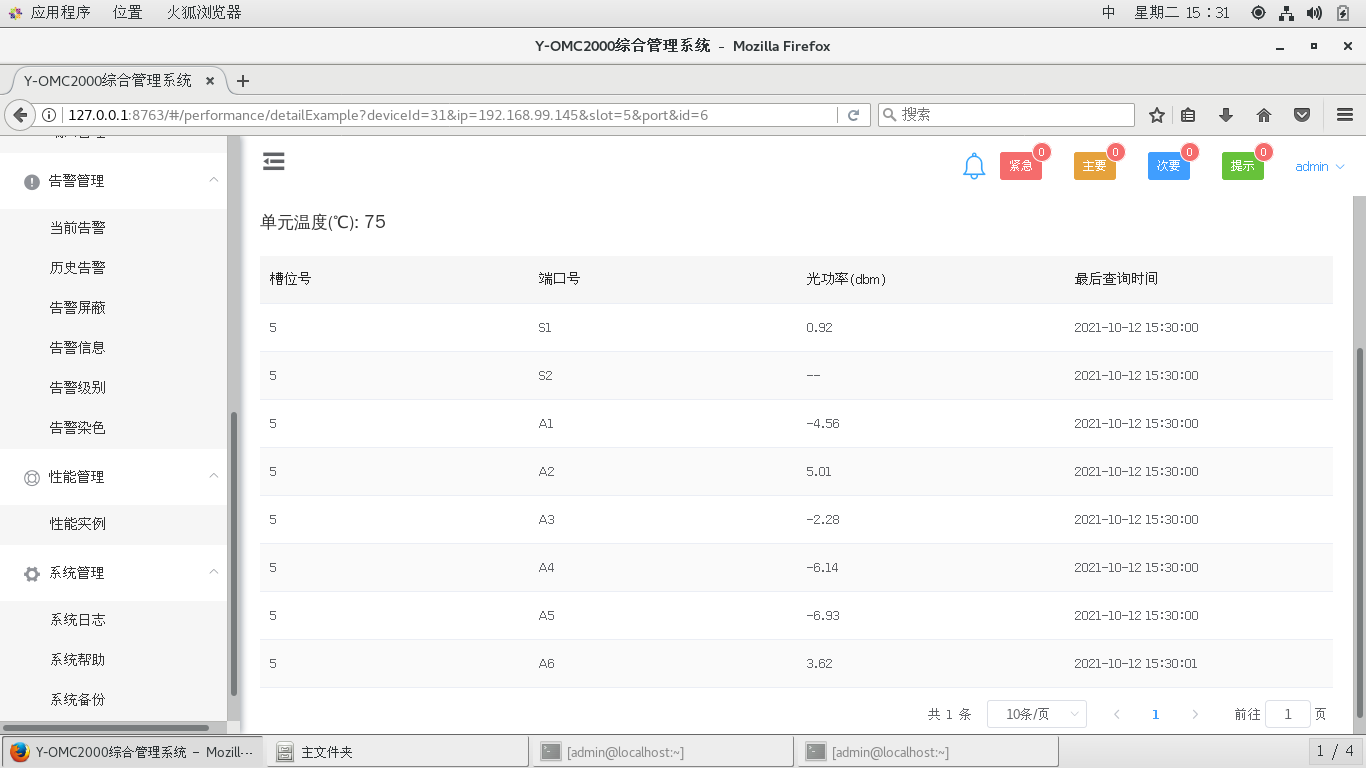

4．2、网管确认业务接入能力完成了网管系统性能管理测试。从网管界面可以读到与实际情况一致的信息——系统支持 6*25G 和 12*10G 两种场景业务的接入,每路业务正常,接收光功率分别为1小区-4．56dBm;2小区-6．14dBm;3小区-6．93dBm,均在灵敏度(-14dBm)规格范围内且有较大余量。
