ZOTAC MAGNUS ONE 迷你电竞主机开箱 在小机体内求取效能平衡点

效能跟空间在计算机主机上，向来都是天平的两端，除了高效能所带来的热度需要空间散热外，包括显示卡、存储器、电源供应器等各项零组件，也是体积越大、效能越好，看来小主机的玩家除了高度客制化外，就只能有折衷的中低阶效能选择？这次陈拔要来开箱的 ZOTAC MAGNUS ONE，就是透过重新安排各项组件的安装位置，在 8.3 公升的小型空间内，容纳最高 RTX 3070等级显示卡的电竞主机。先前陈拔对 ZOTAC 开箱介绍的产品，多半是 NVIDIA 系的 RTX 30 系列显示卡，其实 ZOTAC 在小型主机领域也推出了相当多产品，这次推出的 ZOTAC MAGNUS ONE，则是针对小型主机的爱好者，提供中高阶电竞主机性能的产品。

●ZOTAC MAGNUS ONE 开箱、配件与外观设计

202110/news/20211027/16353116641789472.jpg" title="1.jpg" alt="1.jpg"/>

ZOTAC MAGNUS ONE 的盒装正面，采用类似笔记型计算机的提箱设计，另外在右上角还有获得今年红点设计奖的标示。

ZOTAC MAGNUS ONE 的盒装上方，标示了了机身款式，陈拔这次借到的是采用 RTX 3060显示卡以及 Intel Core i5-10400 处理器的 ECM53060C 型号。

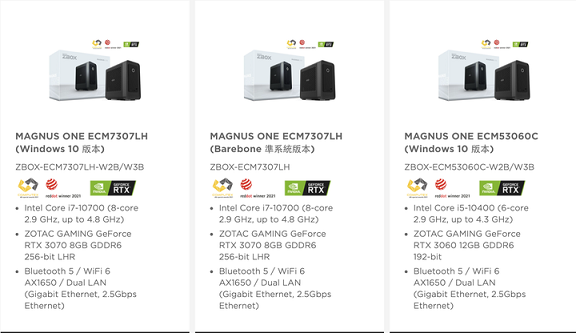

ZOTAC 最高提供 Intel Core i7-10700处理器搭配 RTX 3070 LHR 显示卡的版本（最左侧），陈拔这次测试的则是最右侧的型号，另外也有未含作业系统的 BareBone 准系统版本。

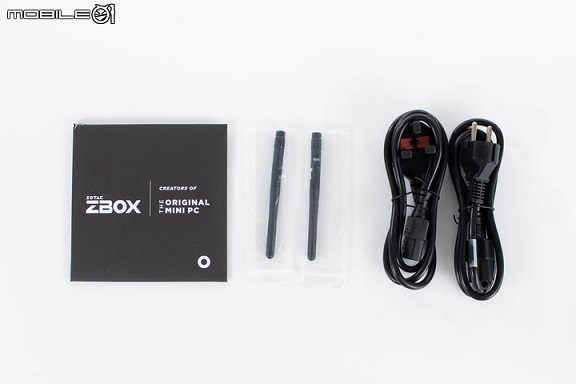

盒装配件内容：包括多国语言手册、WiFi 天线、电源线。其实应该还有一个内含驱动程序的 USB 随身碟，不过同样因为是测试机的缘故，所以就没有了。

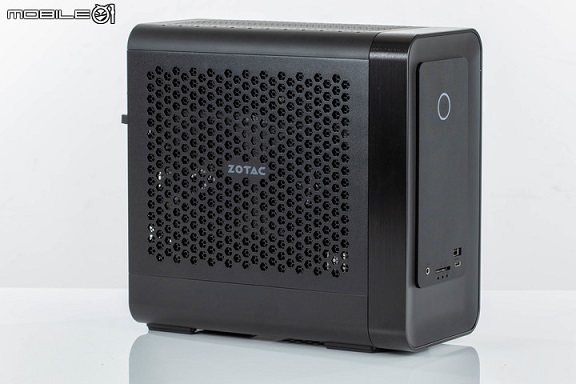

直接来看 ZOTAC MAGNUS ONE 的外观，主要采用金属材质作为机身材料，并且在侧面、上方、后方都具有大面积的冲孔散热设计。

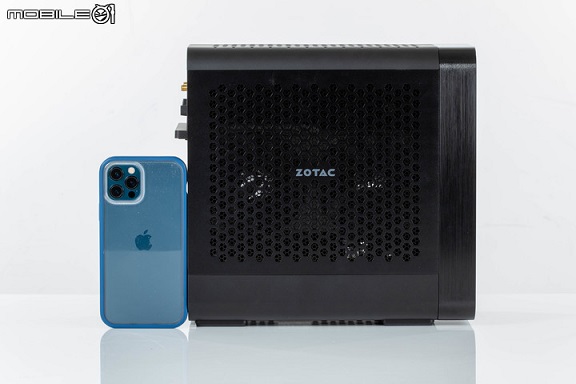

官方的机身尺吋：265.5mm x 126mm x 249mm，陈拔实际跟自己的 iPhone 12 Pro 来比一下大小，ZOTAC MAGNUS ONE 真的很小一台。

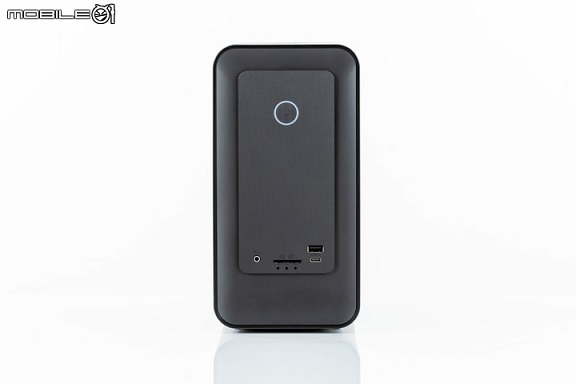

ZOTAC MAGNUS ONE 的正面，透过稍微内凹的设计做出具有层次的视觉感，中央上方为圆形的电源按键，并且具有环形的 LED 指示灯。下方则是正面 IO，提供包括 3.5mm 耳机／麦克风孔、SDXC 读卡机、 USB 3.0 Type-A 连接埠、USB 3.0 Type-C 连接埠。另外在 SD 读卡机下方则是电源、WiFi 以及硬盘运作 LED 指示灯。

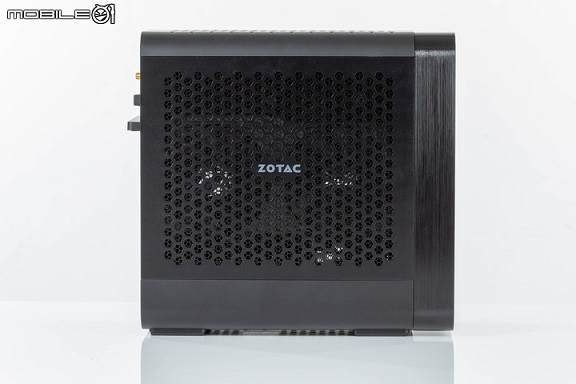

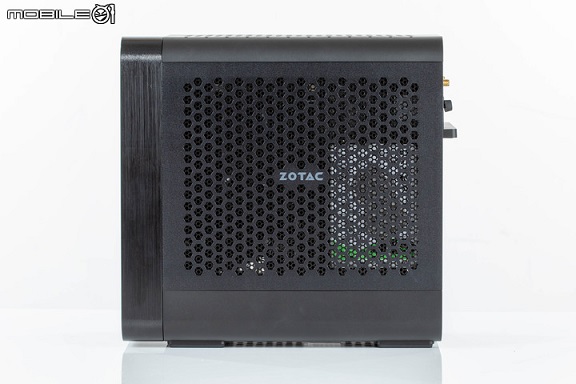

ZOTAC MAGNUS ONE 的侧面，几乎整个侧板被散热用的冲孔所占满，如果有密集恐惧症的人......。

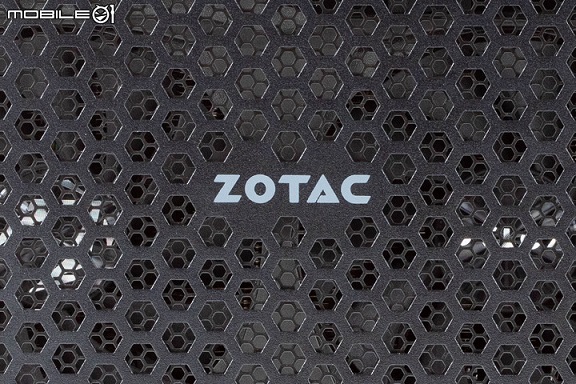

靠近看冲孔设计，可以发现其实是以两层结构组成。

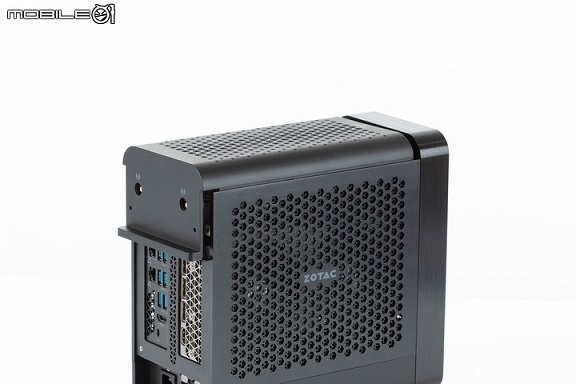

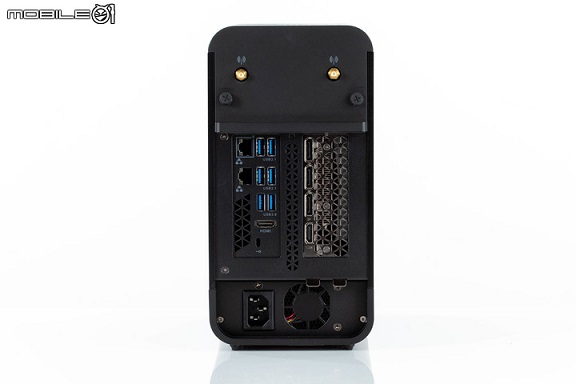

另一侧面也是采用同样的设计，另外可以看到机身前端侧边部分则是采用金属发丝纹的处理。ZOTAC MAGNUS ONE 的背后布局，由上至下分别为 WiFi 天线接点、机壳手转螺丝、主机板 IO（左）、显示卡 IO（右）、电源线插孔以及电源供应器散热风扇。

ZOTAC MAGNUS ONE 机身背面的 IO 布局，左方的主机板提供两组 2.5 GbE 有线网络连接埠、四组 USB 3.1 Type-A 连接埠、两组 USB 3.0 Type-A 连接埠、一组 HDMI 1.4 连接埠。右方的显示卡则是提供三组 DisplayPort 1.4a 连接埠以及一组 HDMI 2.1 连接埠。另外可以看到中央还有三角形设计的散热格栅。

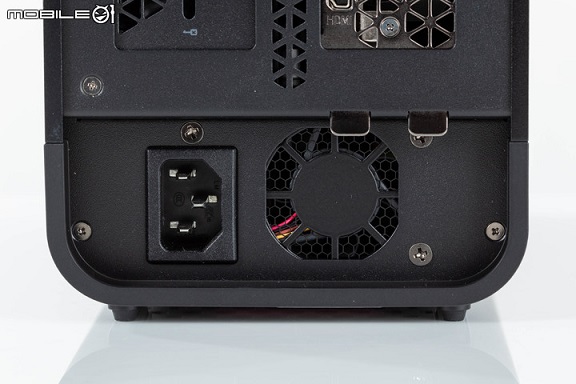

ZOTAC MAGNUS ONE 机身背面最下方的电源供应器安装位置。右上角的两个金属挡板则是显示卡固定插销。

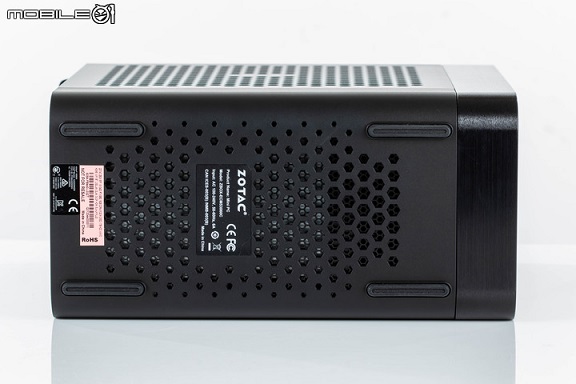

ZOTAC MAGNUS ONE 机身底部，一样具有大面积的冲孔设计，四个角落则是有橡胶缓冲垫。橡胶缓冲垫采用长条形设计，高度约为 3mm 左右。

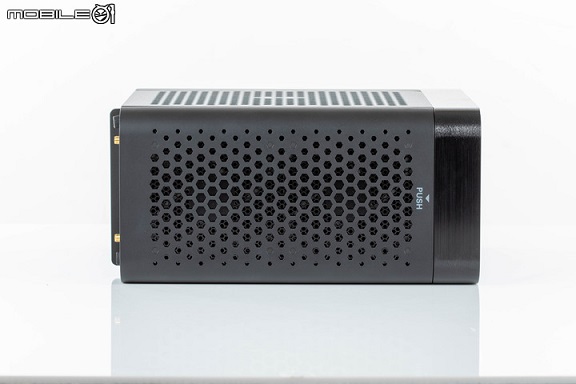

ZOTAC MAGNUS ONE 的上方设计，跟底部与侧边采用同样设计，另外在接近机身前端有开启的方向提示。

●ZOTAC MAGNUS ONE 内部配置

ZOTAC MAGNUS ONE 的主机板并非采用一般的 Mini-ITX 规格，而是采用客制化主机板布局，来达到空间配置最佳化的效果，并且提供方便的升级弹性。

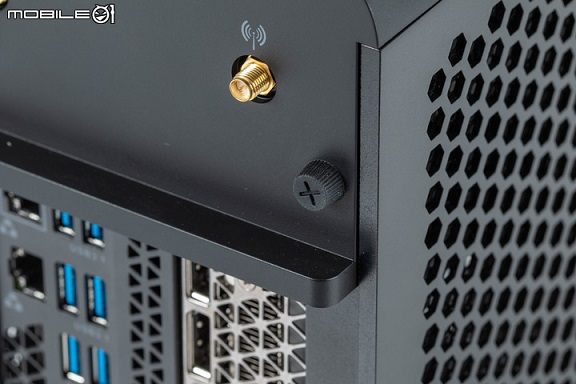

要拆开 ZOTAC MAGNUS ONE 前，需要先松开机身后方的两颗橡胶手转螺丝。

接着就可向后推开整个机身上盖。

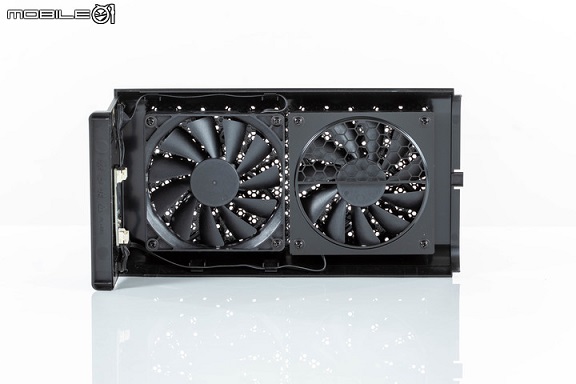

机身上盖内侧具有两具散热风扇，采用向上排风的方式设置。

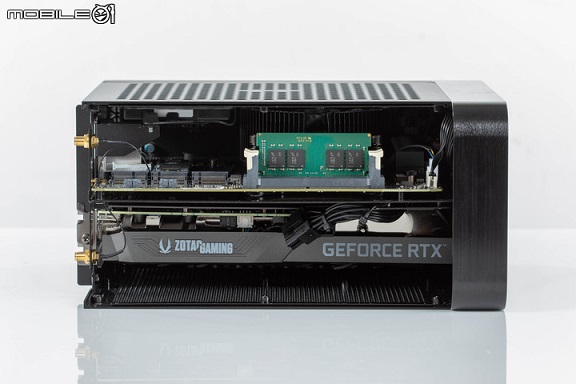

ZOTAC MAGNUS ONE 内部采用分隔两侧的布局，上方（右侧）部分为主机板、AOD606处理器、硬盘机的安装位置，下方（左侧）则是显示卡的安装位置，看到这里怎么有种跟 Intel 上一代 NUC Ghost Canyon 差不多的感觉。

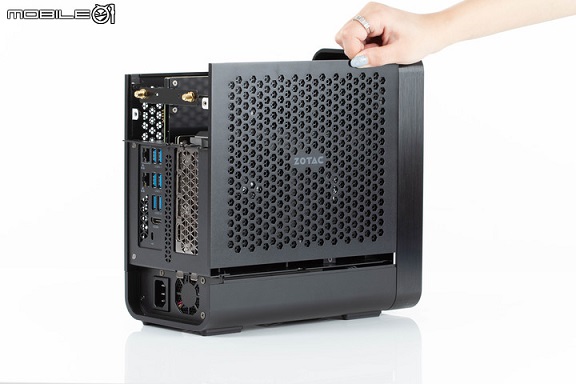

移除机身上盖后，就可向上抽出机身侧板。

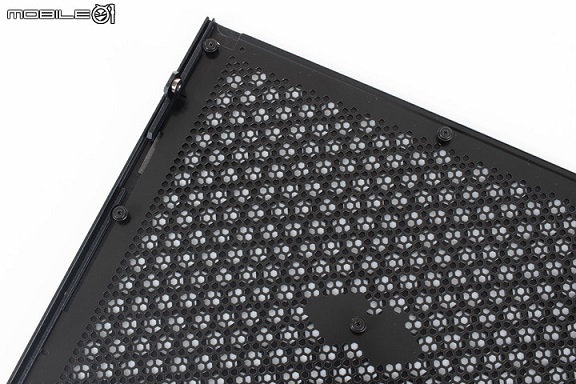

侧板采用两层的设计，卸除周围螺丝后可拆下清洁。

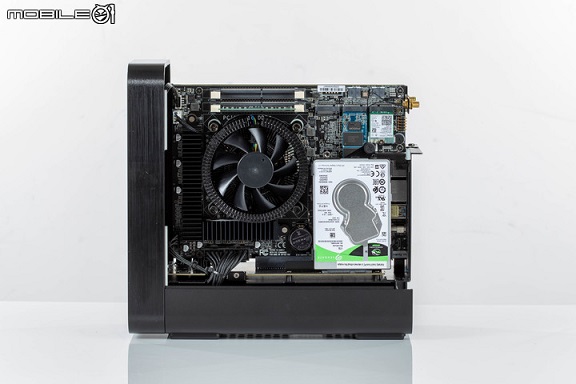

主机板侧的布局，可以看到 ZOTAC MAGNUS ONE 在处理器部分采用空冷设计，存储器插槽设置在处理器上方，右侧则是 SATA HDD、M.2 SSD、M.2 WiF 网卡的安装位置。

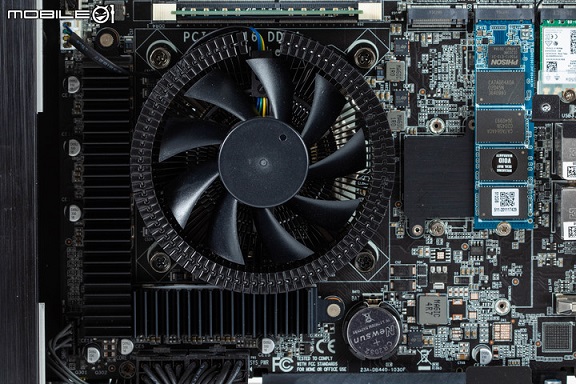

ZOTAC MAGNUS ONE 的处理器散热设计，采用圆形的空冷散热器搭配散热片，并且可卸除让使用者更换处理器。

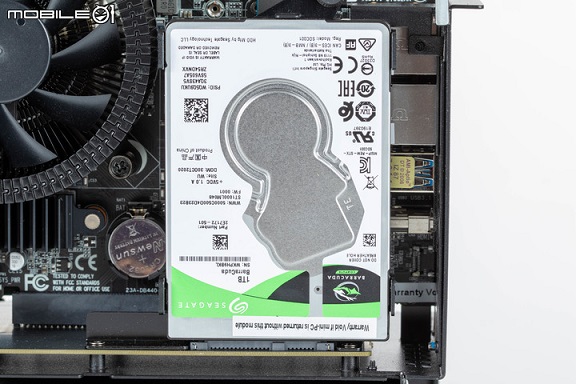

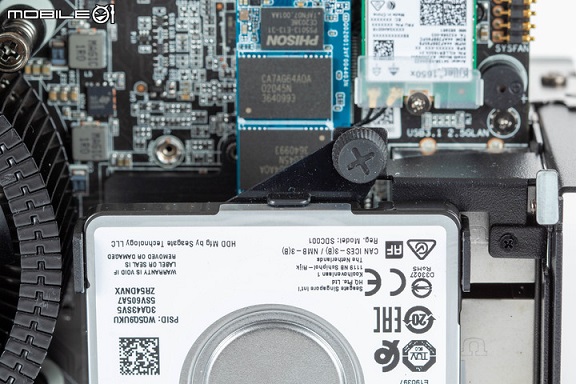

最靠近机身外侧则是 2.5 吋 SATA 硬盘机的安装位置，出厂时先预装了 Seagate Barracuda ST1000LM048 硬盘机，为 5400转、128 MB 快取、1TB 容量规格。

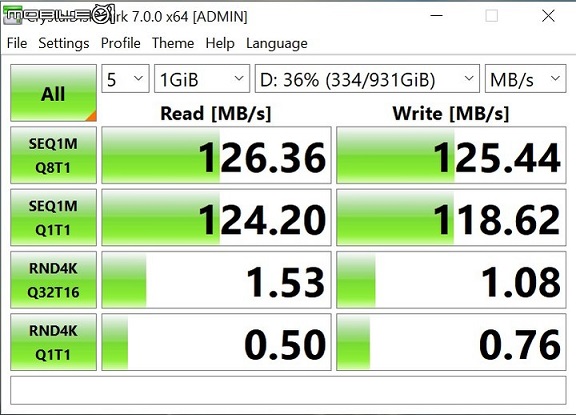

快速用 Crystal DiskMark 测一下效能，得到读写均在 125 MB／s 左右的水平，看来更换成 SATA SSD 是势在必行。

松开上方手转螺丝后，就能够卸除 2.5 吋硬盘架，方便让使用者更换成 SATA SSD。

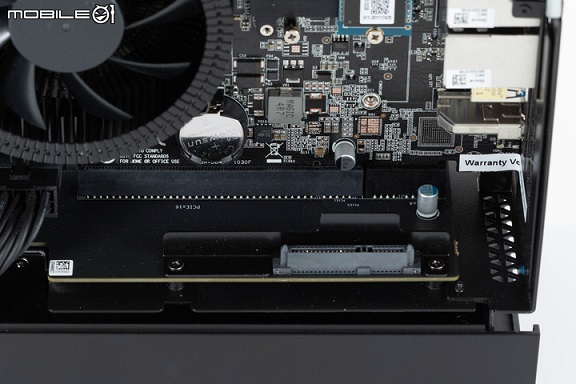

SATA SSD 插槽，采用设置在机身底部的转接卡上，并非直接设置在主机板上。

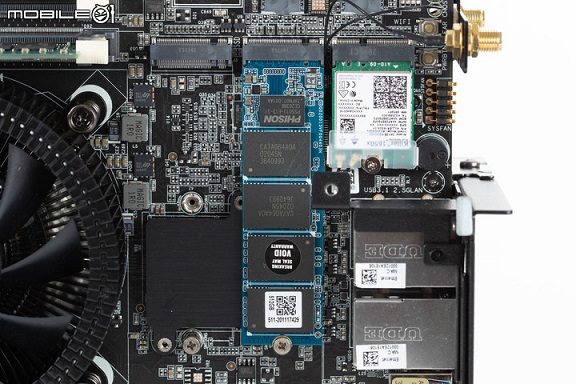

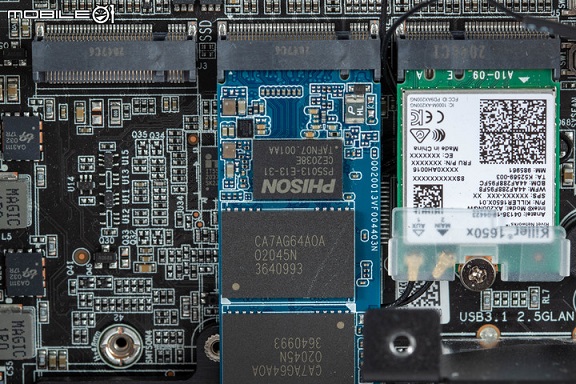

在 SATA 硬盘后方则是 PCIe M.2 插槽，ZOTAC MAGNUS ONE 提供了三组 M.2 插槽，最右方靠近机身后方为无线网卡安装位置，左侧两组则是提供 M.2 SSD 安装，两组插槽都提供 PCIe x4 频宽，规格则是采用 PCIe Gen 3。

不过这两组 M.2 插槽还是有所不同，右侧提供最长 2280规格的模块安装，并且支援 SATA M.2 SSD，而中央插槽则是支援最长 22110规格模块安装，不支援 SATA M.2 SSD，但支援 Intel Optane SSD。

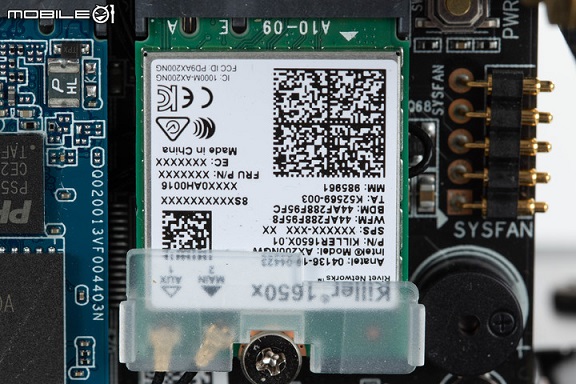

无线网卡采用 Killer 1650x，提供 WiFi 6 以及蓝牙 5.0 连接。

ZOTAC MAGNUS ONE 出厂预装的 SSD 采用 Dramless 的设计，看配置应该是 CUBEX 速柏的产品，控制器采用群联的 5013-E13-31，最高提供读取 2500MB／s、写入 2100MB／s 性能。颗粒则为长江存储的 64 层 3D TLC，单颗容量为 128 GB。

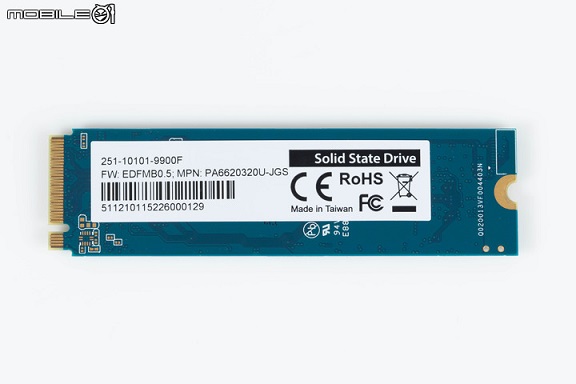

SSD 采用单面配置的设计。

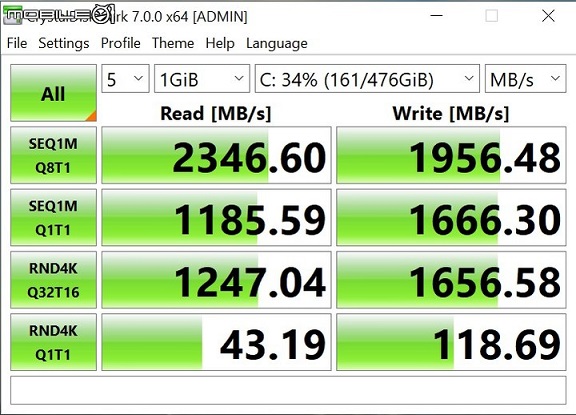

同样也用 Crystal DiskMark 测试效能，跟 群联 5013-E13-31 控制器的官方性能落差并不算大。

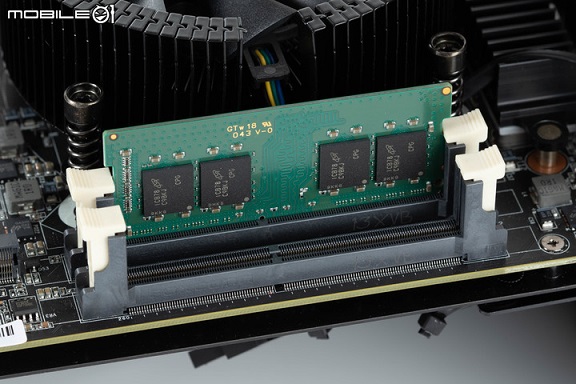

存储器插槽部分则是设置在处理器上方，提供两组 SO-DIMM 规格插槽，支援 DDR4存储器，出厂时已先预装了一条 16GB的模块，不过规格书上面表示这台 ECM53060C 仅支援 DDR4-2666 规格。

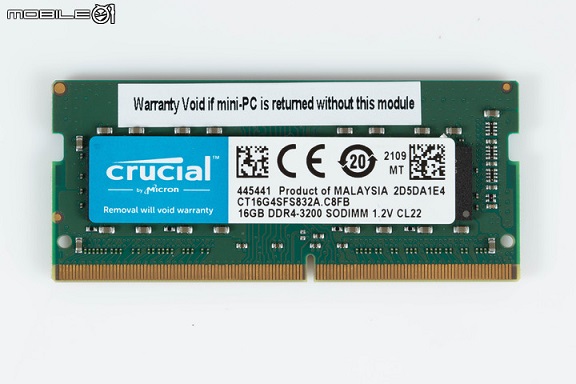

但原厂安装的存储器模块为美光 Crucial DDR4-3200 16GB 的产品，实际上会降频到 DDR4-2666 规格运作。

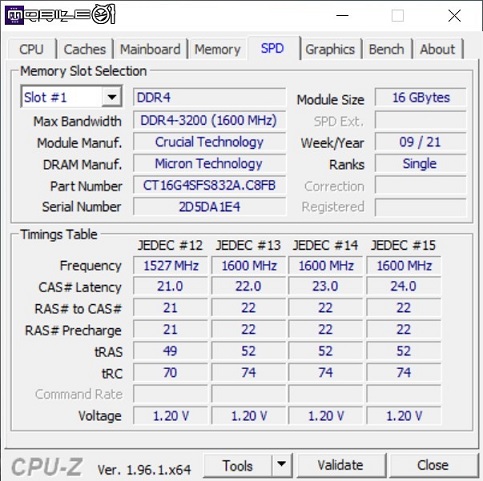

在 CPU-Z 的存储器信息显示。

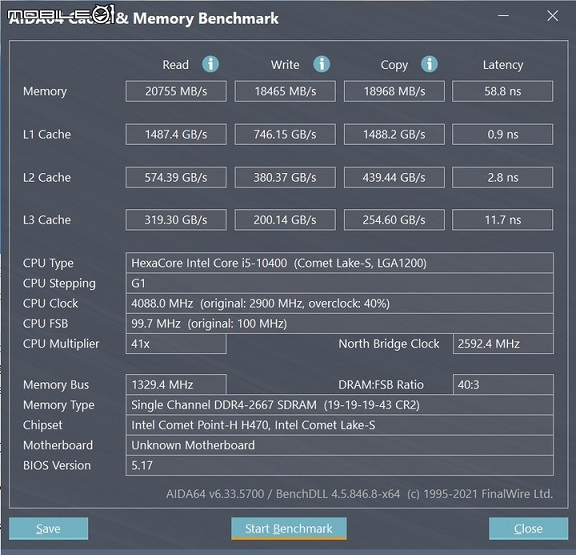

在 AIDA64 中的存储器效能表现，可以看到存储器实际运作时的时脉为 2667MHz。

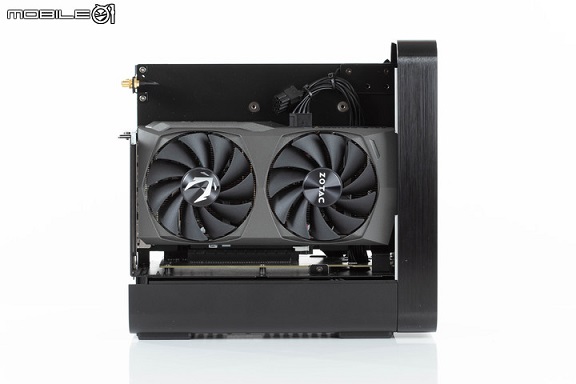

机身的另一侧则是显示卡的安装位置，这台 ECM53060C 型号安装的是 RTX 3060 显示卡。

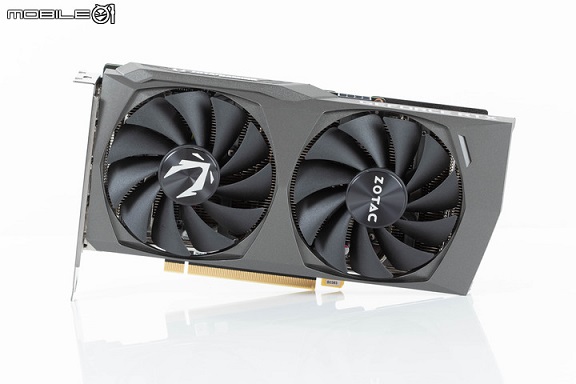

所安装的显示卡为 ZOTAC GAMING GeForce RTX 3060 Twin Edge，为无超频的版本，卡身长度为 224.1mm。

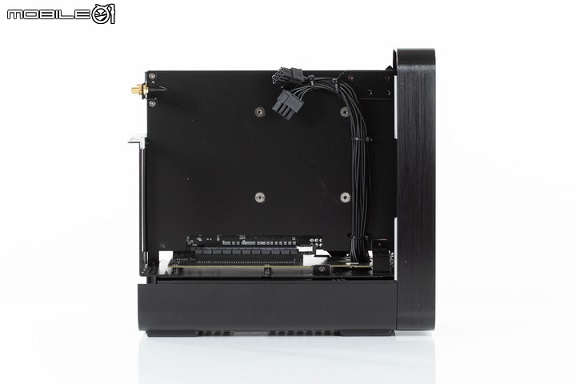

ZOTAC MAGNUS ONE 卸除显示卡后的安装空间，提供两组 8 Pin PCIe 电源供应，ZOTAC 官方文件表示 ZOTAC MAGNUS ONE 最长可安装 230mm、2 Slot 卡高的显示卡，显示卡供电上限则为 220W，官方支援的 ZOTAC GAMING GeForce RTX 3070 Twin Edge OC LHR 应该就是最大可安装的款式了。

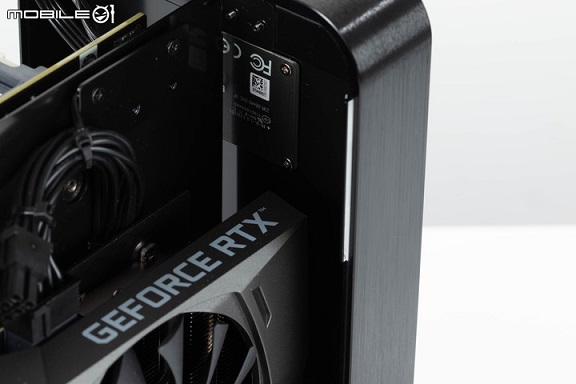

ZOTAC MAGNUS ONE 安装 ZOTAC GAMING GeForce RTX 3060 Twin Edge 后，前端所剩余的空间。

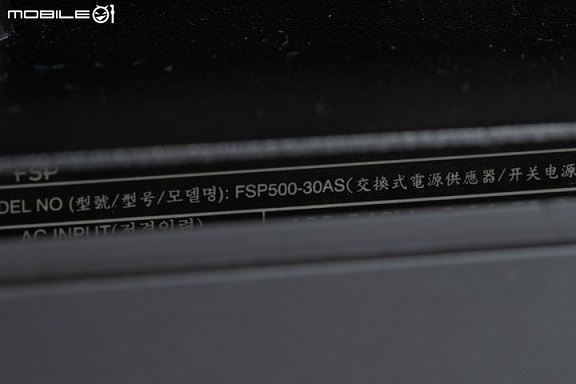

电源供应器则是采用全汉 FSP 的 FSP500-30AS，是为 NUC 或是小型主机所设计的电源供应器，具有 80 PLUS 白金电源效率以及高输出时低噪音的特性。

●ZOTAC MAGNUS ONE 效能实测

这次陈拔借来的 ZOTAC MAGNUS ONE 是属于比较低阶的 ECM53060C 款式，搭载 Core i5-10400 处理器、搭配 H470芯片组以及 RTX 3060 显示卡，以下是比较详细的规格：

◆处理器：Intel Core i5-10400

◆主机板：ZOTAC 客制化 H470 主机板

◆显示卡：ZOTAC GAMING GeForce RTX 3060 Twin Edge

◆存储器：Micron DDR4-3200 16GB x1

◆系统 SSD：客制 PCIe Gen 3 SSD 512 GB

◆SATA 硬盘机：Seagate Barracuda ST1000LM048 1TB 5400 转

◆电源供应器：全汉 FSP 500-30AS

接着透过 3DMark、PCMark 等软件来看 ZOTAC MAGNUS ONE 的整体效能表现，首先是游戏显示效能的 3DMark 部分：

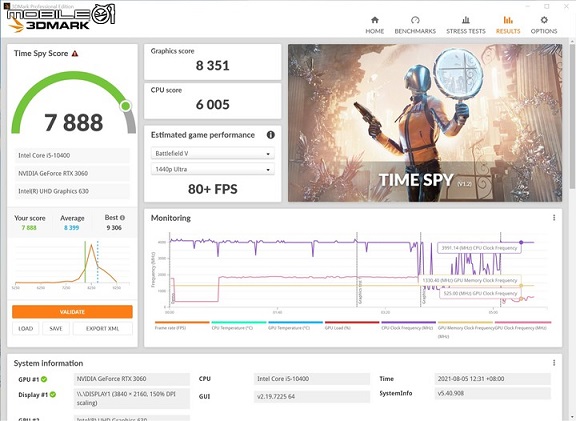

运用 DirectX 12 API 进行测试的 3DMark Time SPY 游戏效能显示结果，可以在战地风云 V 游戏中，以 1440p 最高等级维持 80fps 以上的效能，大致上符合 RTX 3060 显示卡的表现，不过跟陈拔测试过的 RTX 3060 超频显示卡的效能相比，ZOTAC GAMING GeForce RTX 3060 Twin Edge 的表现稍弱一点。

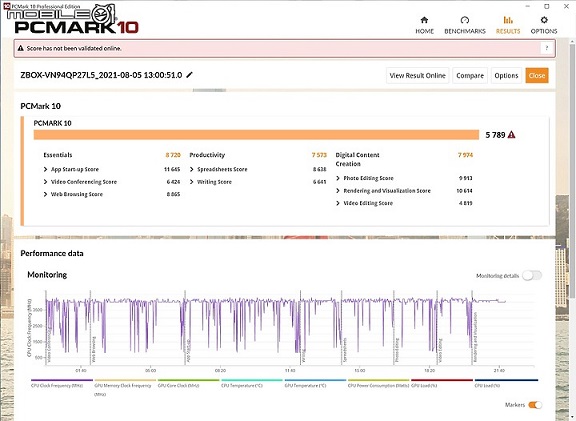

接着是一般工作、内容创作效能的 PCMark 测试部分，以下是测试结果：

可以看到 ZOTAC MAGNUS ONE 所搭载的 Intel Core i5-10400 处理器，在大部分工作负载状况下，能够维持 3.8 GHz 以上的时脉运作，所得到的实际效能表现也在中阶处理器中算是不错的表现。

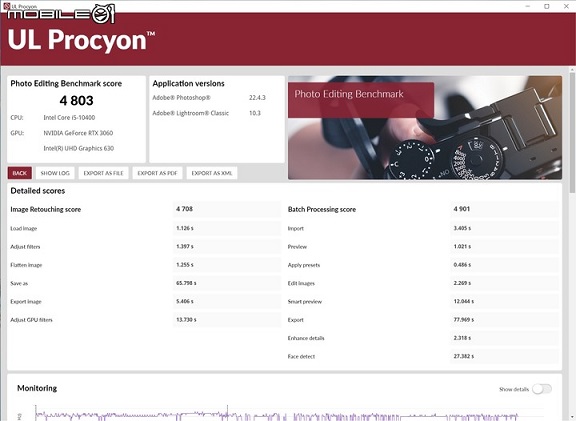

而单就内容创作效能部分，陈拔则是以 UL Procyon 来看 ZOTAC MAGNUS ONE 在 Adobe Photoshop／Lightroom Classic 以及 Premiere Pro 中的效能表现，以下是测试结果：

就是测试结果来看，ZOTAC MAGNUS ONE 在处理大量静态照片时的效能，大致符合 Intel Core i5-10400 6 核心处理器搭配 16GB 存储器的设定，比起最近陈拔测试的 AMD Ryzen 5 5600G APU 稍弱。但在影片剪辑效能部分，则是受到 RTX 3060 显示卡加速的帮助，在这部分仍有一定的效能表现。

●ZOTAC MAGNUS ONE 游戏效能测试

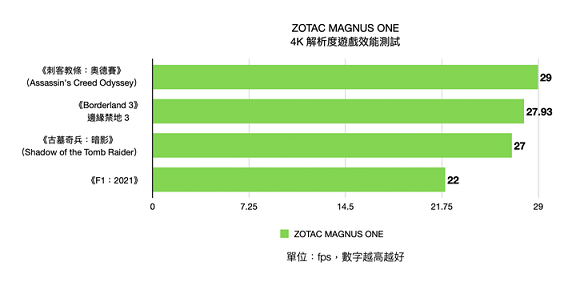

既然 ZOTAC 对 MAGNUS ONE 的定位在迷你的电竞平台，所以在这部分陈拔也实际利用游戏进行测试，这次陈拔利用 《刺客教条：奥德赛》（Assassin's Creed Odyssey）、《Borderland 3》边缘禁地 3、《古墓奇兵：暗影》（Shadow of the Tomb Raider）、《F1：2021》等四款游戏，在 4K 分辨率下进行效能测试，结果如下：

就游戏效能表现来看，ZOTAC MAGNUS ONE 在 4K 分辨率下能维持接近 30fps 的帧率表现，在 1440p 分辨率下要顺顺玩游戏应该不成问题，当然如果要更高一点的性能表现，就要换成 RTX 3060Ti 或是 RTX 3070 的显示卡了。

●ZOTAC MAGNUS ONE 噪音与表面温度表现

很多人对小主机的印象就是在负载运作时温度会提升的较快，风扇噪音也会很明显。而陈拔也在进行 CPU-Z 进行处理器压力测试以及 3DMark Time SPY Extreme 显示卡压力测试时，量测 ZOTAC MAGNUS ONE 外部的噪音以及表面温度，所获得的结果如下：

在利用 CPU-Z 进行处理器压力测试的部分，处理器的最高温度为 74℃，由于 Intel Core i5-10400 处理器的温度不高，在压力测试时并不会让风扇转速拉高太多。

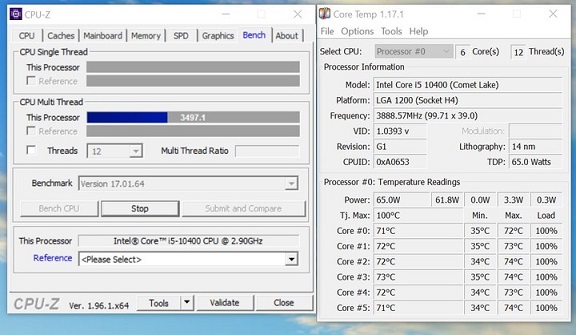

利用 CPU-Z 压力测试的温度结果。

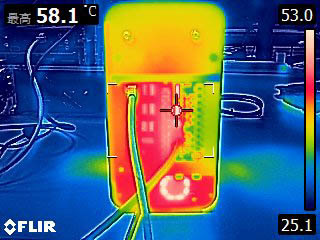

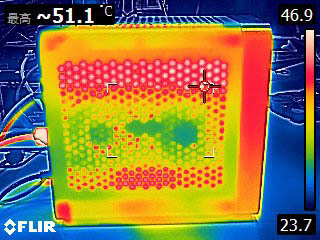

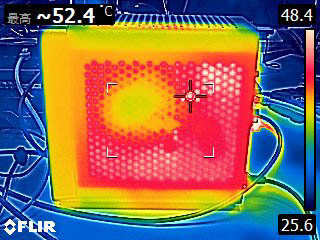

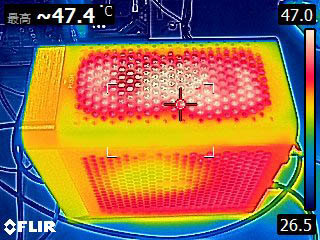

这时以 FLIR 测温仪与分贝计测量 ZOTAC MAGNUS ONE 的表面温度与噪音，结果如下：

处理器风扇外侧

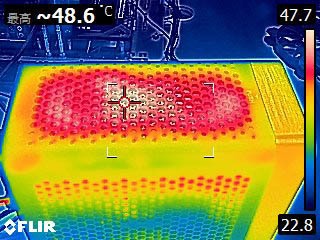

机身顶部

机身后方

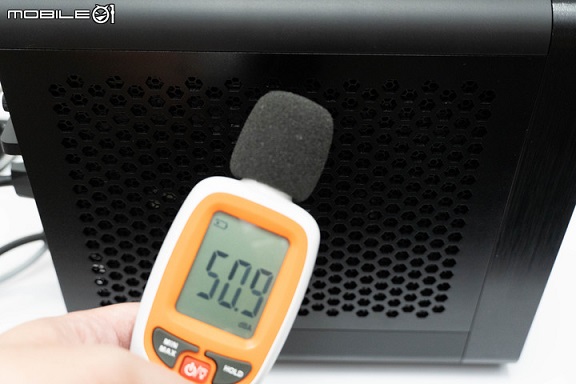

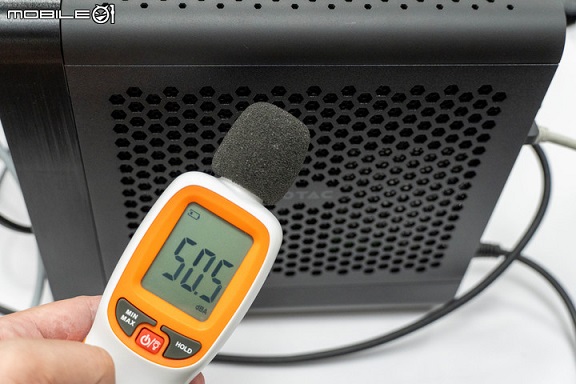

处理器侧的噪音值，仅在 50 dBA 左右。

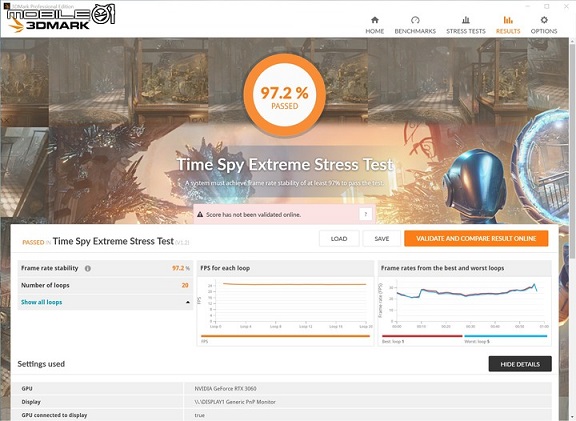

另外在利用 3DMark Time SPY Extreme 进行显示卡压力测试的部分，以下是测试结果：

在 4K 分辨率、DX12的 3DMark Time SPY Extreme 连续测试 20 次的状况下，ZOTAC MAGNUS ONE 能保持约平均 24.5 fps 的稳定运作性能。

这时以 FLIR 测温仪与分贝计测量 ZOTAC MAGNUS ONE 的表面温度与噪音，结果如下：

显示卡外侧

机身顶部

显示卡外侧的音量也是维持在50 dBA 左右。

虽然 ZOTAC MAGNUS ONE 在负载运作时，机体表面温度会上升到 50 ℃ 左右，但是透过表面大量的冲孔设计，能够直接将内部热气排出，也让内部风扇维持较低的转速运作，所以实际上在工作时并不会有明显的噪音产生，但就是要注意尽量别碰触机体外壳就是了。

●ZOTAC MAGNUS ONE 实测总结

就这次开箱测试的结果来看，ZOTAC MAGNUS ONE 算是在这类小主机中，设计上对使用者相对友善的款式，透过左右分舱的形式，隔开处理器与显示卡两个主要发热源，并且透过大面积的冲孔外壳，直接将热气排出，虽然让机体表面有较明显的热度，但确保了在负载运作时的稳定性，以及避免内部积热让风扇转速拉高产生明显噪音，以取舍来说算是相对好的做法。

另外 ZOTAC MAGNUS ONE 的优势在自行升级的容易度上，包括 2.5 吋硬盘、SSD、存储器、显示卡等，都设置在使用者方便拆换的位置，或是提供手转螺丝＋硬盘架这种简单拆卸方式，不用透过『重重险阻』就能更换。唯一可惜的就是受限于机体大小，在处理器散热以及显示卡长度上面有所限制，无法再更换成更高阶的产品，不过这就是小型主机，总是要在散热跟效能间有所取舍。
