是德科技提供完善的LED驱动电源测试方案

气体节能灯用了20年的时间才成功取代白炽灯，而LED作为新型节能光源只用了几年的时间便主导了照明市场。相比气体节能灯来说，LED照明光效更高，更环保，易控制，技术门槛低，寿命更长。LED灯珠的寿命一般在50000小时以上，不同于以往白炽灯或者气体灯需要更换灯泡的时代，LED照明系统中相对容易损坏的却是驱动电源。随着LED照明的快速发展，LED驱动电源厂家众多，行业竞争激烈，成本控制严格，驱动电源的设计者往往被要求以更低的成本，更短的上市时间来实现客户的需求。

另一方面，基于物联网技术，以LED光源、无线通信和智能传感为核心的高效节能、环保健康和人性化的照明系统已经成为目前智能路灯，楼宇照明，展馆灯光设计等的追求方向，这也使得LED驱动电源不在局限于电源部分，无线通讯技术也更多的融合到LED驱动模块设计工程中。

是德科技作为电子测量行业领导者，提供LED驱动电源完整的测试方案，从器件到整机，从测试到认证，从电源到通讯，帮助工程师更快速的验证产品质量，加速产品上市。具体方案包括：

1、元器件测试：

2、 板级测试：

在板级测试领域，LED驱动电源和通用的AC-DC电源区别不大，相比来说，LED驱动电源的测试有以下几点新的要求：

1， 输出端的测试更注重电流特性，比如电流纹波，电流过冲等。
2， 支持调光的驱动电源需要测试更多不同负载条件下的效率，电流纹波等。
3， 对待机功耗有明确的测试要求
4， 一般有内部总线通讯，比如I²C，I²S等

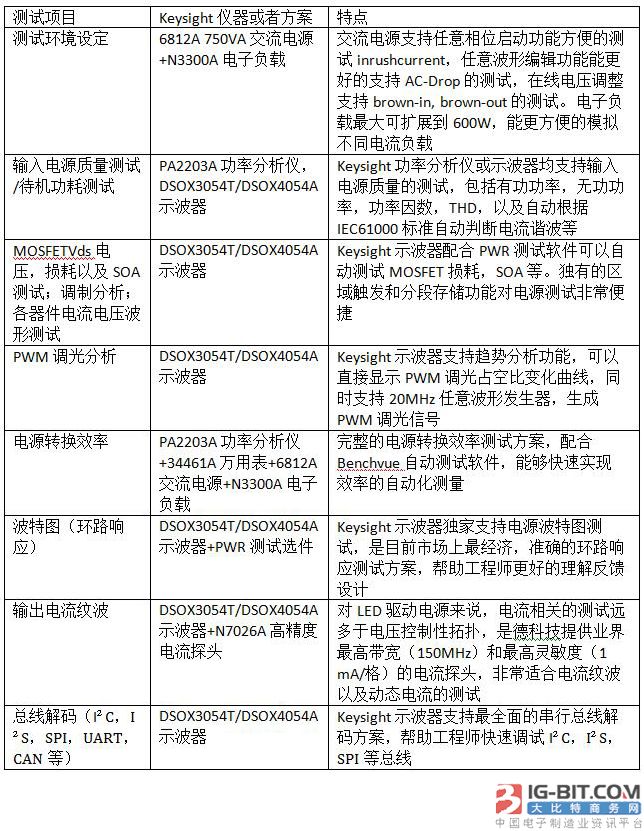

是德科技深耕电源行业，具备非常全面的板级测试仪器和测试方案：

3、 温度测试：

不管是半导体器件还是铝电解电容，其寿命都和温度直接相关，因此温度测试和控制对产品质量有着至关重要的作用。

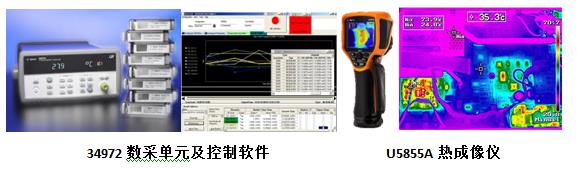

针对温度测试，是德科技提供34970A数据采集主机以及多种对应的数采模块，每秒最多可扫描250个通道，可以用于测量热电偶、RTD 和热敏电阻、直流/交流电压和电流、电阻、频率和周期等，还提供免费的数采软件BenchLink，无需编程实现自动测试。

除了数采+热电偶测试主要元器件的温度之外，是德科技还建议您使用U5855A手持热成像仪，快速查看电源板整体温度分布，适用于贴片元器件温度检测以及恶劣温度点查找。


4、 EMI预兼容测试：

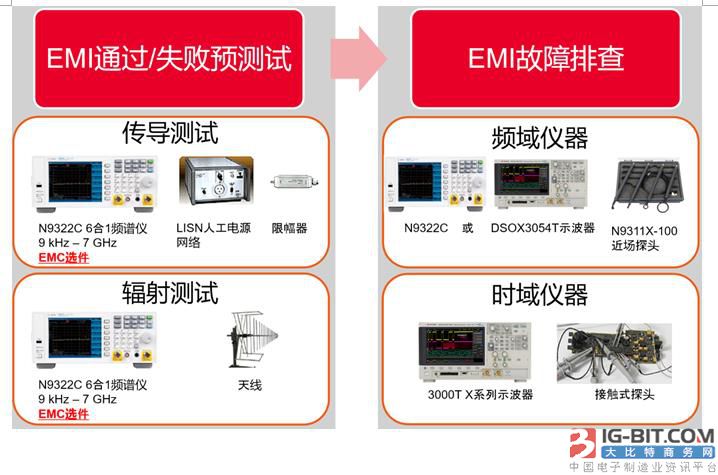

由于LED驱动电源普遍要求低成本，小体积，因此带来的EMI问题日益严重。工程师要往往需要花费更多的时间来调试EMI，并且越靠近研发后期，调试EMI带来的研发时间延期，元器件温度上升，BOM成本上升都影响越大。是德科技不仅提供完整的EMI全兼容测试方案，还建议工程师在研发初期就进行EMI预兼容测试，并且合理利用频谱仪N9322C或者示波器DSOX3054T的FFT分析功能配合近场探头寻找噪声源和噪声传播路径快速调试EMI问题。

5、自动化测试

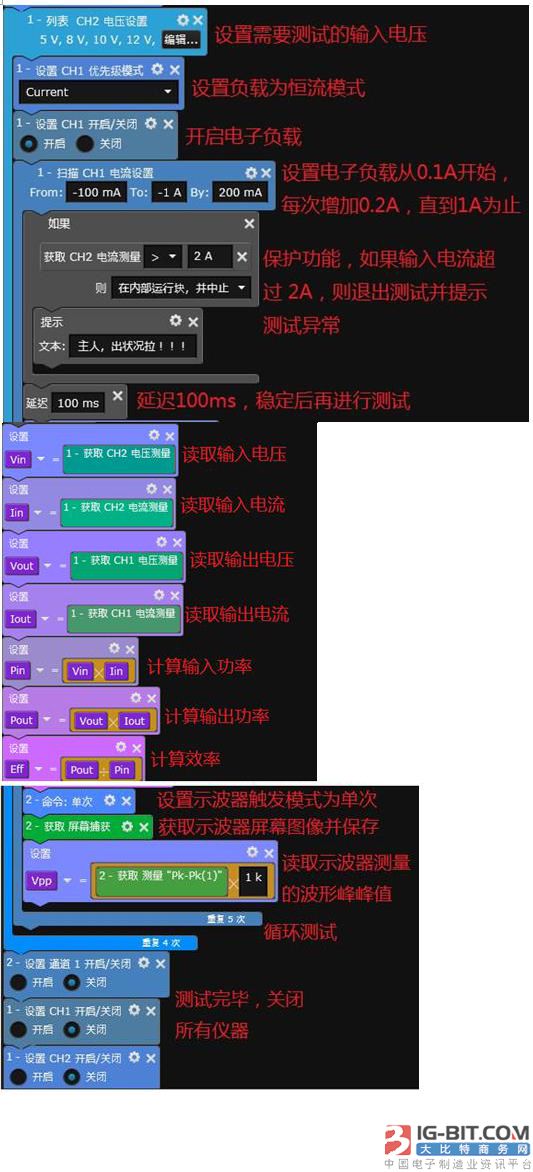

如前文所述，由于LED驱动电源行业往往需要快速的上市时间，同时调光LED的测试项目又非常的多，造成工程师往往需要大量的加班时间进行测试。是德科技提供最智能的自动化控制软件Benchvue可以让工程师不需要任何编程基础的情况下，只需要10几分钟的时间就可以实现，下面是一个电源效率和纹波自动测试的例子：

基于Benchvue自动控制软件，只需用鼠标拖放虚拟仪器操控面板即可轻松构建测试序列，利用Benchvue设计自动化程序，不需要查找几百页的仪器编程手册，不需要任何语言基础，甚至，不需要键盘。

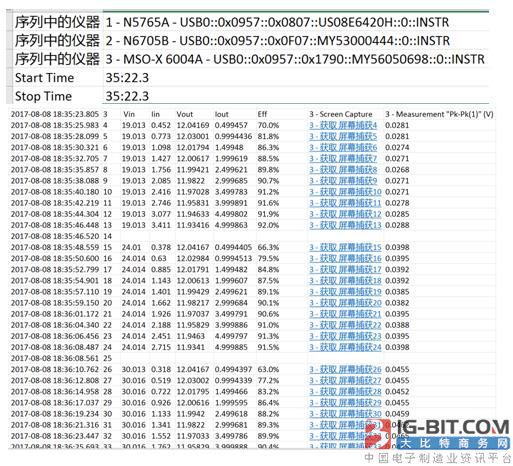

上图是自动化测试程序的运行结果，能够大大减轻工程师的负担，加快产品上市。

6、智能照明无线通讯技术：

基于物联网技术，以LED光源、无线通信和智能传感为核心的高效节能、环保健康和人性化的照明系统已经成为目前智能路灯，楼宇照明，展馆灯光设计等的追求方向，这也使得LED驱动电源不在局限于电源部分。目前主流的LED智能照明局域和广域无线通讯方案主要有：蓝牙，Zigbee，Lora和NB-IOT等。是德科技一直引领着 IoT 和 5G 等新兴无线通信技术的发展。针对蓝牙，Zigbee，Lora和NB-IOT等都有对应的测试方案。

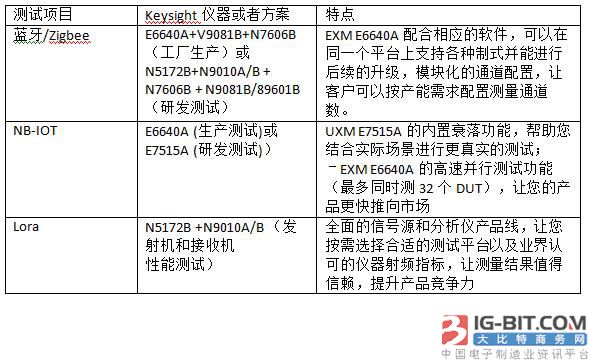

测试项目 Keysight仪器或者方案特点

由于篇幅有限，无法详尽介绍每个方案的具体操作，包括一些测试时的注意事项，比如MOSFETVds电压测试，电解电容寿命测试与计算等，大家如果需要了解更多关于LED驱动电源测试方法，请邮件联系本文作者，朱华朋（Roc.zhu@keysight.com）
