FAQ第8期： 1分钟，教你读懂电阻器降额曲线！

导语

电子元器件在使用过程中，难免要承受来自电、热、机械方面的应力，为了确保元器件所承受的应力低于其额定值，以达到延缓性能退化、提高可靠性的目的，就需要考虑“降额”设计和应用。那么具体到电阻器中，什么时候需要降额？如何读懂其降额曲线？针对这些可靠性设计的基础问题，今天我们就请 Vishay 的专家来解答一下。

问

电阻器的功率降额曲线是什么？应该如何正确理解？

解读降额曲线之前，我们先来讲讲什么是电阻器的降额耗散。

P70 的额定耗散是指环境温度为 70℃ 时的最大容许功率负载。在电阻器上施加 P70的额定功率会导致对应的电阻膜温度升高。膜温度升高会导致电阻器老化，具体表现为电阻漂移。所以规定的额定耗散和容许的膜温度可确保不超出电阻的稳定极限。

定义 70℃ 时的额定耗散具有历史原因，并在 IEC60115-1 固定电阻器的通用规范中进行了规定。

降额曲线显示了在环境温度下，工作温度范围内的最大容许耗散。可通过对电阻膜的热点温度的测量进行了验证。如果 ϑ_amb > 70℃，则必须降低功率负载额定值，以避免超出容许的最高薄膜热点温度。

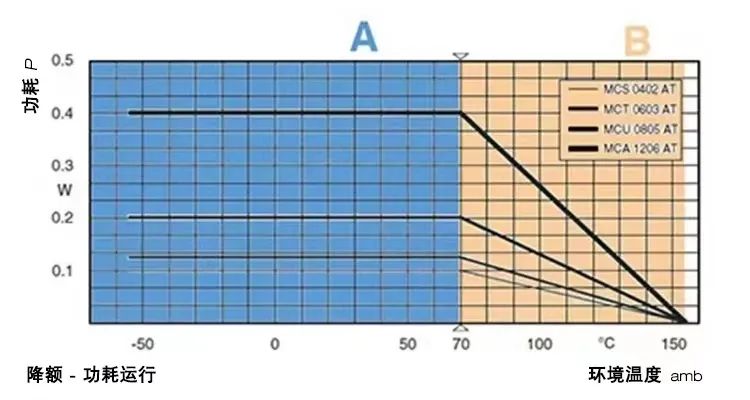

下图显示了电阻器在不同温度范围内的降额曲线。

从图中可以清晰地看出有两个区域：

• A 区域：根据 IEC 60115-1，上图显示了最低工作温度与 70℃ 之间的额定耗散。
• B 区域：降低功率损耗额定值，以使温升 ([Δϑ = R](th JA)∗P) 加上环境温度不超过容许的薄膜温度。
