蓝牙模块的高低温测试

1. 测试产品信息

产品型号：BLE5101

产品描述：

BLE5101是一款基于蓝牙协议5.1版本的蓝牙转串口收发模块，主从角色并存，体积小，功耗低，工作信号频段为2.4GHz。

BLE5101蓝牙模块由深圳市思为无线科技有限公司研发，模块支持主从角色并存，可同时连接主机与从机，并可灵活设置主从机连接数量，最大可支持20个连接。最大支持115200bps波特率的数据传输。模块使用AT指令来设置参数，操作简单易用。模块可广泛应用于智能穿戴、智能家居、汽车、照明、智能自动化数据采集、智能控制、无线传感、电子标签等场景。

产品应用：

无线抄表无线传感，健康传感器，智能家居，智能穿戴设备，工业遥控、遥测、智能机器人，智能楼宇、智能建筑，无线传感，自动化数据采集，电子标签，智能控制。

蓝牙模块 BLE5101

2. 产品测试电压：3.3V

3. 产品测试目的

测试蓝牙模块BLE5101在不同高低温环境下是否可以正常的收发数据，通讯功能是否正常。

4. 产品测试仪器

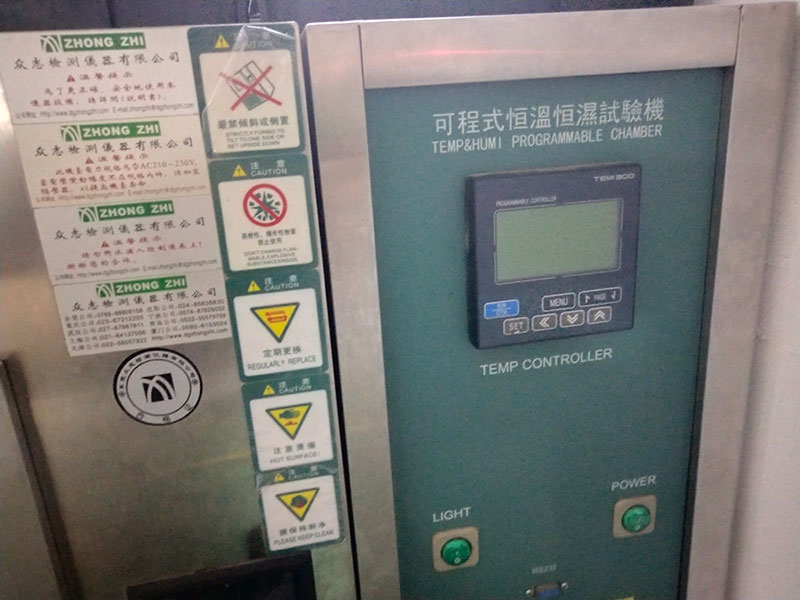

可程式恒温恒湿试验机

（可程式恒温恒湿试验机）

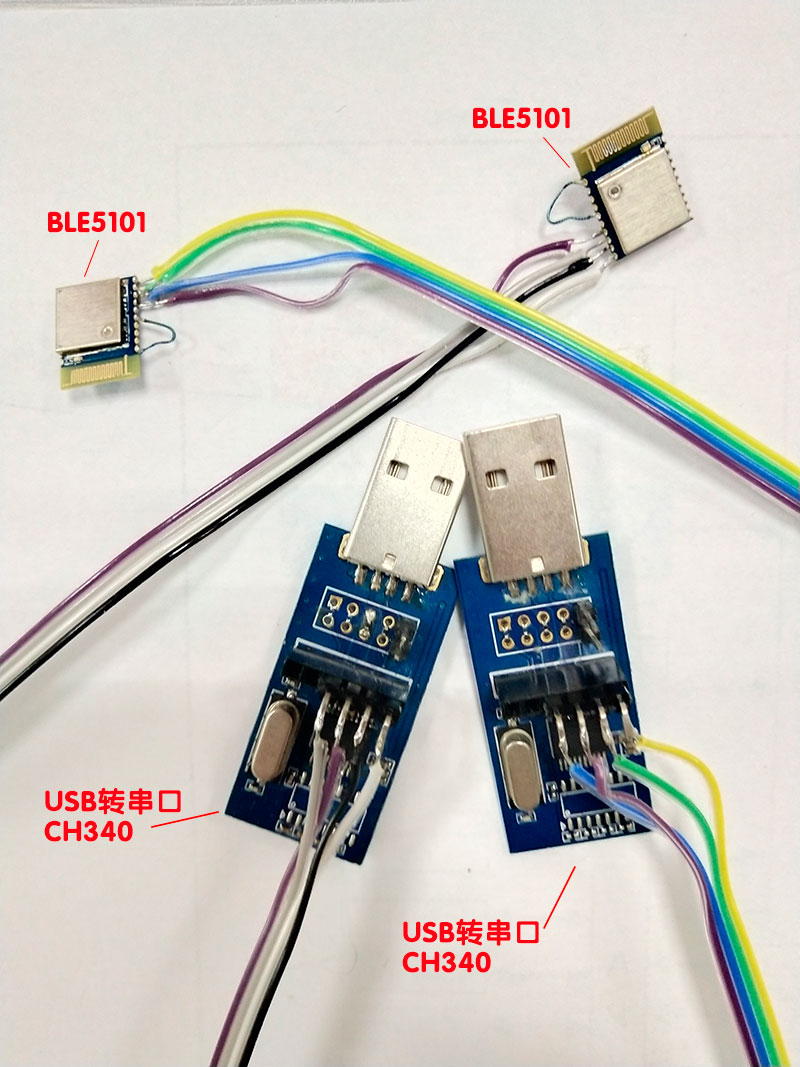

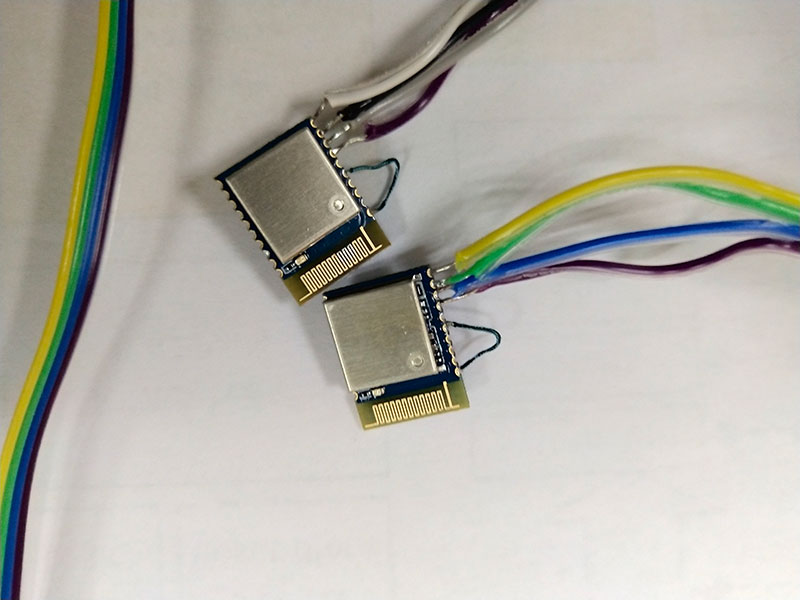

2个BLE5101蓝牙模块直接飞线，将串口脚与电源脚拉出来，末端接上排针与USB转串口模块相连

（2个BLE5101蓝牙模块直接飞线，将串口脚与电源脚拉出来，末端接上排针与USB转串口模块相连）

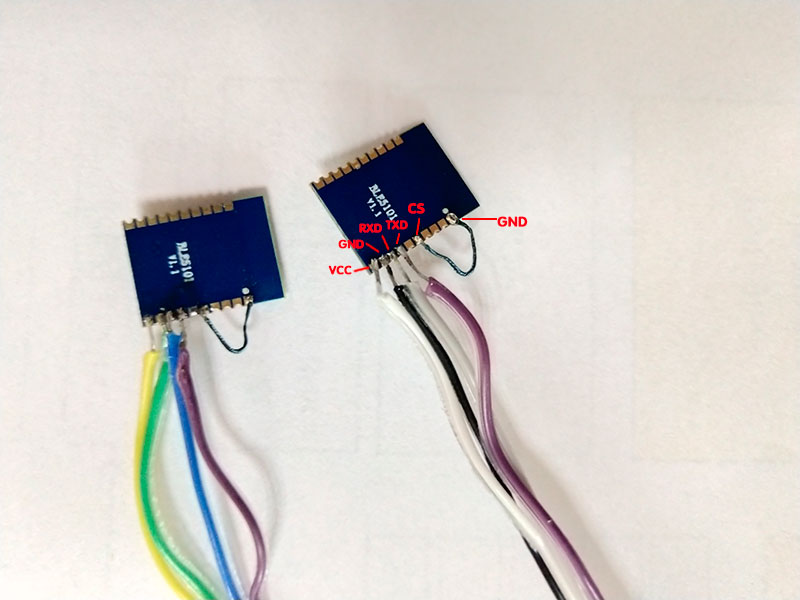

2个BLE5101蓝牙模块接线背面图

（2个BLE5101蓝牙模块接线背面图）

2个BLE5101蓝牙模块接线正面图

（2个BLE5101蓝牙模块接线正面图）

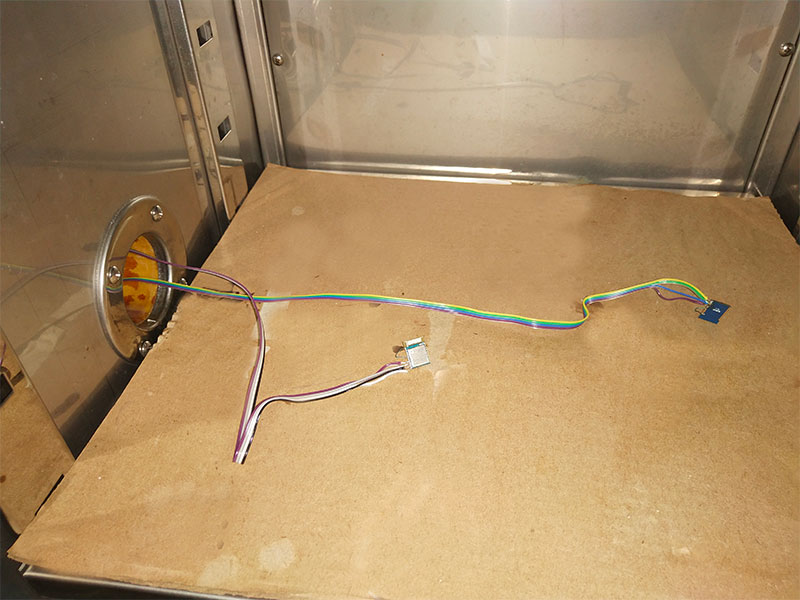

将与USB转串口模块相连的2个BLE5101蓝牙模块放进恒温箱内

（将与USB转串口模块相连的2个BLE5101蓝牙模块放进恒温箱内）

5. 产品测试方法

1、将与两个BLE5101蓝牙模块相连的USB转串口模块插到电脑上，打开串口调试助手。

2、观察恒温箱内2个BLE5101的蓝色指示灯是否亮起（亮起代表2个BLE5101之间已建立蓝牙连接），同时在串口调试助手发送数据，观察另一个串口调试助手窗口是否显示收到的数据。

3、更改恒温箱温度，依次设置为-40°、-20°、20°、40°、60°，重复第2步。

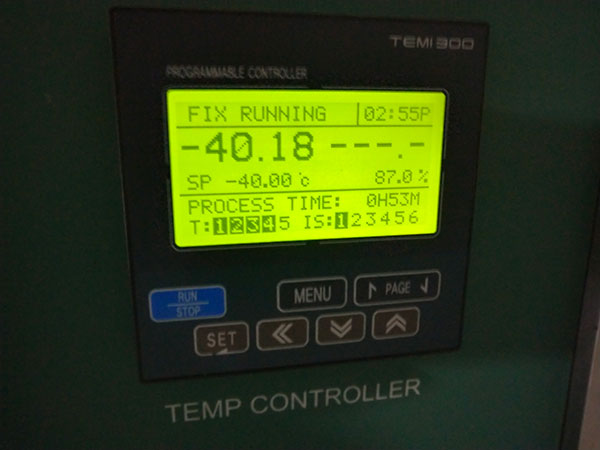

①设置恒温箱为-40°

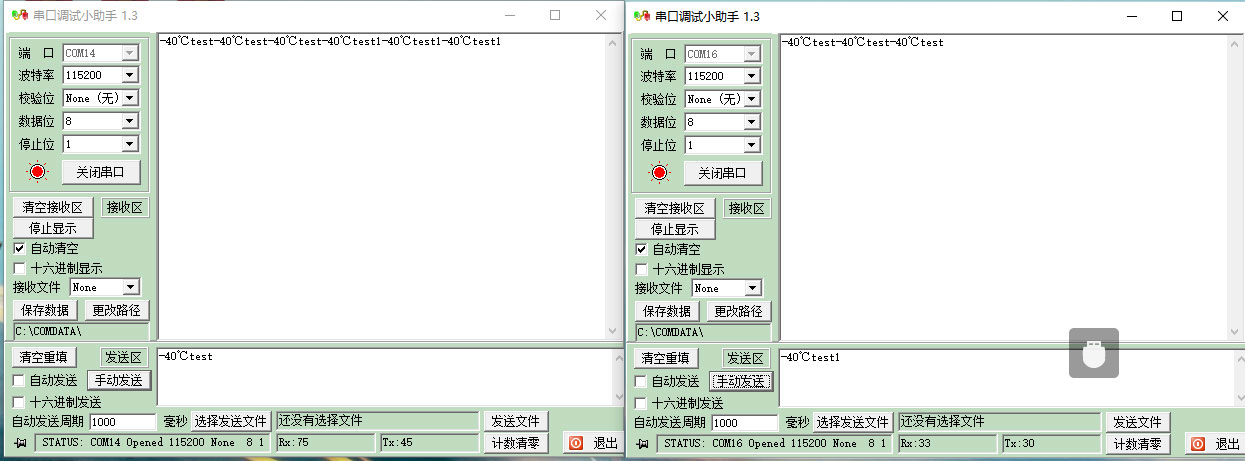

在串口调试助手发送数据，观察另一个串口调试助手窗口是否显示收到的数据

设置恒温箱为-40°

②设置恒温箱为-20°

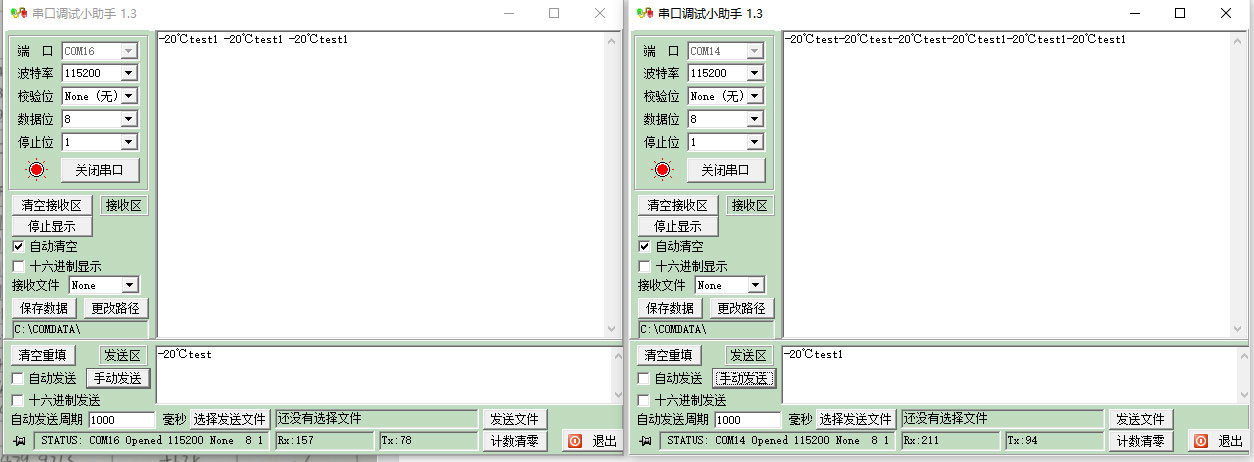

在串口调试助手发送数据，观察另一个串口调试助手窗口是否显示收到的数据

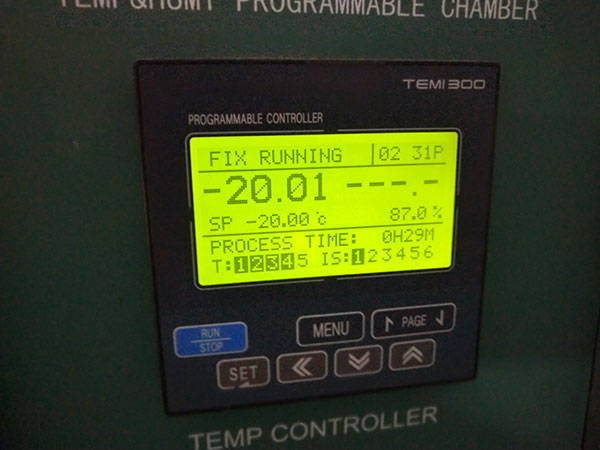

设置恒温箱为-20°

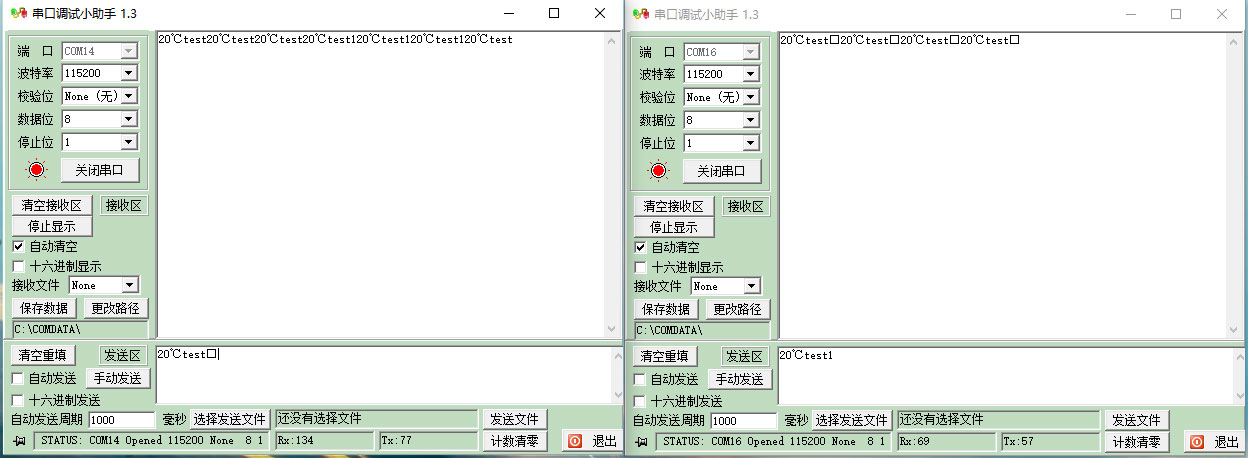

③设置恒温箱为20°

在串口调试助手发送数据，观察另一个串口调试助手窗口是否显示收到的数据

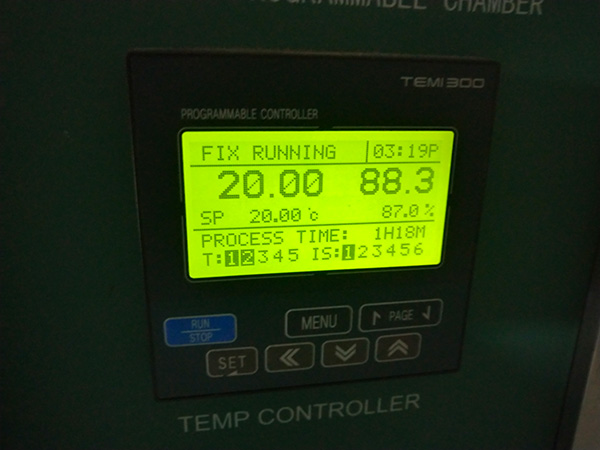

设置恒温箱为20°

④设置恒温箱为40°

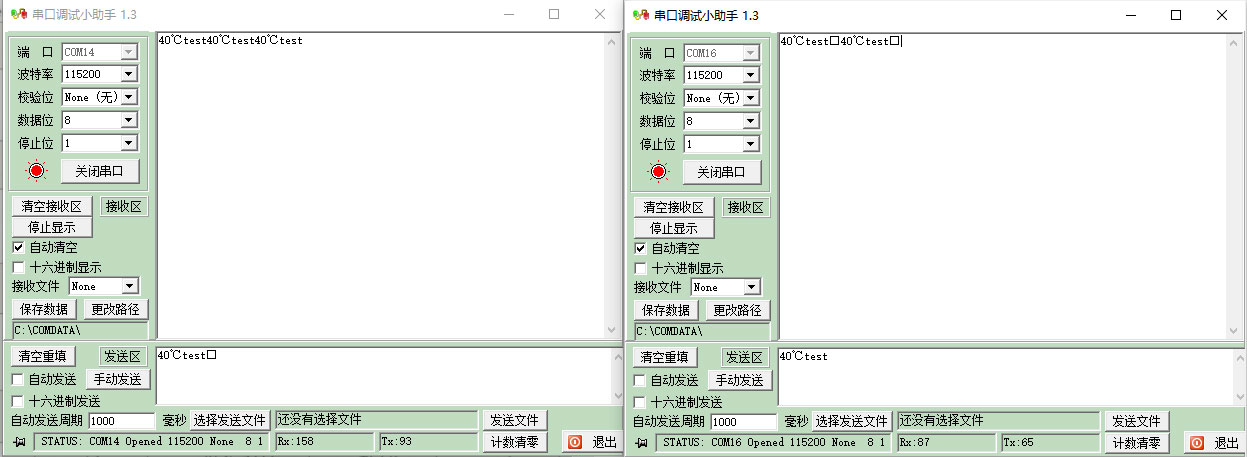

在串口调试助手发送数据，观察另一个串口调试助手窗口是否显示收到的数据

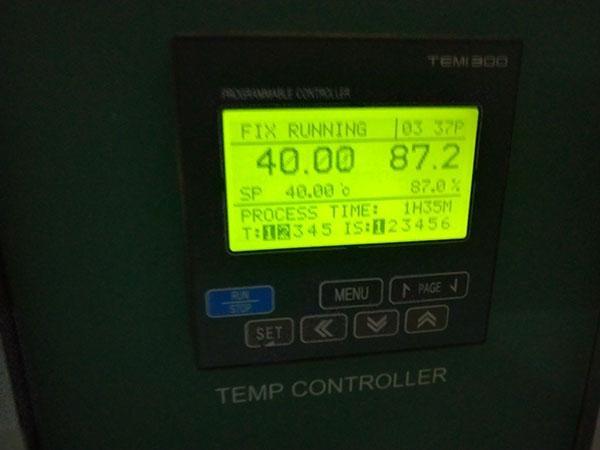

设置恒温箱为40°

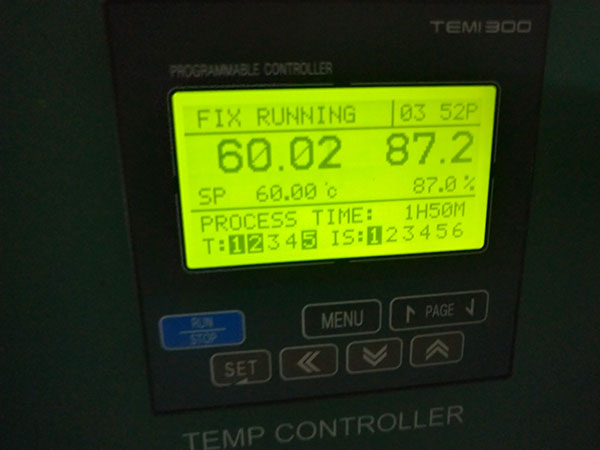

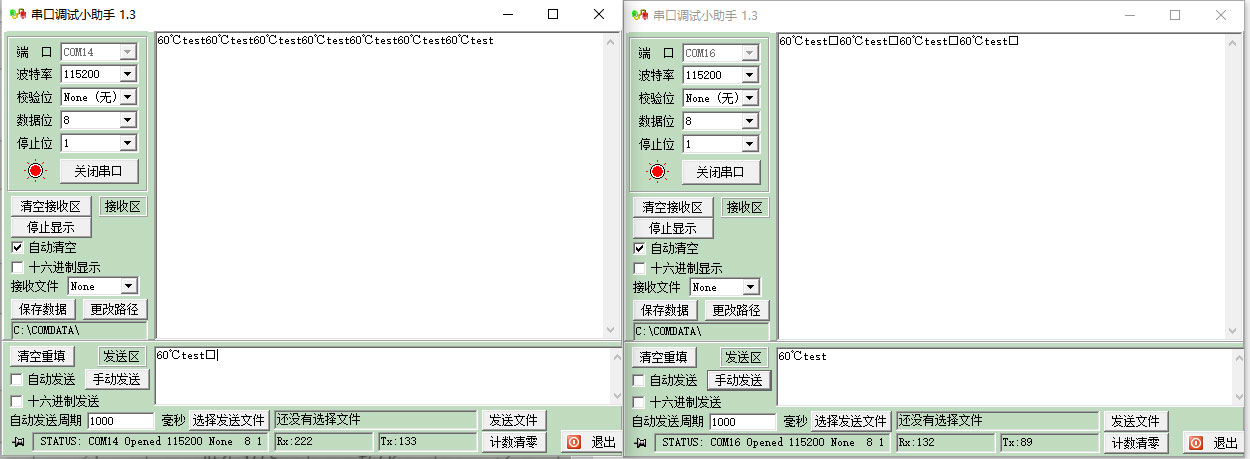

⑤设置恒温箱为60°

在串口调试助手发送数据，观察另一个串口调试助手窗口是否显示收到的数据

设置恒温箱为60°

6. 产品测试结论

经过规范测量和计算,分析数据可知:BLE5101蓝牙模块在不同高低温环境下可以正常的收发数据，测试产品合格。

7. 产品测试报告

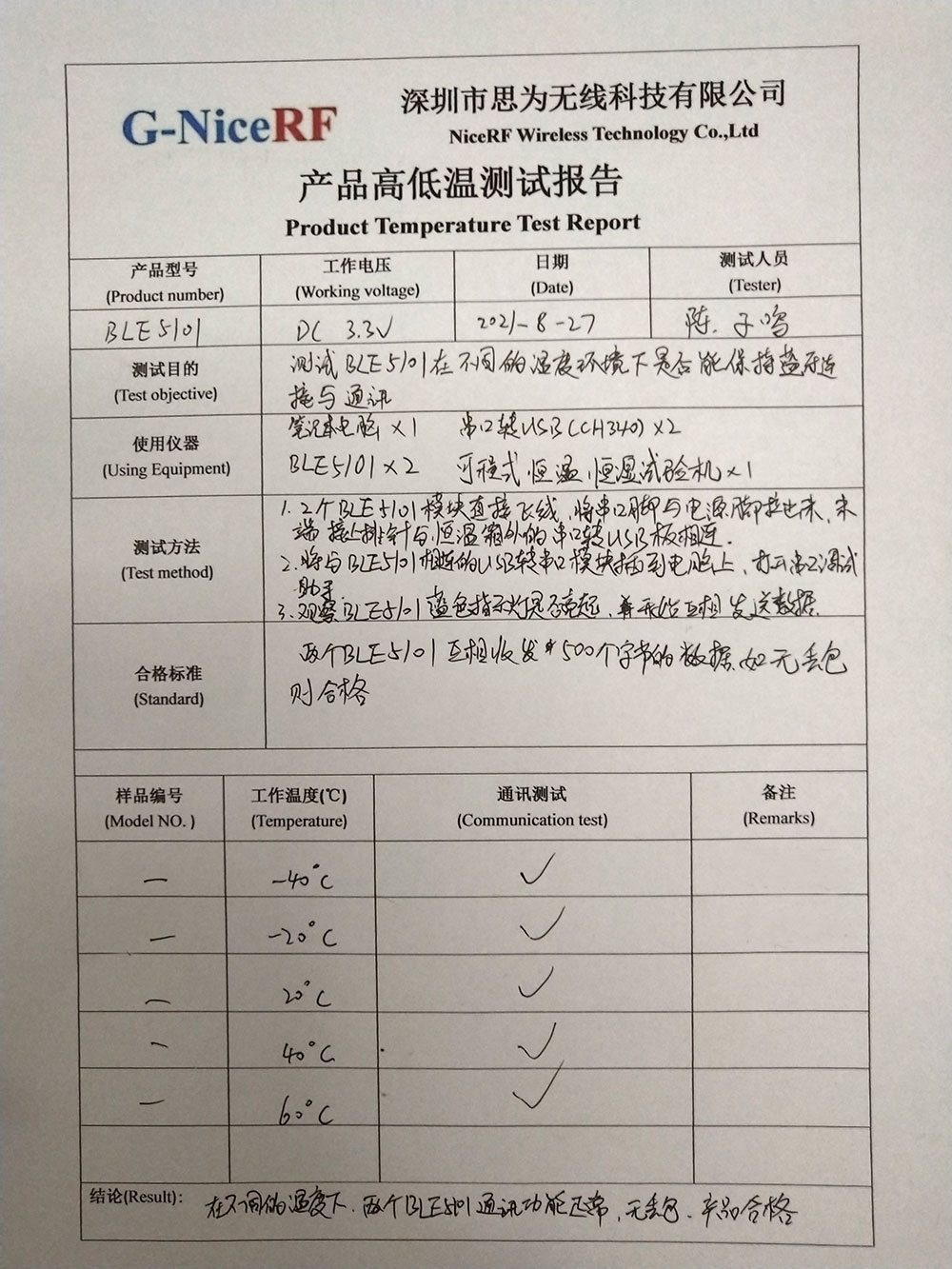

BLE5101蓝牙模块产品测试报告

BLE5101蓝牙模块产品测试报告
