吉时利源表2401的“闪光点”你都知道吗

Keithley 标准系列 2400 源测量单元 (SMU) 仪器提供四象限精密电压和电流源/负载，外加测量。每个 SMU 仪器均同时提供高度稳定的直流电源和一台真正的仪器级 6½ 位万用表。电源特性包括低噪声、高精度和回读。万用表的功能包括高重复性和低噪声。

吉时利源表2401 型是一款出色的基础/入门级 SMU，适用于学生教育实验室、研究实验室和简单的生产测试应用。为诸多行业的各种应用提供绝佳的解决方案。

紧密集成仪器的优点

通过在一个装置中连接源和测量电路，2401数字源表比分立源和测量仪器配置的系统具有多种优点。例如，它们极大地缩短了测试站开发、安装和维护所需的时间，同时降低了购买系统的总成本。2401数字源表[1]通过避免使用多台仪器涉及的同步和连接等复杂问题简化了测试过程本身。而且，紧凑的半机架尺寸为测试架或测试台节省了宝贵的“空间”。

比电源强大的功能

数字源表紧密耦合的性质比精密电源和数字万用表等分立仪器的配置方案具有更多优点。例如，2401数字源表通过减少GPIB[2]的传输缩短了测试时间并且简化了远程编程接口。2401数字源表还防止被测器件由于突然过载、热失控等原因被损坏。2401数字源表的电流源[3]和电压源都可设置回读以便最大化器件测量的完整性。如果回读达到可编程钳位限制，源就被钳位在极值上实现了错误保护。

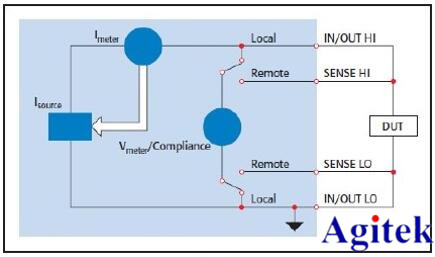

Local=本地

Remote=远端

IN/OUT HI=输入/输出高

SENSE HI=感测高

SENSE LO=感测低

IN/OUT LO=输入/输出低

Imeter=I电表

Isource=I源

Vmeter/Compliance=V电表/钳位

源I，测量V、I或Ω的配置

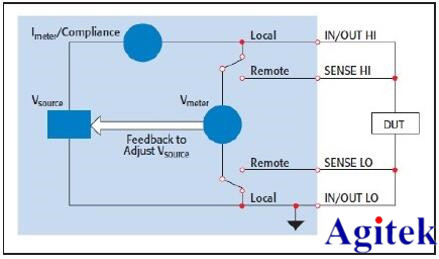

Local=本地

Remote=远端

IN/OUT HI=输入/输出高

SENSE HI=感测高

SENSE LO=感测低

IN/OUT LO=输入/输出低

Vmeter/Compliance=V电表/钳位

Vsource=V源

Vmeter=V电表

Feedback to Adjust Vsource=反馈调节V源

源V，测量I、V或Ω的配置
