非常实用的电流探头测量小技巧，建议收藏

示波器探头对测量结果的准确性以及正确性至关重要，它是连接被测电路与示波器输入端的电子部件。电流探头是常用的示波器探头之一，它提供一种安全、成本效益、简单和精确的途径测量电流，是示波器不可或缺的好搭档。那么，在使用电流探头过程中有哪些测量的小技巧呢？今天普科科技PRBTEK简单给大家分享一下：

下图是一些常用品牌的电流探头:

提高探头灵敏度

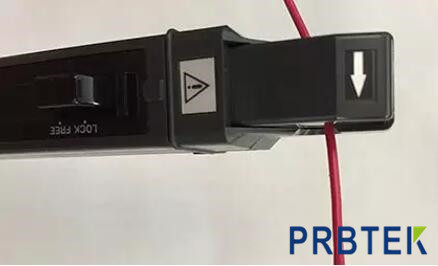

有时候需要电流探头提供更高的灵敏度用以测试非常小的电流，可以像下图一样将导线多缠绕几圈。

电流探头符合变压器原理，灵敏度提升的倍数与线圈匝数一致。但要注意插入损耗以匝数的平方而递增。比如缠绕10圈，灵敏度提高10倍，而插入损耗增加100倍。通常来说，这不是问题，小电流不会在插入损耗上产生足够高的电压。

电流探头测量技巧

如果将多个导线穿过电流探头的线圈，如图3所示。那么电流探头测量得到的是这些导线总的净电流。

测量一对导线的静电流

如果两个导线的电流量等，流向相反，那么测量得到的净电流值为零。这个方法可以用来扩展测量直流或低频交流电流。将已知电流、流向相反的导线与被测导线一起测量。这样既扩展了探头的测量范围，也能起到消除低频共模成分的作用。

使用电流探头，还应该注意，为了降低被测导体的电场辐射，所有的电流探头都有一定程度的屏蔽。为了优化屏蔽效果，需要牺牲探头的其他参数。例如不同厂家探头对于抑制快速变化信号（dv/dt）的能力各不相同。这意味着，尽可能在电路中的低电压部分来探测信号。如果无法避免，可能需要评估被电流探头拾取的电场大小。用一小截导线的一端连接被测导体，导线另外一端悬空，用电流探头钳住这段导线，观察电流波形。示波器上显示的波形反映了电流探头拾取到的电场。

dV/dt灵敏度测试
