涂鸦交流风扇-无级调速方案介绍

涂鸦电风扇无级调速方案

方案概述|方案原理

方案概述

适用电机：单相异步交流感应电机

适用品类：吊扇、台扇、落地扇等交流风扇品类

无极调速原理：全桥逆变斩控调速，支持无极调速

解决痛点：

1-风速档位调速范围有限

2-能效不高，传统方案只有40%左右

3-低速档位运行过程噪音大

4-传统方案能耗较高

方案原理

交流市电整流后，以过零检测的方式确认换向点，通过H桥电路控制电流换向来驱动电机，期间通过调整桥臂的PWM占空比控制电机转速及功率。

涂鸦电风扇无级调速方案

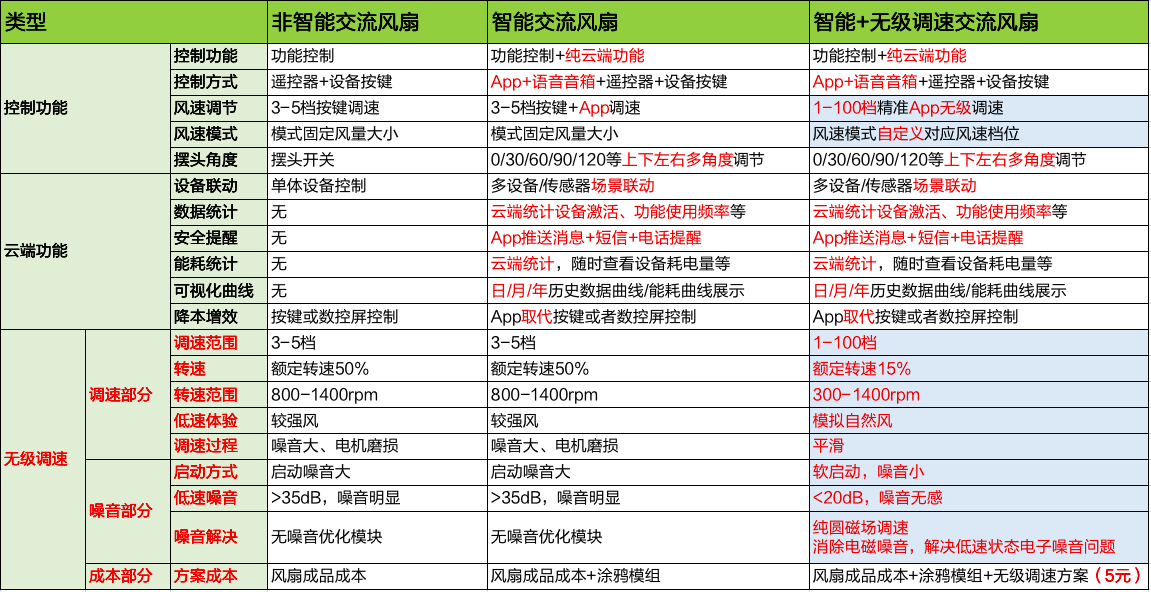

非智能-智能-智能+无级调速交流风扇方案对比

涂鸦电风扇无级调速方案

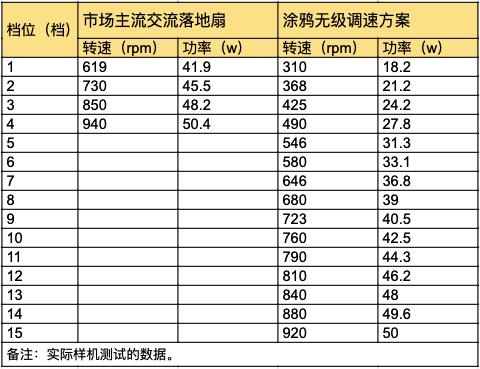

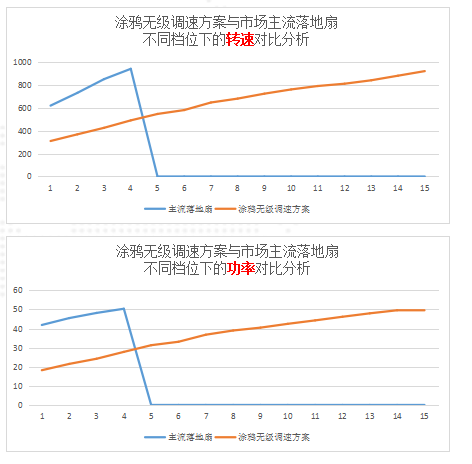

无级调速交流风扇方案能耗分析

涂鸦无级调速落地扇方案与主流落地扇对比能耗优势：

1.输入功耗节省80%(启动转速)

2.输入能耗节省30-40%(功率差)

低速运行提高效率，输入功率可减少至少20%。

涂鸦电风扇无级调速方案

优势：噪音低|高效节能|简化电路设计

01 噪音低

涂鸦无级调速方案能让风扇在低速运行时噪音<20dB，几乎感受不到噪音存在。

宽幅无极调速：

普通拨档风扇转速范围1400rpm~800rpm

涂鸦无级调速方案转速范围大约为：1400rpm~300rpm

拨档风扇在最小档，依然感觉到较大的风速，

婴幼儿不能对着吹，涂鸦无级调速方案最低转速相当于自然微风，用户体验较好。

02 节能，效率提升

涂鸦无级调速方案低速运行提高效率，输入功率相比传统方案可减少至少20%，更节能环保。

03 简化电路设计

普通抽头调速需要在电机中引出几个中心抽头。

涂鸦无级调速方案，无需中心抽头，能简化电路设计，降低电机成本，提高生产效率。

涂鸦电风扇无级调速方案

无级调速PCBA样品测试说明

风扇无级调速PCBA样品概述

本控制系统为风扇无级调速控制板。

1-输入采用1个带按键功能的编码器，5个LED：1个WIFI指示灯，4个档位指示灯。

2-输出控制风扇异步电机，样板目前分为15档。

3-可通过涂鸦App实现智能控制。

4-目的：实现交流风扇无级调速功能，由传统3-5档调整为1-100档(样品测试分为1-15档)

涂鸦电风扇无级调速方案

无级调速PCBA样品测试说明

风扇无级调速PCBA显示及配网测试说明

1-PCBA控制及显示：

开关：轻触编码器按键，可控制风扇开关;

调档：旋转编码器，逆时针旋转减小档位，减至1档后不再减小，顺时针旋转增大档位，增至15档后不再增加。

档位调节：PCBA上的4个档位指示灯分别代表1、2、4、8，电机运行档位为指示灯累加值。

2-配网显示：

配网方式：长按编码器5秒后发出配网指令在开始配网后，白色指示灯闪烁，高频闪烁为SMART模式，低频闪烁为AP模式;通过EZ或者AP配网完成后，可通过涂鸦智能或者智能生活App进行测试验证。

备注：该涂鸦风扇PCBA样品，为模拟无级调速最高15档方案，最高可调整到100档风速，本样品可测试通过涂鸦无级调速方案升级后调速范围变宽、噪音优化、功率降低、简化电路设计等纬度性能的验证。
