HP8563E频谱分析仪测量幅度差故障维修案例

一、型号：HP8563E频谱分析仪

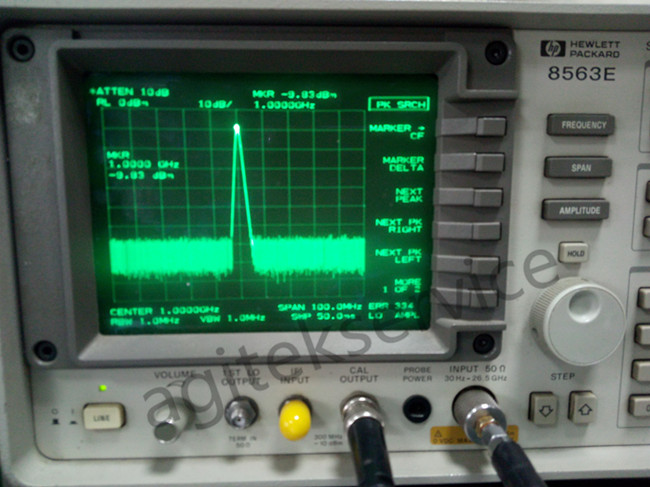

二、故障：仪器测量幅度有误差，误差45dB

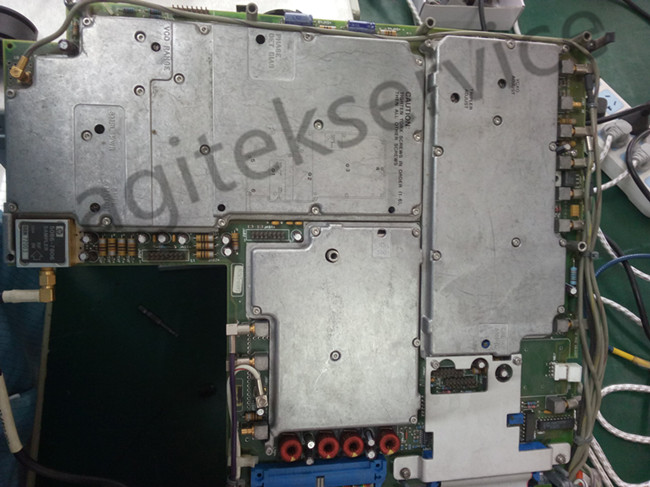

三、测试与判断：频谱分析仪实际上是一台变频的超外差接收机，变频通路复杂，出现幅度异常后要按照一定的规律进行判断。按照整机原理框图，快速判断是是衰减器还是射频板或者是本振板故障。经检测，仪器本振板组件损坏，3G以下低频段测量超差大，高频段平坦度超差，需要调整。

四、维修与处理：更换本振板损坏组件，整机调整检测仪器。

五、维修结果：经拷机及综合指标检测，仪器各项指标正常，修复。
