CM176X丨高品质、超精简外围20WPD快充方案

2020年10月，苹果宣布iphone12系列手机以及官网所有在售机型均不再附送充电器，整个快充行业为之一振，之后的几个月，三星、小米等知名品牌随之跟进，也将不再附送充电器;

深圳市创芯微微电子是一家专注于高精度、低功耗电池管理及高效率、高密度电源管理芯片研发和销售的集成电路设计公司;针对20W PD快充，创芯微微电子推出CM1765+CM1622的高品质、超精简外围的快充方案;

CM1765是一款多模式控制的高性能SSR电源芯片，内置650V功率MOSFET，可用于20W以内的离线式开关电源产品。

CM1622是一款高性能的同步整流芯片，用以替代反激式开关电源次级整流二极管，以减少整流损耗，提高系统能效。 CM1622能够在CCM、DCM、QR等多种模式下工作，高度集成。

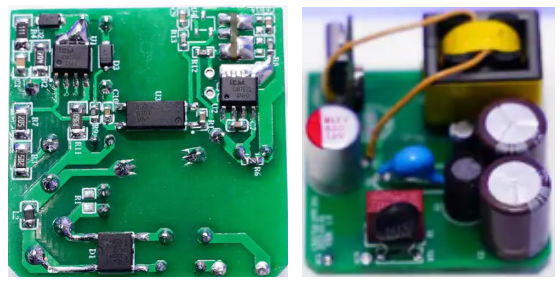

20W PD：CM1765+CM1622

CM1765特点： CM1622特点：

1. 内置1.1Ω coolMOS 1.支持CCM、DCM和QR

2. 固定工作频率65KHz 2.内置60V 10mR功率MOS

3. 无音频噪音 3.最高工作频率150KHz

4. 六级能效余量充足 4.支持3V~12V宽输出电压范围应用

5. 全面保护功能 5.7nS的超快关断速度

6. SOP8集成封装 6.S0P8继承封装

能效对比：

AC 230V输入时，与各竞品的能效对比如下：

得益于专利的频率优化曲线，CM1765+CM1622 20W PD方案满载时效率处于行业前列;

总结：相比传统的20W PD快充方案，CM1765+CM1622 20W PD快充方案具有集成度高、外围精简、转换效率高的特性，并且可以匹配市面上任一PD快充协议方案;
