Linear推出通用电源管理解决方案LTC3375

摘要：  凌力尔特公司 (Linear Technology Corporation) 推出高集成度的通用电源管理解决方案 LTC3375，以面向需要多个低压电源的系统。LTC3375 在紧凑的 QFN 封装内具有 8 个独立的 1A 通道、I2C 控制、灵活的排序和故障监视功能。

关键字：  凌力尔特，  通用电源管理，  LTC3375

凌力尔特公司 (Linear Technology Corporation) 推出高集成度的通用电源管理解决方案 LTC3375，以面向需要多个低压电源的系统。LTC3375在紧凑的 QFN 封装内具有 8 个独立的 1A 通道、I2C 控制、灵活的排序和故障监视功能。LTC3375 包括 8 个内部补偿的高效率同步降压型稳压器和一个高压及始终接通的 25mA LDO 控制器。每个降压型稳压器都有自己独立的 2.25V 至 5.5V 输入电源和 0.425V 至 VIN 的输出电压范围。该器件的按钮 ON / OFF / RESET 控制、上电复位和看门狗定时器可提供灵活和可靠的上电排序和系统监视。LTC3375 具有可编程和可同步的 1MHz 至 3MHz 振荡器和一个 2MHz 的缺省开关频率。在所有 DC/DC 关断时，静态电流仅为 11µA，从而延长了电池运行时间。该器件适用于种类繁多的多通道应用，包括工业、汽车和通信系统。

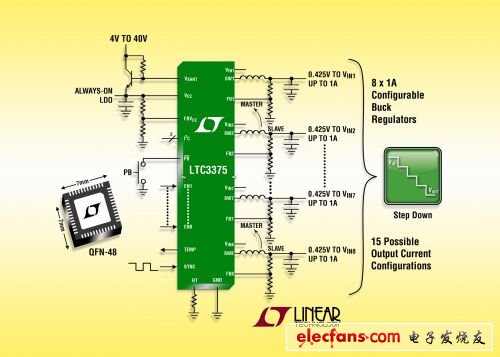

LTC3375 的降压型 DC/DC 稳压器可以独立使用，或并联连接以通过单个共用的电感器实现每输出可高达 4A 的较高输出电流。多达 4 个相邻稳压器可以整合，从而产生 15 种不同的输出配置。通过将相邻降压型稳压器的 VIN 和 SW 引脚连接到一起，并将从属降压型稳压器的 FB 引脚连接到输入电源，相邻降压型稳压器能结合在一个主从配置。所有开关稳压器都是内部补偿的，仅需要外部反馈电阻器来设定输出电压。或者，输出电压可以通过 I2C 设定。这些开关稳压器提供两种工作模式：突发模式 (Burst Mode) 工作 (上电缺省模式)，以在轻负载时实现更高的效率;强制连续 PWM 模式，以在轻负载时实现更低的噪声。I2C 接口可用来选择工作模式、相位、反馈调节电压和开关转换率。这些降压型稳压器具有正向和反向电流限制、限制启动时浪涌电流的软启动、短路保护、以及实现更低 EMI 辐射的转换率控制功能。其他特点包括指示内部芯片温度的芯片温度监视器输出 (可通过 I2C 读取) 和过热 (OT) 报警功能，该功能警告用户芯片温度正在接近 OT 门限。

LTC3375 采用耐热增强型扁平 (0.75mm) 48 引脚 7mm x 7mm 裸露焊盘 QFN封装，有现货供应。E 级和 I 级版本规定在 -40°C 至 +125°C 的工作节温范围内工作，H 级版本在 -40°C 至 +150°C 的温度范围内工作。E 级版本的千片批购价为每片 5.45 美元。

性能概要：LTC3375

8 通道独立降压型 DC/DC 稳压器，可用单个电感器配置为主从模式，以实现每输出轨高达 4A 的电流

每个 DC/DC 稳压器有独立的 VIN 电源 (2.25V 至 5.5V)

所有 DC/DC 稳压器都有 0.425V 至 VIN 的输出电压范围

精确的使能引脚门限用于自主排序 (或 I2C 控制)

1MHz 至 3MHz 可编程 / 可同步振荡器频率 (缺省值为 2MHz)

每通道可通过 I2C 选择相位 (90° 步进)

可编程上电复位 / 看门狗 / 按钮定时

芯片温度监视器输出

48 引线 7mm x 7mm QFN 封装
