BP5936D | 极简极智，随芯冷暖（二）

随着人们生活质量的提高，智能家居已慢慢步入千家万户，在家居照明方面也越来越偏爱智能化，而跟着智能照明的逐步推广，简单的调光应用已经渐渐无法满足市场需求。

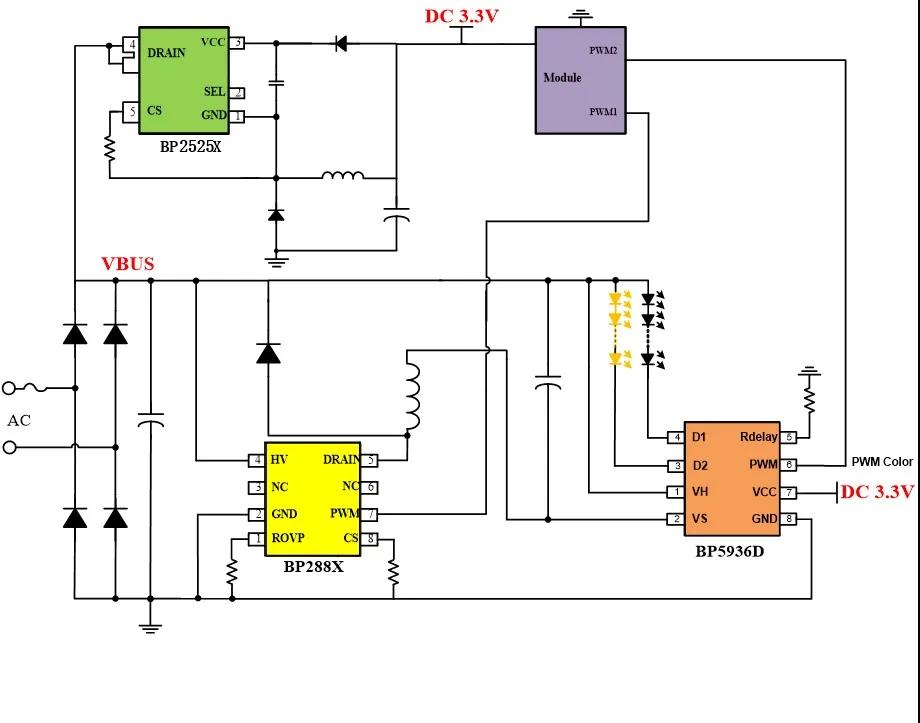

因此晶丰明源推出BP5936D双路互补调色芯片，BP5936D采用特有的互补调色温方式，可搭配LED驱动芯片BP2306X系列、BP288X系列实现灵活的调光调色功能，BP5936D的外部元器件极少，浮动的高压侧对GND耐压可以达到600V，能够广泛适应于各种LED恒流驱动电路。

此外，BP5936D其特有的色温补偿功能，可以通过外部电阻来设置两路LED灯珠的色温偏差。

1、极宽范围VCC供电电压3V-20V;

2、PWM/Analog输入调色信号;

3、Rdelay引脚设置PWM duty偏置;

4、内置双路250V/200mA MOS;

5、支持两路LED 0-100% 混色;

6、600V浮动电压, 兼容全电压应用。

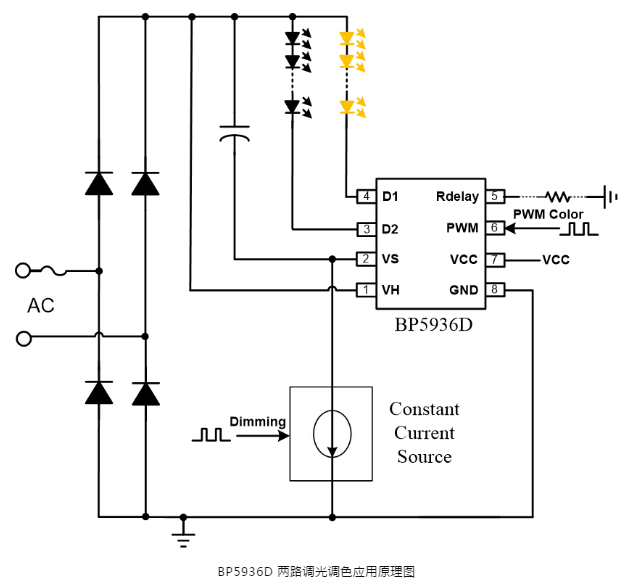

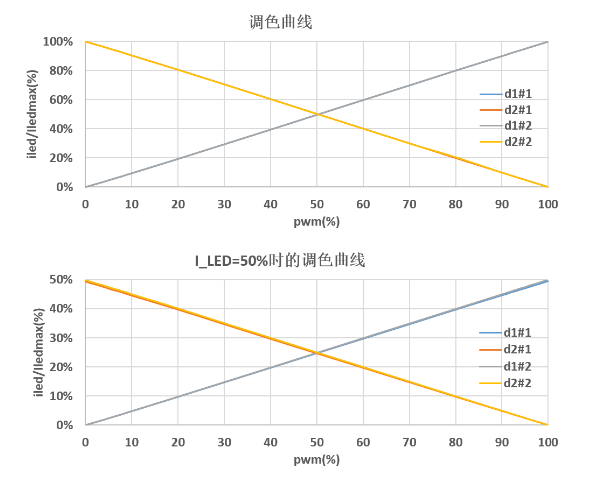

BP5936D芯片内部集成电平转换电路，可以响应控制模块输出的PWM信号产生互补控制信号以调整两路LED光源的发光占比来调节LED色温。

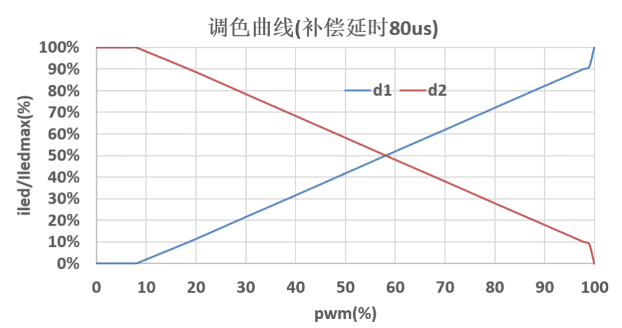

BP5936D特有的色温补偿功能，Rdelay引脚通过外接电阻到地，可以补偿不同灯珠的固有色温偏差。补偿后D1的脉宽减小，占空比减小;相应D2的脉宽增大，占空比增大。

PWM=1kHz

Rdelay=25kΩ

补偿约8%

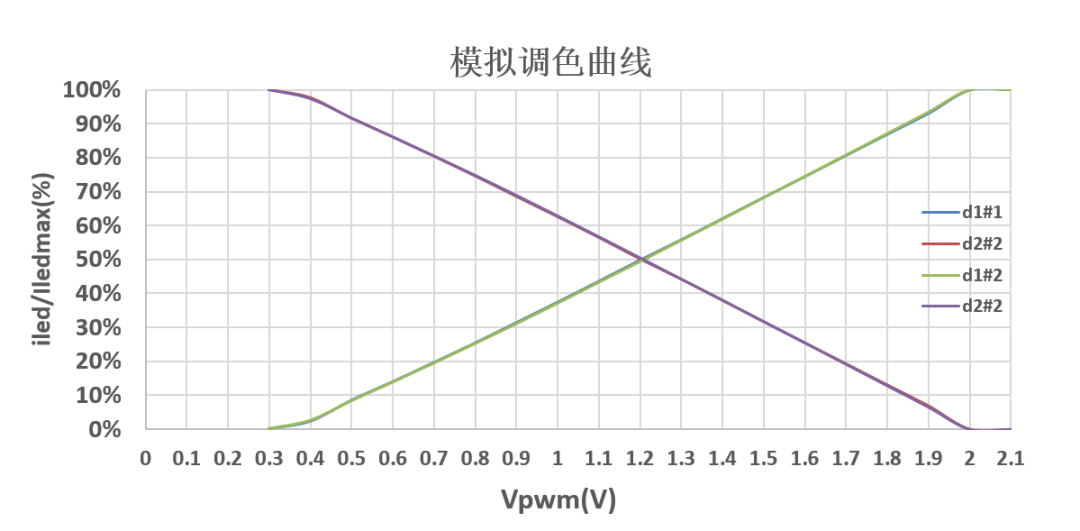

BP5936D可以兼容模拟电压信号。当PWM端口输入0.5V～1.8V的直流电压时，芯片将采用内部5kHz的固定载波来调节输出占空比。

拨档调色应用推荐调色范围：

10%--90%

模拟调光时芯片输出PWM频率5.5kHz

BP5936D智能互补调色芯片，在优化外围BOM的同时，兼容PWM和模拟信号调光且新增色温补偿功能，设计精简，为客户带来智能照明极智体验，给客户的应用创造更多可能性。互补调光调色方案，首选晶丰明源BP5936D!
