大联大世平集团推出基于ON Semiconductor产品的小型

2021年6月16日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于安森美半导体（ON Semiconductor）NCP51820 650V Hi-Low Side GaN MOS Driver的小型工业电源供应器方案。



图示1-大联大世平推出基于ON Semiconductor产品的小型工业电源供应器方案的展示板图

氮化镓（GaN）是最接近理想的半导体开关的器件，其能够以非常高的效能和高功率密度来实现电源转换。虽然GaN器件的效能高于当今的硅基方案，能够轻松超过服务器和云数据中心最严格的80+规范或USB PD外部适配器的欧盟行为准则Tier 2标准。但GaN器件在某些方面又不如旧的硅技术，为了充分发挥该技术的潜在优势，在电路设计时，外部驱动电路必须与GaN器件相匹配。

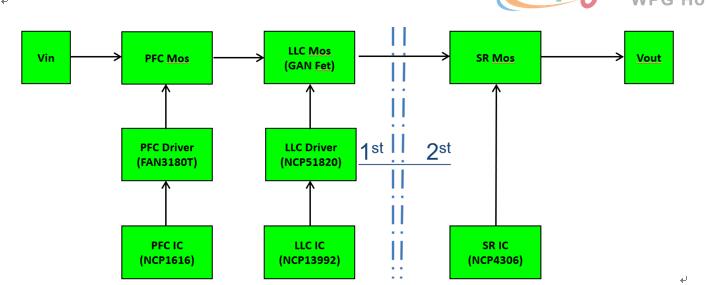

图示2-大联大世平推出基于ON Semiconductor产品的小型工业电源供应器方案的方块图

GaN驱动器对性能至关重要，驱动器使驱动电压保持在电压最大限值内并不是唯一的要求。对于快速开关，虽然GaN也有闸极电容的特性，但在闸极的有效串联电阻和驱动器中功率被耗散。因此，使电压摆幅保持最小很重要，理论上，GaN器件在VGS=0安全关断，但实际上，即使是最好的门极驱动器，直接施加到门极的电压也不可能是0V。所以，优化layout是成功的关键。采用ON Semiconductor的NCP51820在进行layout布局时，能够匹配门驱动回路，并有助于产品微型化设计。将GaN器件和驱动器置于PCB同侧，通过适当地使用接地/返回面来避免大电流通孔。

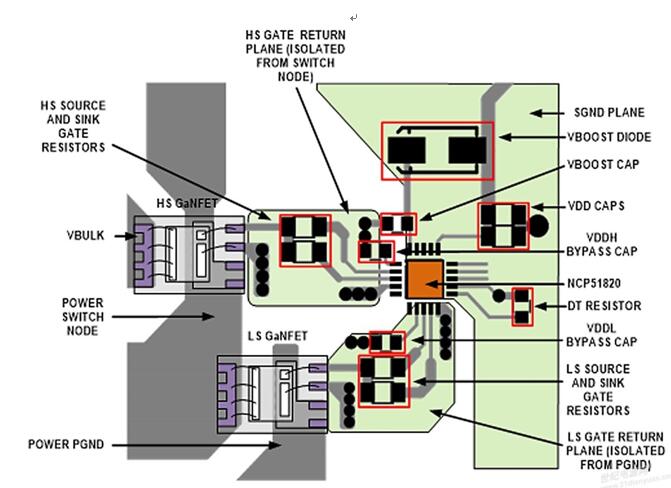

图示3-采用ON Semiconductor NCP51820的示例layout布局图

本方案中采用的NCP51820高速栅极驱动器可用于满足严格的驱动增强模式（e-mode），高电子迁移率晶体管（HEMT）和栅极注入晶体管（GIT），氮化镓（GaN）电源开关的要求。NCP51820通过先进的技术提供短而匹配的传播延迟，为高端驱动器提供−3.5V至+650V（典型值）共模电压范围，为低端驱动器提供−3.5V至+3.5V共模电压范围驱动能力。此外，该器件还为高速开关应用中的两个驱动器输出极提供高达200V/ns的稳定dV/dt操作。

核心技术优势：

• NCP51820：提供重要的保护功能，例如独立的欠压锁定（UVLO）、监视VDD偏置电压、VDDH和VDDL驱动器偏置以及基于器件裸片结温的热关断功能。并且电路可主动调节驱动器的偏置轨，从而在各种工作条件下防止潜在的栅源过电压。
• NCP1616：NCP1616是一款高压PFC控制器，旨在基于创新的电流控制频率折返（CCFF）方法来驱动PFC升压级。在这种模式下，当电感器电流超过可程式设计值时，电路将以临界导通模式（CrM）工作。当电流低于此预设水准时，NCP1616在正弦过零处将频率线性衰减至最低约26KHz。CCFF使额定负载和轻负载下的效率最大化。NCP1616封装在SOIC-9封装中，具有坚固、紧凑的PFC级所需的功能。
• NCP13992：其是用于半桥谐振转换器的高性能电流模式控制器。该控制器实现600V栅极驱动器，简化了电路布局并减少了外部组件数量。在需要PFC前级的应用中，NCP13992检测PFC Vbulk电压的脚位，可控制IC在特定的电压范围内工作。当电压变化超过设定，会触发Brown−out保护。在空载运行期间NCP13992具有让PFC和LLC共用电阻分压器的方法，共用大容量电阻分压器，进一步降低空载的功率损耗。NCP13992提供了一系列保护功能，可在任何应用中安全运。

方案规格：

• 输入电源：90–265V；
• 输出电源：19V/18Amax（RMS）；
• Efficiency：95%Load（230Vac），0%Load&lt；150mW@230Vrms。
