Avnet福利售价975美元的Xilinx Kintex UltraScale

Xilinx推出的UltraScale架构是业界首款ASIC级All Programmable架构，它具有无与伦比的高集成度，高容量和ASIC级系统性能，可以满足最严苛应用的要求。UltraScale架构经过精调可提供大规模布线能力并且与Vivado设计工具进行了协同优化，因此该架构的利用率达到了空前的高水平（超过90%），而且不会降低性能。

作为一个工程师或者团队的技术主管，你想使用Xilinx最先进的FPGA作为你们系统设计的平台，不妨试一试Avnet最新推出的这块开发套件，它采用Xilinx 20nm Kintex UltraScale XCKU040FPGA芯片，这款芯片是Kintex UltraScale系列中尺寸最小的，只有27x27mm，管脚颗粒间距1mm，系统逻辑资源530K（LE）,DSP Slice 有1920个，Block RAM共21.1Mb，16.3Gb/s收发器共20个，封装I/O管脚520 Pins



图1 Xilinx Kintex UltraScale系列个型号资源对比

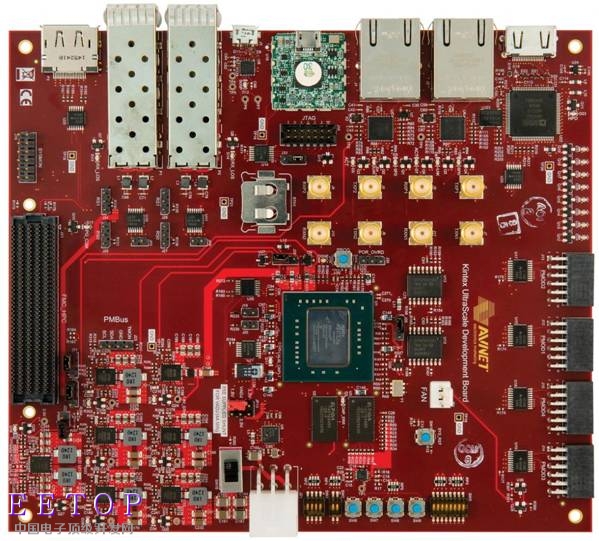

图2 Xilinx Kintex UltraScaleKU040 FPGA开发套件

这块板卡的功能特性如下：

· 1GB DDR4 SDRAM（x32@1600Mbps）

· 32MB 配置QSPI Flash（4通道单块QSPI）

· 32MB用户代码或数据QSPI Flash（4通道单块QSPI）

· 2个10/100/1000以太网接口（RGMII）

· USB转UART接口

· FMC接口（电压可配置为1.8V,2.5V，3.3V）

· 2个SFP+光纤接口（数据传输速率最高可达12.5Gbps）

· 2个GTH SMA收发器结构（数据传输速率最高可达12.5Gbps）

· LVDS差分信号接口

· 4个12 pin PMOD接口

· HDMI高清接口

· 8个用户LED指示灯

· 5个用户按键开关

· 8个用户DIP开关

· 可编程的LVDS差分信号传输时钟源（GTH参考时钟）

· 250MHZ LVDS晶振（系统时钟）

· JTAG编程接口

· SYSMON系统监测接口

· Digilent USB转JTAG模块（JTAG-SMT2）

当然除了以上这些丰富的硬件配置，此套件好包括网线和USB线缆，12V电源，同时Avnet还会提供绑定此器件的Xilinx Vivado HLx开发软件的License，用户可以使用Vivado HLS高层次综合工具，使用C或者C++语言进行系统开发工作。

这款开发套件售价仅为975美元，这个价格与当前这款核心FPGA芯片的价格差不多，不仅提供了硬件平台还提供了软件开发使用许可证，用户拿到这款开发套件后就可以直接进行自己的系统原型开发，使用它用户省去了繁琐了硬件平台设计与调试，降低了研发成本的同时也加快了系统研发的进度。
