罗姆开发出可高密度安装的贴片电阻03015尺寸产品

日本知名半导体制造商罗姆株式会社（总部：日本京都市）日前面向智能手机等移动设备，开发出可高密度安装的世界最小※的贴片电阻03015尺寸（0.3 mm×0.15 mm）产品。与一直被称为微细化的界限的0402尺寸（0.4mm×0.2 mm）产品相比，此款产品的尺寸成功缩小了44％。

近年来，智能手机市场的需求迅猛增长，多功能化使手机产品的零部件数量增加，因此，可高密度安装的超小型零部件的需求随之增加。但是，以现有的制造技术，切割工艺中的封装尺寸公差较大，达±20μm，不仅如此，还存在贴片崩缺等各种课题，业内认为0402尺寸以下的开发是非常困难的。

此次成功开发不是采用传统的电阻制造技术，而是通过独创的微细化技术开发出制造系统，同时，改进了切割方法，使切割工艺中的封装尺寸公差大幅降低，仅为±5μm。提高尺寸精度不仅有助于降低安装时的吸片错误 ，而且采用了耐腐蚀性能卓越的金电极表面，提高了焊料的润湿性，使稳定的安装成为可能。

以上这些为每部动辄使用数以百计电阻的智能手机为首的各种移动设备的多功能化、小型化做出了巨大贡献。

罗姆于1976年率先开发出世界上最早的矩形贴片电阻，之后不断向打破常规的新技术挑战。今后，罗姆将继续在作为创业产品的电阻领域引领世界，不断扩大高品质的电阻产品阵容，同时，继续推进更加小型化的0201尺寸（0.2mm×0.1mm）的贴片电阻的开发。

另外，本开发成果已在10月4日～8日在日本千叶幕张国际会展中心举办的“CEATEC JAPAN2011”的罗姆展台亮相。

※截止10月3日罗姆调查的数据

＜世界最小贴片电阻的主要特点＞

１）采用独创的工艺技术，实现了世界上最小的贴片尺寸

03015尺寸（0.3 mm×0.15 mm）

２）贴片的尺寸精度从±20μm大幅提高到±5μm

３）采用金电极表面，提高了焊料润湿性、可靠性

＜实现了世界最小贴片尺寸＞

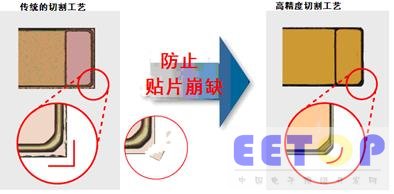

＜高精度的切割工艺＞

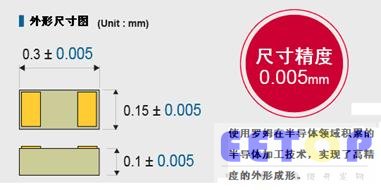

＜大幅提高了尺寸精度，可实现高精度的外形成形＞

高精度の切断プロセスにより、チップの欠落も防止

＜规格＞

尺寸

额定功率

额定电压

元件最高

电压

电阻值

容许差

电阻值范围

电阻温度

特性

使用温度

范围

0.3mm×0.15mm×0.1mm

1/50W　(0.020W)

取√（额定功率×标称值）的计算值和元件最高电压值之中的最小值

10V

F(±1%)、
J(±5%)

10Ω～91Ω

(E24)

±300ppm/℃

-55～+125℃

100Ω～1MΩ

(E24)

±250ppm/℃
