双输出DC/DC控制器结合了数字电源系统管理和模拟控制

凌力尔特公司

电源设计部负责人

Gregory Manlove

尽管电源管理对新式电子系统的可靠运行至关重要，但是在今天以数字方式管理的系统中，稳压器也许是最后一个仍然存在的“盲点”。就稳压器而言，很少有办法直接配置或监视关键电源系统运行参数。因此，希望全面实现数字控制的电源设计师必须使用混杂在一起的排序器、微控制器和电压监察器，以设定基本的稳压器启动和安全功能。目前已有数字可编程DC/DC 转换器可用，特别是那些为VRM 内核电源而设计并具备VID 输出电压控制功能的转换器，但是这类有特定应用目标的转换器不能直接沟通重要的工作参数，例如实时电流。

LTC3880 / LTC3880-1 结合了双输出同步降压型DC/DC 控制器和拥有通过基于I2C 的PMBus 总线使用全面的电源管理功能，这解决了复杂的电源系统管理问题。PMBus 可用来设定输出电压、电压裕度、开关频率、排序以及若干其他工作参数(参见下面“PMBus控制”部分)。

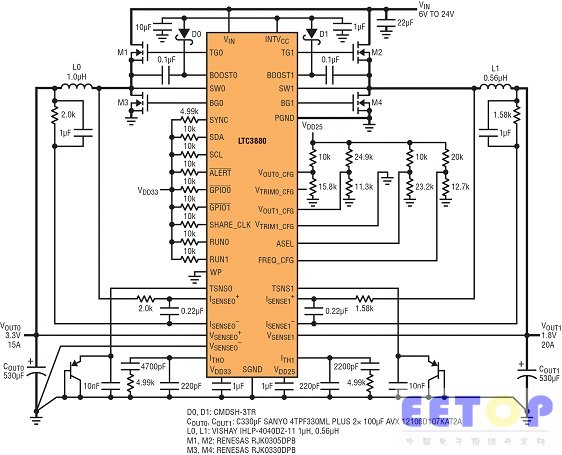

图1：采用外部功率MOSFET 的双输出稳压器

LTC3880 还允许通过16 位数据采集系统监视电源，这种方法可提供输入和输出电压及电流、占空比以及温度的数字回读，其中包括重要参数的峰值。LTC3880 还包括通过中断标志和非易失性存储器实现广泛的故障记录功能，非易失性存储器是一种“黑匣子”记录器，存储了在故障发生之前瞬间转换器的工作状态。

数字电源系统管理的一个主要好处是降低了设计费用，并加速了产品上市。LTC3880 / LTC3880-1 凭借免费提供和可下载的LTpowerPlay™ 开发软件，极大地简化了复杂的多轨系统设计，该开发软件是一种基于PC 的全面开发环境(参见图6)。在该环境中，在线测试(ICT) 和电路板调试仅需要点击几下鼠标就可完成，而无需焊接到“白色导线”定位点中。由于可以使用实时遥测数据，所以可以立即得到设计结果，从而有可能预测电源系统故障，并立即采取预防性措施。

也许最重要的是，具备数字管理功能的DC/DC 转换器允许设计师开发“绿色”电源系统，这类系统优化了能源利用率，同时满足系统性能目标(计算速度、数据传输速率等等)。优化可以在负载点、电路板和机架上进行，甚至可以在安装阶段进行，从而降低了基础设施成本和产品整个寿命期内的总体拥有成本。

为了提供最佳性能调节，LTC3880 坚持采用精确的基准和温度补偿模拟电流模式控制环路，以产生严格的±0.5% DC 输出电压准确度。该模拟控制环路促成了非常容易的补偿，环路经过了校准，以不受工作条件的影响，该环路还可实现逐周期限流，并产生快速和准确的电压及负载瞬态响应，在运用数字控制的产品中没有见到与ADC 量化有关的误差。

LTC3880 具备内置的稳压器以提高集成度，而LTC3880-1 允许使用外部偏置电压以实现最高效率。这两款器件都采用耐热增强型6mm x 6mm QFN-40 封装，工作节温范围为-40°C 至105°C (E 级版本) 或-40°C 至125°C (I 级版本)。

模拟控制环路确保同类最佳的稳压器性能

LTC3880 / LTC3880-1 是数字可编程以实现无数功能，这包括输出电压和电流限制设定点以及排序。控制环路尽管是纯模拟的，但提供了最佳环路稳定性和瞬态响应，而不会产生数字控制环路的量化效应。图2 比较了具备模拟反馈控制环路的控制器IC 与具备数字反馈控制环路的控制器IC 之斜坡曲线。模拟环路有平滑的斜坡，而数字环路有离散的步进，由于量化效应，这可能导致稳定性问题、较慢的瞬态响应、在某些应用中需要更大的输出电容以及在PWM 控制信号上有更大的输出纹波和抖动。

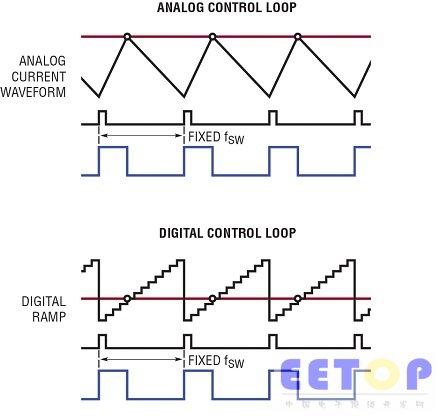

图2：LTC3880 的模拟控制环路与数字控制环路的比较

ANALOG CONTROL LOOP：模拟控制环路

ANALOG CURRENT WAVEFORM：模拟电流波形

FIXED：固定的

DIGITAL CONTROL LOOP：数字控制环路

DIGITAL RAMP：数字斜坡

实际上，与具备数字控制环路的可比较IC 相比，LTC3880 的模拟控制环路需要使用的输出电容小50%且具有更好的稳定性和更短的稳定时间。此外，由于存在ADC 分辨率有限引起的量化效应，所以数字控制的瞬态响应在稳定之前有震荡。图3 比较了LTC3880 的模拟控制环路与同类IC 的数字控制环路的瞬态响应。请注意，LTC3880 使用约等于数字控制器一半的输出电容，但产生了更干净的结果。

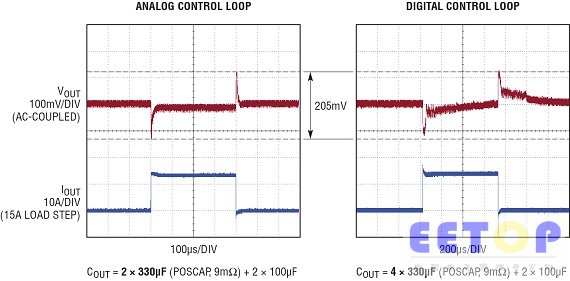

图3：在15A 瞬态负载步进情况下，模拟和数字控制环路响应的比较。模拟控制环路需要的输出电容仅为数字环路的一半，同时实现了卓越得多的稳定时间

ANALOG CONTROL LOOP：模拟控制环路

100mV/DIV：每格100mV

AC-COUPLED：AC 耦合

15A LOAD STEP：15A 负载步进

DIGITAL CONTROL LOOP：数字控制环路

LTC3880 设计为，当修改其配置文件时，环路增益不变。当修改输出电压或电流限制时，瞬态响应不受影响，而且补偿环路无需要调节。

PMBus 控制

LTC3880 / LTC3880-1 具备数字设定和回读，以实时控制和监视关键负载点转换器的功能。配置可通过I2C 串行接口下载至内部EEPROM，凌力尔特基于PC 的LTpowerPlay 开发软件支持该接口。图4 显示了具备USB 至I2CSMBusPMBus 适配器连接的LTpowerPlay 开发平台。配置文件存储在内置的非易失性存储器中以后，控制器自主加电，而不会增加主机负担。配置电路板是一项简单的任务，完全不需要开发固件。

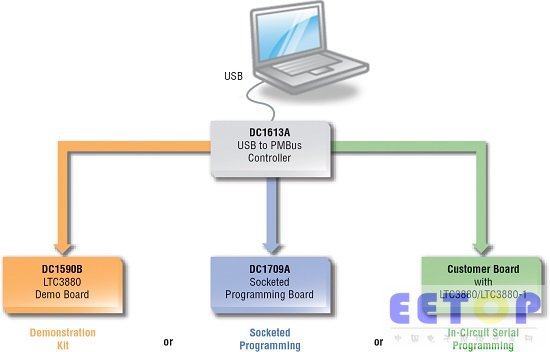

图4：用LTpowerPlay 软件建立完整的开发平台非常容易

USB to PMBus Controller：USB 至PMBus 控制器

Demo Board：演示电路板

Socketed Programming Board：有插座的设置电路板

Customer Board with LTC3880/LTC3880-1：采用LTC3880 / LTC3880-1 的客户电路板

Demonstration Kit：演示套件

Or：或

Socketed Programming：通过插座设置

In-circuit Serial Programming：在线串行设置

PMBus 功能包括可设置特定的电源管理参数，包括：

l输出电压和
