安森美半导体针对笔记本及打印机电源适配器等应用之超低待机能耗方案

笔记本电脑、液晶显示器及打印机等产品都要使用AC-DC电源适配器作为供电电源。这些适配器长时间处于空载待机模式，而且用量巨大，但相当多现有产品的待机能耗较高，由此电能浪费也巨大。为了节省能耗，美国“能源之星”标准对这类外部电源(EPS)的空载能耗制定了明确要求，规定功率50 W以下的AC-DCEPS空载能耗不得超过0.3 W；50W至250 W的AC-DC空载能耗不得超过0.5 W。目前市场上较佳性能的AC-DC适配器最佳空载能耗性能是30 mW左右。而安森美半导体NCP1246的空载能耗小于16mW，利用NCP1246 + NCP4354实现的低待机能耗解决方案可超越“能源之星”的要求，适用于功率65 W的电源适配器，并能实现20 mW以下的极低待机能耗；NCP1254/5/49则是带峰值功率扩充的电流模式PWM控制器，用于打印机适配器，同样具有极低的空载待机能耗。

高压固定频率电流模式反激控制器的特性及应用

安森美半导体针对高压固定频率电流模式反激控制器包含NCP1246、NCP1247、NCP1248和NCP1240等器件。NCP1246/7/8均可通过光耦触发低功耗关闭模式。在正常工作期间，20 kΩ上拉电阻在FB引脚上提供250 μA偏置电流；在关闭模式期间，VFB(reg)为0 V，FB引脚另由小得多的5 μA电流源偏置。这些器件只需要极小的光耦电流来维持关闭模式。由于光耦的低电流传输比(CTR)，NCP4353/4使用150 μA电流来确保关闭模式可靠，见图1。

图1：通过光耦触发低功耗关闭模式

NCP1246是一款满足“能源之星”要求的初级端控制器。其特性包括频率反走、跳周期模式、高压启动、动态自供电(DSS)、输入欠压(BO)检测、有源X2电容放电、基于定时器的过功率保护(OPP)、频率抖动、严重故障时闩锁、自动恢复或闩锁选择的过流保护(OCP)，以及空载待机能耗< 30 mW。其市场及应用包括：AC适配器(笔记本电脑、液晶显示器和打印机)、开放式电源(DVD、STB)、离线电池充电器、消费类电子产品电源等。

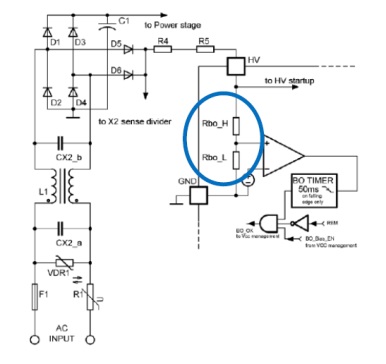

NCP1247/48均为低待机功耗高压启动定频控制器，重要应用是笔记本电脑和打印机AC电源适配器，以及DVD、STB的开放式电源。NCP1247基于NCP1246，具有NCP1246的全部特性及更多特性，如延长维持时间(52ms)、更好的X2放电序列；延长连续门极驱动，改善高压引脚高低压OCP补偿，更适合于同步整流(SR)应用，为PLD测试提供新的输入欠压(BO)检测选择；还增加了70 Vac。NCP1248基于NCP1247，可提供NCP1247的全部特性及更多特性，消除了轻载期间的固定电流设定点，减小了FB引脚上的跳周期模式阈值。

NCP1240是一个低待机能耗高压启动定频控制器，即将于2014年第二季度提供样品，可用于英特尔Haswell CPU电源应用。这器件基于NCP1248，提供NCP1248的全部特性及更多特性，如双OCP、快速OCP定时器，以及2 ms软OCP定时器。

NCP124x系列是为空载和轻负载条件下最大限度地降低能耗而专门优化的。器件可动态自供电，内置了有源X2电容放电；可以进入省电休眠状态，提供输出电压打嗝模式；在轻负载条件下降低频率，并采用跳周期模式；省去了放电电阻，从而节省了电力及元件；在空载条件下显著降低了功耗，保持整个线路负载范围内的高效率。

此外，在严重故障情况下，NCP124x可闭锁输入，允许直接连接NTC；基于定时器的保护可自动恢复或锁定；具有高压启动电路；在整个负载范围内软化EMI干扰的频率抖动；实现高达30 V的Vcc 操作。

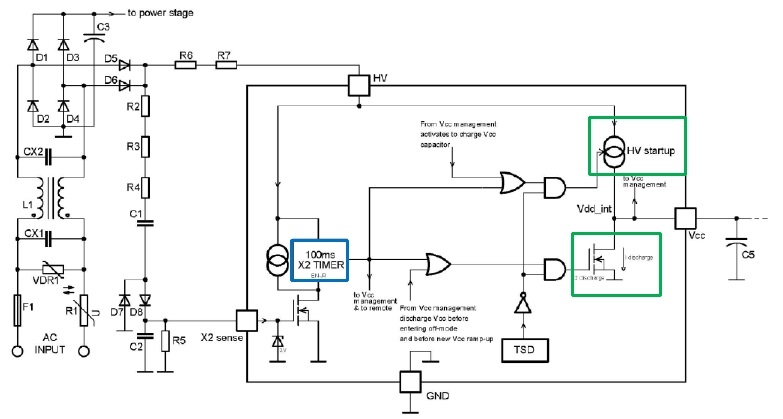

值得一提的是，为了符合安规标准，AC-DC电源必须具备在拨出交流插头后不到1秒时间内将电磁干扰(EMI)滤波器X2输入电容放电的能力。为了符合此要求，常使用与电容并联的一串高阻抗电阻，但是，电阻型消耗源(drain)消耗约25mW输入能耗，当考虑到空载输入能耗时，此25 mW能耗相对较大。安森美半导体的方案采用有源X2电容放电来检测断开交流连接状况，并通过开关触发电容放电。NCP124x的HV引脚包含了交流线路拨出检测器，如果定时器定时到期，输入即为直流，放电电路被触发，X2电容放电，见图2。

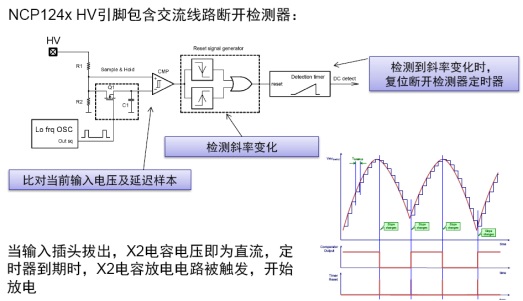

图2：NCP124x交流线路断开检测器

次级端控制器的特性及应用

安森美半导体的NCP4353/4是专为与NCP1246配合使用而设计的一款低待机能耗次级端恒流恒压(CCCV) 控制器。NCP4354带有LED驱动器(图3)，而NCP4353不带LED驱动器。NCP4353/4可检测空载条件，并使初级端控制器(如NCP1246)进入低能耗关闭模式；在关闭模式期间，初级端控制器关闭，由输出电容提供电能，因而省去维持稳压所要求的能耗。在关闭模式期间，输出电压减小，并可减小至可调节电平。一旦要求更多电能，NCP4353/4就会自动重启初级端控制器。NCP4353/4使用“有源关闭”信号来控制初级端控制器，这表示它在关闭模式期间驱动光耦来下拉初级端控制器的FB引脚。NCP1246/7/8初级端控制器与NCP4353/4次级端控制器结合在一起使用，可提供低于16 mW的空载输入能耗，用于笔记本电脑适配器及其他外部电源适配器等应用。

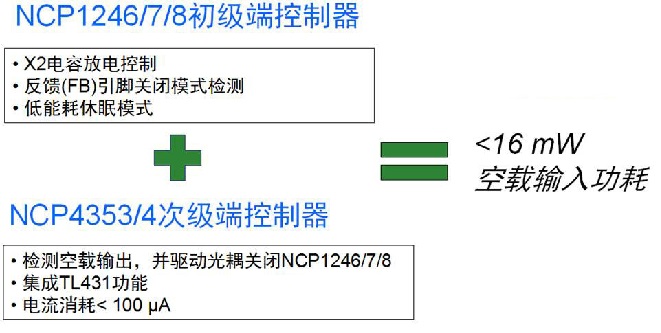

图3：NCP4353/4与NCP1246/7/8一起构成极低待机能耗电源方案

峰值功率扩充电流模式PWM控制器的特性及应用

带峰值功率扩充的电流模式PWM控制器是安森美半导体新推出的几款产品，包括NCP1254、NCP1255和NCP1249。NCP1254是无高压版本，具有频率抖动、峰值功率扩充、频率反走、双OCP、固定故障定时器、内部OPC、通过Vcc或闩锁引脚提供OVP、双Vcc 待机期间断续模式等功能；NCP1255是基于NCP1254的版本，功能包括可调节故障定时器、输入欠压(BO)检测、待机能耗< 30 mW；NCP1249则是NCP1255的高压版本，功能包括有源X2电容放电、待机能耗< 10 mW。

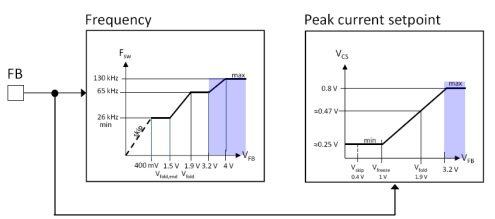

NCP1254/55/49无需使用大型变压器即可实现峰值功率能力，改进了轻载能效和保护能力，其峰值功率扩充是这样实现的：当反馈(FB)电压大于3.2 V时，开关频率线性增加；当反馈电压FB=4.0 V，开关频率增加为原来频率的2倍，峰值电流设定值保持不变，见图4。这种方式允许不用增大变压器的规格就能输出更大的功率。
