Linear 推出一款具 6GHz+ 集成型 VCO 的高性能分数 N PLL LTC6948

凌力尔特公司 (Linear Technology Corporation) 推出一款具 6GHz+ 集成型 VCO 的高性能分数 N PLL LTC6948。在 LTC6948 的核心是一个高级四阶 ΔΣ 调制器，其运用智能噪声整形技术以最大限度地抑制噪声成分，并且不会产生市面上大多数分数 N PLL 中常见的分数化杂散。这造就了一款具备分数化之全部优势 (从频率捷变到相位噪声的整体改善) 但却没有采用分数 N PLL 之传统缺陷的器件。换句话说，LTC6948 是一款拥有整数 N 杂散性能的分数 N PLL。这些优势再加上业界领先的 1/f 噪声性能和带内相位噪声的降低，使得 LTC6948 非常适合于苛刻的无线、测试与测量、以及军事应用。

良好的归一化带内相位噪声层 (或品质因数) 对于低相位噪声解决方案是很重要的。然而，带内噪声层常常受 PLL 内核的 1/f 噪声性能所损坏。LTC6948 拥有无可比拟的 -274dBc/Hz 归一化 1/f 噪声规格，该规格并未妨害其出众的 -226dBc/Hz 归一化带内相位噪声层。这些规格的组合令 LTC6948 在那些要求高 SNR 的应用中大放异彩，例如：采用复杂调制方案的无线通信、采用长突发时间的通信系统和多普勒雷达等。

LTC6948 通过集成一个拥有具竞争力之相位噪声性能的 VCO 及所有的 PLL 组件 (包括一个基准分频器、相位-频率检测器、超低噪声充电泵、分数分频器、VCO 输出分频器和缓冲器) 降低了总体系统成本、设计复杂性和解决方案尺寸。LTC6948 有 4 种版本，各具一个不同的 VCO 频段和可提供高达 6.39GHz 的最快选项。VCO 输出分频器可设定为 1 至 6 的分频，旨在覆盖低至 373MHz 的宽广频率范围。VCO 校准通常可在 10μs 多一点的时间里完成 (相比于许多同类竞争器件速度快一个数量级)，从而使 LTC6948 成为那些需要超短稳定时间之解决方案的首选 PLL。

运用 FracNWizardTM 仿真和设计工具可简化采用 LTC6948 进行的设计，此工具可在 www.linear.com.cn/FracNWizard 免费下载。FracNWizard 设计工具只需点击一个按钮即可帮助给出合适的环路滤波器组件值，从而省去系统设计师长达数小时的复杂计算工作。其可准确地预知 PLL 性能，并在调试过程中和做出设计选择时为设计师提供帮助。

所有版本的 LTC6948 都规定在 -40°C 至 105°C 的整个工作结温范围内工作。这些产品采用 4mm x 5mm 28 引线塑料 QFN 封装。LTC6948 的千片批购价为每片 7.25 美元。该器件已开始供货。

照片说明：具集成 VCO 的 6GHz Frac-N PLL

性能概要：LTC6948

· 低噪声分数 N PLL

· 集成的 VCO，高达 6.39GHz

· 18 位分数分母

· -226dBc/Hz 归一化带内相位噪声层

· -274dBc/Hz 归一化带内 1/f 噪声

· -157dBc/Hz 宽带输出相位噪声层

· 卓越的杂散性能

· 输出分频器 (1 至 6，50% 占空比)

· 输出缓冲器静噪

· 1mA 至 11.2mA 充电泵电流

· 基准输入频率高达 425MHz

· 快速频率切换

· FracNWizard 软件设计工具提供支持

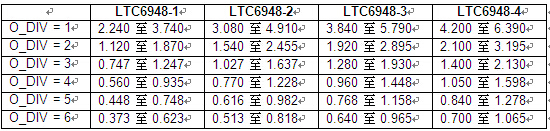

输出频率选择 (单位：GHz)
