安森美半导体高能效AC-DC LED通用照明方案拓宽您的设

在节能、环保及全球LED照明迅猛增长的趋势下，LED球泡灯等已几乎家喻户晓，而随着相关技术的进步，LED成本及性能水准已大幅提升。安森美半导体专注于运用在电源管理方案方面的专知和技术，克服固态照明的挑战，提供LED照明应用的完整方案，涵盖高低功率因数、隔离或者非隔离拓扑结构、调光以及非调光的应用等，并利用在工业应用的经验和专长，不断开拓新兴的智能照明市场，推出有线及无线通信系列产品（PLC 、KNX）、环境光及无源红外（PIR）传感器、以太网供电(PoE)控制器等，满足不同的应用需求，推动LED照明市场的发展和进步。本文将重点介绍安森美半导体近期于AC-DC通用照明新增的产品系列及智能照明方案。

功率因数校正(PFC)初级端控制LED驱动器

针对筒灯、线性管/LED灯泡替代、电子控制装置、LED照明引擎及智能照明等要求高功率因数、低谐波失真的最高60 W功率的单段式设计应用，安森美半导体推出LED驱动器系列NCL30085、NCL30086、NCL30088，利用PFC初级端电流控制算法，当采用准谐振(QR)模式工作时提供高能效。以NCL30088为例，它支持隔离反激、降压-升压、单端初级电感转换器(SEPIC)拓扑结构，功率因数(PF)典型值高于0.98，无需光耦，能单独从初级端实现精密稳流(精度典型值±2%)，提供线性前馈补偿，宽VCC范围支持宽正向电压应用，低启动电流典型值13uA，可工作于-40℃至125℃的宽工作温度范围，基于负温度系数(NTC)的电流热反走可防止LED驱动器在恶劣环境下过热，并内置一系列强固的保护特性，包括：LED串开/短路保护、逐周期限流、输出二极管短路保护、VCC偏置电压和欠压保护、电流感测电阻短路保护及自动恢复或闩锁故障处理。而NCL30086“可智能调光”，支持以控制平均LED电流的单个输入进行模拟/数字脉宽调制(PWM)调光，与非调光的NCL30088相辅相成。

图1：PFC初级端控制LED驱动器

NCL30088应用示例——高达20W的降压-升压驱动器用于LED线性灯管

NCL30088作为降压-升压驱动器用于高达20W的LED线性灯管时，交流输入电压范围90-305Vac，正向电压范围90-180Vdc，提供100mA输出电流，PF大于0.98，总谐波失真(THD)典型值5%，能效高达91%。

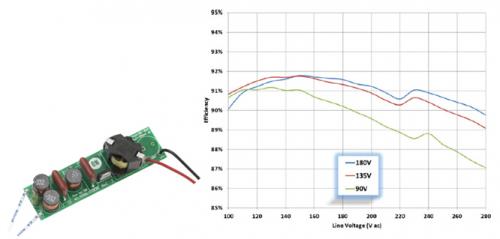

图2：NCL30088应用于LED线性灯管的评估板和能效测试值

NCL30085应用示例——达10W的隔离型3步线性可调光驱动器用于灯具

NCL30085作为隔离型可调光驱动器用于灯具时，通过切换开关导通/关断提供3步对数调光：75%、25%、5%，交流输入电压范围90-265Vac，正向电压范围14-28Vdc，输出电流350mA，功率因数大于0.98，THD典型值10%，能效高达85%。

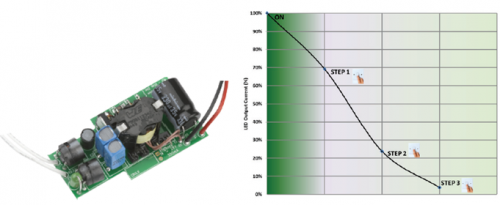

图3：NCL30085的评估板和3步调光图示

高功率因数反激式LED驱动器——NCL30060

为确保当工作在临界导电模式(CrM)时在宽范围输入电压和输出功率提供接近1的功率因数，安森美半导体推出高功率因数反激式LED驱动器NCL30060，该器件采用恒定导通时间的PWM控制方法，可支持大于50W的功率范围。次级端反馈控制支持诸如隔离型1-10V调光、宽正向电压范围或要求LED模块热反馈的应用，典型用于LED驱动器、光源和灯具及电子控制装置等中等功率单段式设计应用。NCL30060支持达700V的高压启动，提供高功率因数及低THD，宽Vcc范围，提供直接的光耦反馈连接，集成12V门极驱动钳位和自动恢复/闩锁故障选项等功能，并内置初级端过流、输出过压、绕组短路、输出整流器短路、输出短路、欠压等强固的故障保护。安森美半导体还为该器件提供辅助设计工具和支持，包括NCL30060LED1GEVB评估板、EVBUM2240/D评估板手册及基于Microsoft Excel的设计工具。评估板支持90-305Vac的输入电压范围，10-41V的正向输出电压范围，提供700 mA恒定的输出电流和高达25W的输出功率，支持1-10V或PWM调光，THD小于10%，能效高达88%。

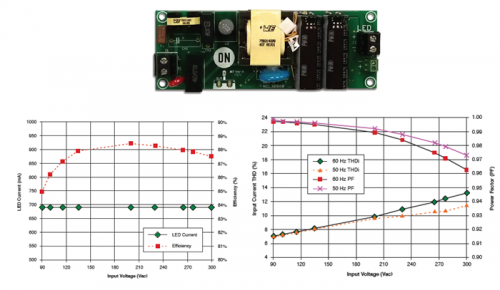

图4：NCL30060LED1GEVB评估板和@25 W时的性能表现
