示波器探头的负载效应就是在用探头测电路中的其中两点的波形时，在两个测试点中接入了一个负载，而这个负载的大小，会直接影响电路的状态，造成测量结果的不正确性。那么，你对负载效应了解多少呢？今天PRBTEK培训学院带大家了解一下示波器探头的负载效应：

当探头探测到被测电路后，探头成为了被测电路的一部分。探头的负载效应包括下面3种：

阻性负载效应；

容性负载效应；

感性负载效应。

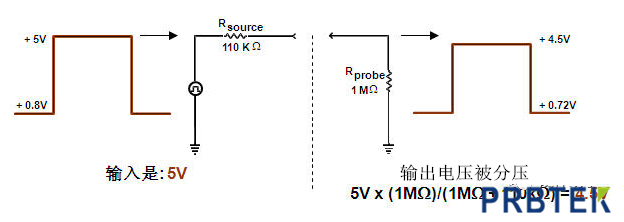

阻性负载相当于在被测电路上并联了一个电阻，对被测信号有分压的作用，影响被测信号的幅度和直流偏置。有时，加上探头时，有故障的电路可能变得正常了。一般推荐探头的电阻R>10倍被测源电阻，以维持小于10%的幅度误差。

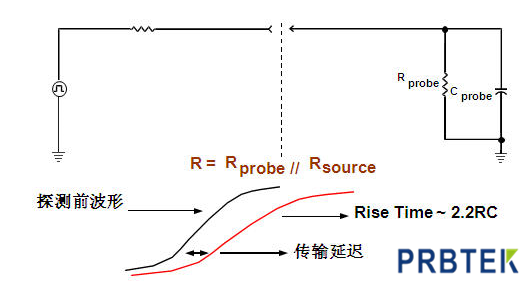

容性负载相当于在被测电路上并联了一个电容，对被测信号有滤波的作用，影响被测信号的上升下降时间，影响传输延迟，影响传输互连通道的带宽。有时，加上探头时，有故障的电路变得正常了，这个电容效应起到了关键的作用。一般推荐使用电容负载尽量小的探头，以减小对被测信号边沿的影响。

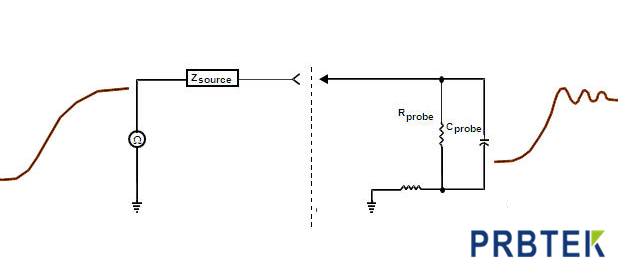

感性负载来源于探头地线的电感效应，这地线电感会与容性负载和阻性负载形成谐振，从而使显示的信号上出现振铃。如果显示的信号上出现明显的振铃，需要检查确认是被测信号的真实特征还是由于接地线引起的振铃，检查确认的方法是使用尽量短的接地线。一般推荐使用尽量短的地线，一般地线电感=1nH/mm。
