村田完成BroadR－Reach用共模扼流圈的商品化

株式会社村田制作所已于9月开始批量生产可用于车载以太网“BroadR-Reach®*1(100Mbps)”的共模扼流圈DLW43MH系列。在已有的可应对“CANBUS/FlexRay*2”的系列基础上，将通过此新系列的商品化为支持汽车驾驶做出贡献。

此外，本产品将在2016年10月4日至10月7日举办的CEATEC JAPAN 2016上展出。

在汽车市场上，以自动驾驶为目标的发展正在加速，作为周边检测工具的车载相机逐渐成为标配。因此，需要能传送大量数据的高速差动接口（以下称“I/F”） 的汽车市场商家争相引进在民生市场表现很好的以太网车载版“BroadR-Reach®（100Mbps）”。

村田以在汽车控制型I/F“CANBUS/FlexRay”用共模扼流圈上培育的绕线工艺为基础，通过控制导线间的静电杂散电容平衡而实现了“模式变换特性”等的必要特性。今后将进一步追求产品的小型化，迅速应对客户的要求。

产品特点
L4.5×W3.2×T2.7mm
实现了200μH (at 100kHz)的共模电感
符合AEC-Q200*3

用途
为汽车市场服务，特别多用于一种叫做BroadR-Reach®的车载LAN的静噪。

产品型号
DLW43MH201XK2

特性图

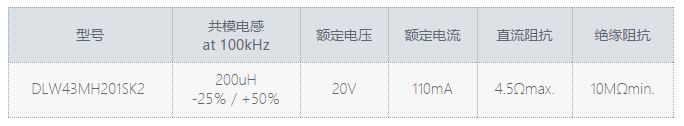

电气特性

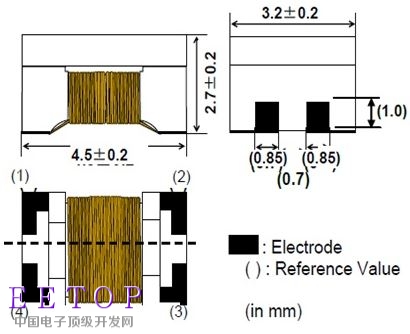

外形尺寸
4.5×3.2×2.7 ±0.2 mm

术语说明
*1 BroadR-Reach®：由OPEN Allianc定义的车载以太网标准。用一套UTP（Unshielded Twist Pair cable）实现100M比特／秒的车载接口。BroadR-Reach是Broadcom公司的注册商标。
*2 CANBUS/FlexRay：CAN为Controller Area Network的简称。FlexRay是车载用通信总线、系统的标准规格。
*3 AEC-Q200：“Automotive Electronics Counci（车载电子元件评议会）” 的简称。
