吉时利源表应用及选型注意事项解读

吉时利源表SMU仪器提供了电流或者电压，同时以高度、高精准度测量电流、电压、电阻。SMU仪器为备用电源和DMM提供了智能方案， 源表集合电压源、电流源、电压表、电流表的功能于一身，可广泛用于各类精密器件的测量。今天安泰测试分享一下吉时利源表应用及选型注意事项：

一、吉时利不同型号种类及应用功能

（一）、 2400图形台式源表:同时提供分析仪，示图仪和I-V系统功能

（二）、 2400台式源表仪器：方便DMM用户界面；2/4/6线电阻，支持强制I或者V供电模式，V-Force从1-V到1.1kV,10pA -5A连续电流。10A脉冲式，2W-100W

（三）、 2600B系统源表： 通过tsp-link实现真正多通道并行测试，到达0.1fA的分辨率。

（四）、 2650A高功率源表：2对摸数转换器，同时进行B和I测量，高达2000W脉冲式功率。

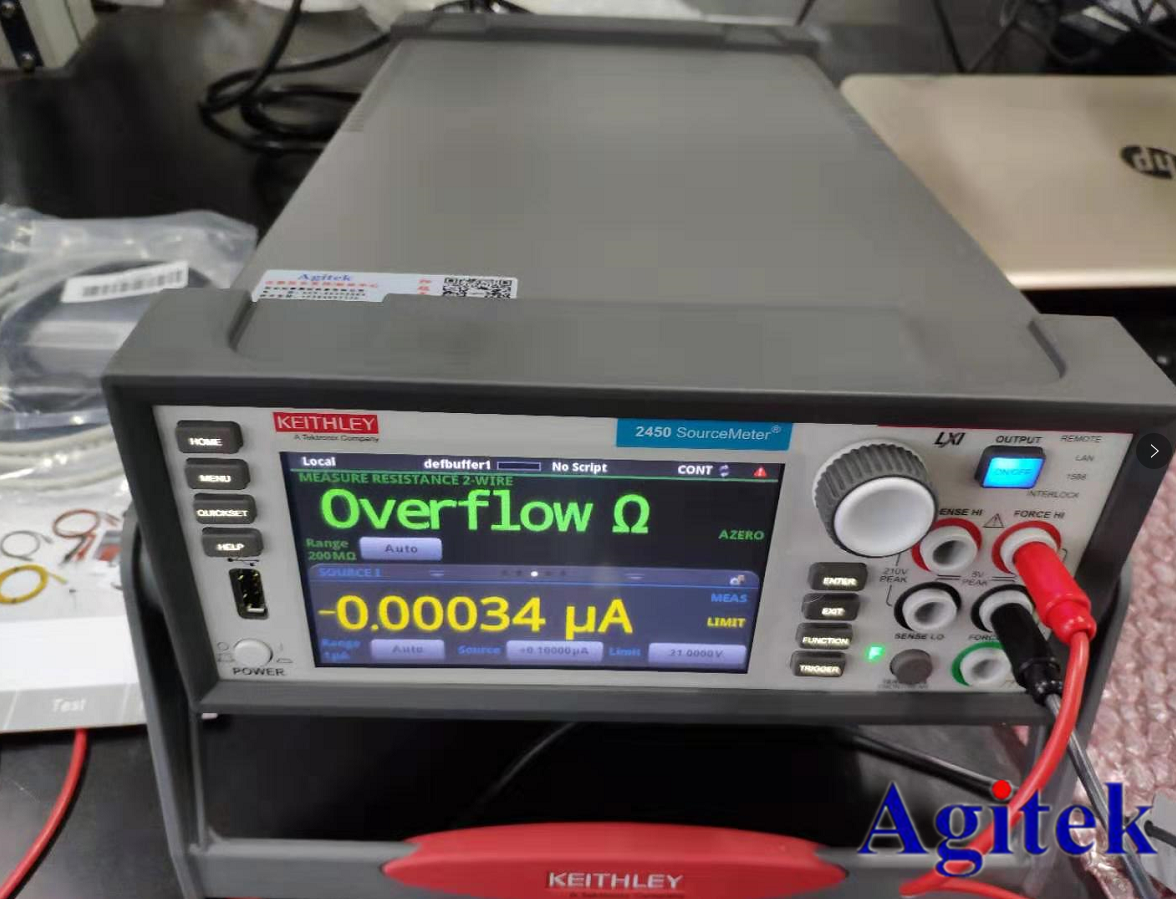

（五）、 2450-2460图形稳压器 执行循环、方波或流电伏安测量，计时安倍分析和计电势分析。

二、吉时利源表选型注意选项：

1、系统及速度或吞吐量

真实的速度表明了最后一项测量或一套测量，以多快的速度返回PC控制器

2、源端分辨率和输出稳定性

SMU可用的最大分辨率取决于模数转换器（ADC）的整体精度和分辨率。ADC位数高，精度就高。

3、测量稳定时间、编置误差和噪声

这在得到的数据曲线中“崎岖不平”的地方可以看到，其指明了噪声，数据曲线越平滑，测量噪声低，

4、线缆

在进行低电量测量时，三抽电缆明显要优于同轴电缆，三同轴电缆有一个额外的屏蔽层，确保泄露更低，响应更好，抗噪能力更强。
