吉时利产品助力纳米材料低电平测试

电流、电压、电阻是国际量值体系中的三个重要参量单位，其与人类科学技术的发展密不可分，同时也是电子测量技术和仪器的基本研究对象。当电流、电压信号的量值小到一定程度，比如纳伏、皮安时，对它们的准确测量就变得非常复杂困难。然而，科学技术的进步有要求必须对这种微弱信号进行精确捕捉和测量，例如航空航天测控、半导体集成电路测试、新型材料的研究、以及生命科学发展所需的分析测试等。

这篇我们着重介绍对于纳米材料低电压和低电阻的测量方案，并将吉时利的低电平测量仪器做一个整体梳理。

低电阻/电压测量应用领域：

纳米材料是指三维空间尺度至少有一维处于纳米量级(1-100nm)的材料，它是由尺寸介于原子、分子和宏观体系之间的纳米粒子所组成的新一代材料。当粒子的尺寸减小到纳米量级，将导致声、光、电、磁、热性能呈现新的特性（例如，石墨烯是目前世界上最薄、最坚硬、电阻率最小的纳米材料,具有超高强度和超高导热系数。）

此时就需要使用精密测量仪器对纳米材料的电性能做测试。纳米线由于其结构和特性，容易在自热效应中融化。吉时利的精密电流源通过向被测物施加极小的电流以消除被测物的自热效应，最大限度降低DUT的影响。

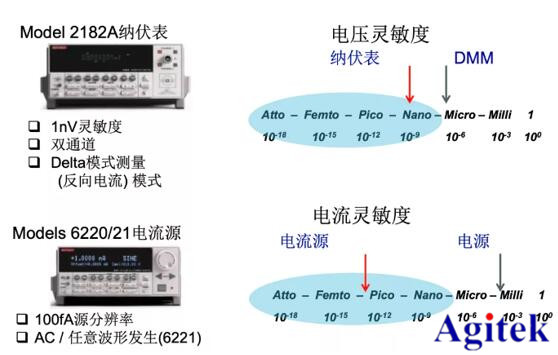

测量设备：吉时利6220/6221超灵敏电流源+2182A纳伏表

相较于普通的万用表，双通道2182A型纳伏表最适合进行稳定的低噪声电压测量，以及适合可靠且重复地检定低阻材料和器件。相比其他低电压测量解决方案，其测量速度更快，噪声性能显著提高。2182A纳伏表拥有1nV的灵敏度。提供简化的增量模式，适用于结合反向电流源（如6220或6221型号）进行低至10nΩ的电阻测量。

6220型直流电流源和6221型交流和直流电流源将易用性与极低的电流噪声相结合。6220型和6221型具有高精度源和内置控制功能，非常适合使用增量模式、脉冲测量和微分电导测量的霍尔测量、电阻测量等应用。6220/6221具有100fA源分辨率，6221内置标准和任意波形发生器，频率范围为1mHz至100kHz。2182A/6221组合将信号脉冲与测量同步，可以将温度敏感型DUT的功耗降至最低。

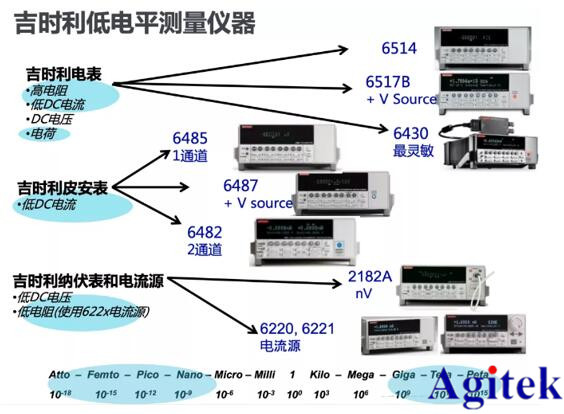

吉时利低电平测量仪器总览

下图是我们对吉时利低电平测量仪器的汇总，包含对低电流、低电压、低电阻、高电阻等的测量。
