罗姆推出i．MX 8M最优电源管理方案

近日全球知名半导体制造商ROHM(罗姆)宣布，其专为恩智浦i.MX 8M应用处理器量身定制的一款PMIC电源管理芯片BD71837MWV已可出售样片。经测试，BD71837MWV是最化化的适用于i.MX 8M的芯片方案。助力智能音箱和网络音视频播放器等应用。恩智浦公司i.MX高级营销总监Leonardo Azevedo先生表示，“ROHM是实现i.MX生态系统的重要合作伙伴。在采用i.MX 8M处理器时，BD71837MWV对于寻求单芯片电源解决方案的客户来说是最佳选择”。

经了解，本次与恩智浦的合作已是罗姆开发的第三波PMIC产品，早在2014年这两家公司便展开合作，2015年首次推出的BD71805MWV是针对i.MX 6SoloLite，这款产品已在量产中。次年又推出第二款BD71815这个芯片的方案，针对i.MX7Dual和Solo这两个平台，得到了市场的好评。本次推出的这款BD71837MWV， 针对i.MX 8M系列，是在单芯片上集成i.MX 8M四核、双核处理器所需要电源功能的电源管理芯片。

认识BD71837MWV之前，让我们先来了解一下恩智浦的i.MX 8M系列处理器。据恩智浦之前对i.MX 8M的新闻发布称，该处理器可实现音频/视频和机器学习相结合的一体化平台，满足希望实现声控的互联产品设计者的需求；另外，满足工艺技术和边缘计算相关的需求，可有效管理智能互联设备并缩短询问响应时间等。从智能电视、电视订阅服务、条形音箱、其他智能音箱，到流媒体播放器、数字硬盘录像机（DVR）/个人录像机（PVR），i.MX 8M处理器可提供用来控制住宅用IoT和设备的全新解决方案。i.MX 8M系列还非常适合管理照明、恒温器、门锁、家庭安防、智能喷头等系统与设备，能够带来操作更直观、响应更快速的家居体验。i.MX 8M系列具备新一代无缝用户界面功能，有着业界领先的音视频功能，全4K超高清分辨率、高动态范围图像（HDR）及最高水平的专业音频保真度；多达四个1.5GHz Arm® Cortex®-A53内核、灵活的存储器选项及高速接口，可提供灵活的连接性、更卓越的性能和通用性；先进的人机界面（HMI），配备双显示器和视觉处理单元（VPU），用户体验更丰富。

BD71837MWV的优势

然而这款BD71837MWV电源芯片为什么能得到恩智浦的认可，且完胜恩智浦自己内部的电源管理设计团队呢？ROHM半导体（上海）有限公司设计中心经理陈行乐先生给出了答案，其四大特点如下：

集成度高，仅1枚芯片即可提供i.MX 8M系列所需的电源功能。

BD71837MWV电源电路根据i.MX 8M系列电源系统设计而成，集8通道降压型DC/DC转换器和7通道LDO于一体。其中DC/DC转换器和3通道LDO均有外部供电，做转换。其它4通道LDO经内部的DC/DC转变后，再做转换，如此一来，便可整体的提高系统的效率；支持从1节锂离子电池到USB的广泛输入电压范围（2.7-5.5V）之间；内置支持i.MX8M电源模式的时序器，可以根据客户需求定制化开发；此外，针对每通道的DC/DC内置如输出电压监测、OCP、UVLO、TSD等保护功能。

图：系统方框图

小型QFN封装更省空间

BD71837MWV采用QFN封装（8×8mm, 0.4mm间距）,相比分立结构的电源系统，可减少部件数量达50%左右；针对i.MX 8M SoC，BD71837MWV做了更合理的布局，可使封装面积缩减45%；同时，该电源芯片专为i.MX 8M优化引脚配置，可减轻PCB板布局设计的负担。

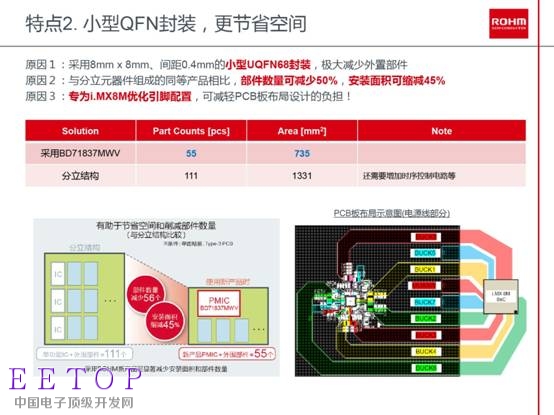

图：与分立结构相比BD71837MWV的优势

可根据系统用途量身定制

i.MX 8M提供5种不同的电源模式（RUN、IDLE、SUSPEND、SNVS、OFF），罗姆在BD71837MWV的设计上可根据以上电源模式自动控制开关，通过OTP改变开关时序，达到合理灵活应用；此外BD71837MWV可为SoC提供I2C接口，使其在不同需求下做调控，满足处理器所需的不同功率。

缩短应用开发周期，使产品早日上市

罗姆可以提供BD71837MWV单板的评估板、参考线路、参考设计给客户，使其可按照最优化的参考设计进行操作，为工程师节省大量的时间。

图：ROHM半导体（上海）有限公司设计中心经理陈行乐先生

另外，恩智浦在I/O大会前一天发布一款Android Things1.0开发板，是基于i.MX 8M系列的参考应用板。已搭载罗姆的BD71837MWV电源管理芯片，有着紧凑的系统和较小的面积。

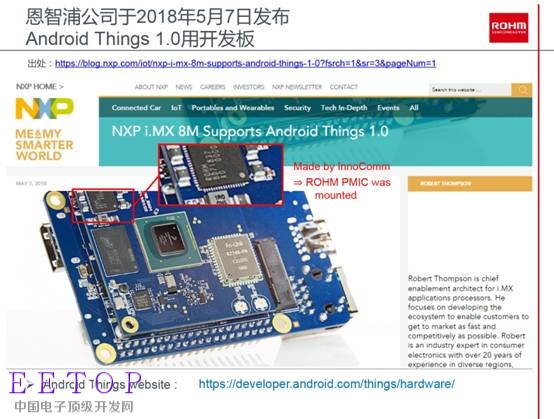

图：Android Things1.0开发板

除此之外，罗姆还联合国际知名的板卡厂商进行合作，开发了SOM即System on Module开发板，用户可以直接在此做二次开发，能大大缩减开发应用周期。其实，ROHM在集成电源开发方面，已经积累多年技术和丰富的经验，在IntelX86、ARM平台上均有丰富的PMIC产品线。罗姆也表示，时下物联网正在蓬勃发展，他们也希望能为更多的用户提供成熟的电源系统方案。
