EMC对策产品: 具有高额定电流的积层贴片磁珠的开发与

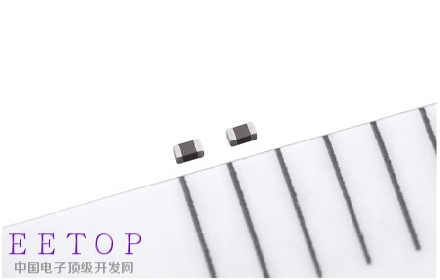

TDK株式会社（TSE:6762）开发出了用于电力线路的新MPZ0603-H系列积层贴片磁珠，并采用了IEC0603封装(EIA 0201)，其特色在于额定电流是现有MPZ0603-C系列的两倍而直流电阻仅是其一半左右。由于新开发的内部电极技术，TDK能够把直流电阻降低至36 mΩ，从而将额定电流提高至1900 mA。MPZ0603-H系列可提供在100 MHz下，范围在22 Ω到120 Ω的高阻抗值。该新贴片磁珠拥有0.6 mm0.3 mm的微型尺寸，且插入高度低，仅为0.3 mm。由于其紧凑的尺寸和优秀的电气规格，铁氧体磁珠极其适合作为智能手机、音频播放器、个人电脑及其他设备的IC供电线路中的各种噪声抑制措施。此新系列产品将于2018年8月开始量产。

随着智能手机等便携式设备的多功能性不断增长，对于IC供电线路内的对策产品而言，高电流额定值的重要性日益凸显。由于其直流电阻低，MPZ0603-H贴片磁珠不仅可提供高额定电流，而且有助于降低设备功耗。

主要应用

智能手机、音频播放器、个人电脑及其他设备的IC供电线路中的噪声抑制

主要特点和效益

直流电阻低至36 mΩ，约为现有产品直流电阻的一半

额定电流高达1900 mA，约为现有产品额定电流的两倍

主要数据
