富士通微控制器产品新增了低引脚数的USB微控制器MB916

概 要

近年来，在白色家电及数字AV 设备等领域，多附加值产品陆续入市。为了能够适时开发出符合市场需求的产品，这就要求元器件具备较高的设计灵活性。

为了满足这种市场需求，富士通新增了外围功能设计最优化的低引脚数“MB91665 系列”USB 微控制器产品。该系列产品内置了自主研发的32 位高性能CPU内核“FR80”，可适合多种应用。该系列产品由于内置了可由软件切换的定时功能和串口，从而扩大了外设功能的可选范围，进而提高了设计灵活性。

特 点

提供USB 2.0 Host和USB Function两种通讯功能

除了USB 2.0 Function的高速通讯功能外，该系列产品还搭载了U S B 2.0Host功能，为打印机等消费产品、FA设备、变频控制装置等提供U S B控制，使系统的运用方法更加灵活多样。此外，由于省却了外接US B芯片，从而降低了成本，减小了封装尺寸。

以小型封装实现灵活多样的外围功能

该系列产品继承了F R80家族的最大优势，具有丰富的外围功能。这些功能可灵活搭配和组合。

尽管采用48引脚或64引脚的小型封装，该系列产品内置了A/D转换器、UART/SPI/I2C可选的串行接口、5V耐压I/O、重载定时器/PW M/P P G/P WC可选的定时功能等众多外围功能，还可灵活地变更引脚配置，支持客户系统开发平台的配置。

搭载外部总线接口

该系列产品内置外部总线接口用于与外设（存储器、I/O装置等）相连接以进行数据的输入和输出。外部总线接口的频率最高可达33MHz，能够以与CPU频率相同的速度进行数据处理。该产品可以为带外部总线接口的既存系统增加USB控制功能。

内置1个高速A/D转换器单元

该产品内置了1个能在1.2μs*1内将模拟信号转为数字信号的高速A/D转换器。凭借这种高速A/D转换器，可以高速处理来自各种传感器的信号数据。同时，它还内置了16段FI F O用以保存A/D转换的数据，从而降低了CPU负荷。

* 1： A/D转换时间随外围功能的工作时钟频

率及外部电路的条件变化。

提供USB中间件

富士通在该系列产品中内置了独立研发的U S B宏,并免费提供与之配套的USB中间件（样本程序）。USB Host中间件提供U S B H o s t s t a c k、M a s s Storage　Class和File System（二进制码）,U S B F u n c t i o n中间件提供USB Function stack和Mass Storage Class。

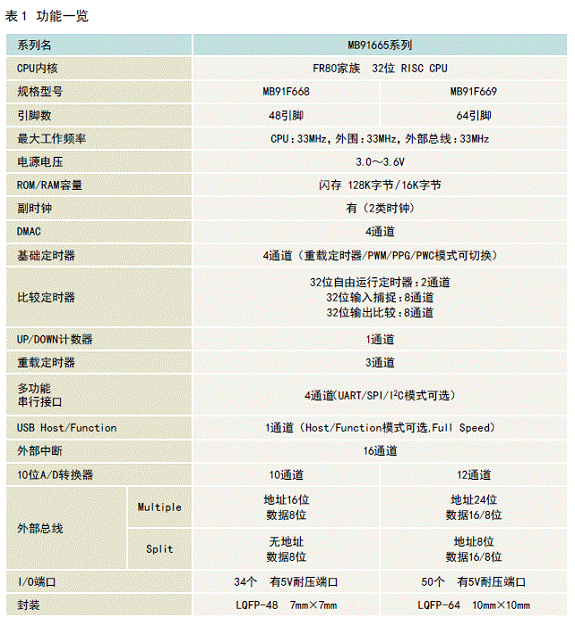

表1所示为MB91665系列的功能一览

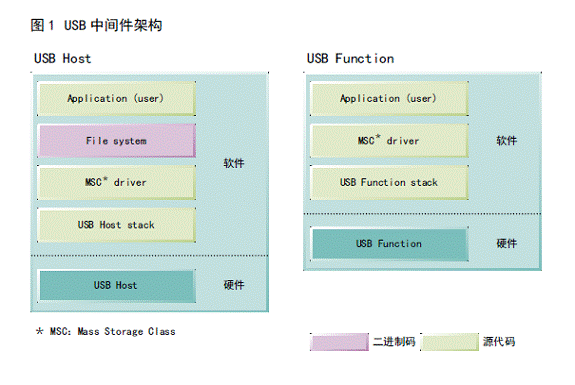

表，图1所示为USB中间件架构。

产品阵容

富士通在32位微控制器FR80家族中，新近增加了低引脚数USB微控制器MB91665系列。

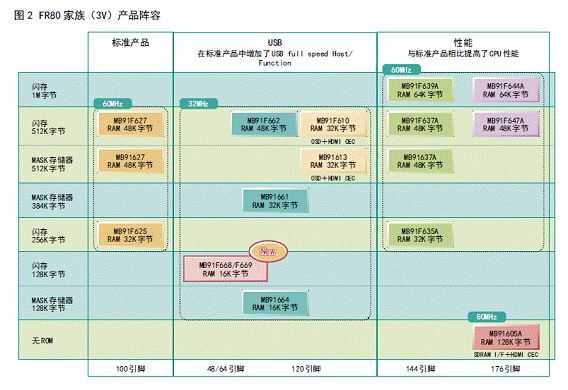

图2所示为F R80家族（3V）的产品阵容。

应用实例

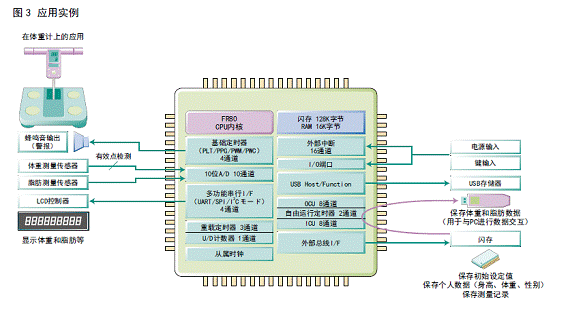

图3 所示为该系列产品的应用实例。

通过该产品的USB Host功能，可将各种传感器数据送至A/D转换器处理并保存到U SB存储器。而各种检测功能则不仅能够应用于体重计和打印机等带有USB的设备，还可以为既存系统提供USB控制。

开发环境

富士通为客户提供该系列产品对应的USB 中间件（样本程序）评估套件。该套件中除USB 中间件外，还包含USB中间件应用实例软件、评估板和综合开发环境。因此客户可以马上试用此款搭载USB 中间件的系列产品，并根据所提供的应用实例，对USB 存储器的处理结果进行确认。

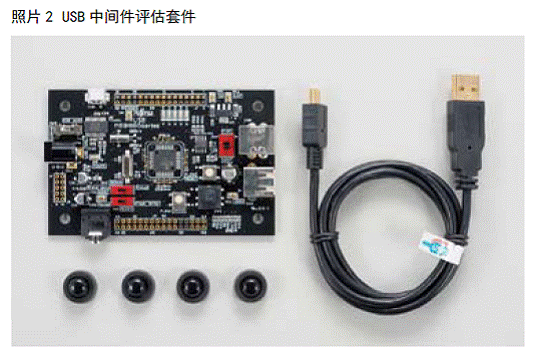

照片2 所示为USB 中间件评估套件，

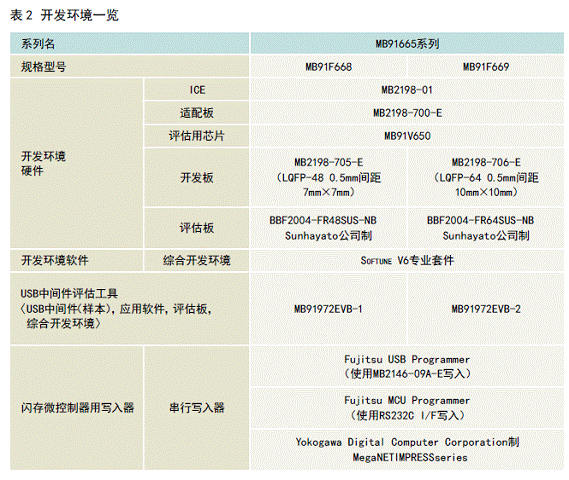

表2 所示为该系列产品的开发环境一览。
