如何用电流探头测量电流

众所周知，电流探头主要是用来进行电流信号测量，那么如何用电流探头测量电流呢，今天PRBTEK探头学院就简单给大家分享一下：

电流探头将电子在导体内移动的产生的磁场，在量程范围内，转化为线性的电压输出。通过测量电压值，间接测量导体内的电流值。

将元器件（一般为电感或电阻）一端的引脚翘起，然后用N匝的线圈连接元器件翘起的引脚和焊盘。如果被测电流为I，则实际电流测量值为I/N。匝数太小，示波器测量值较小，测量可能不够精确，匝数太大，因为线圈本身有直流或交流电阻，会对测量结果带来误差。

如果被测电流为直流量，则将示波器设置为DC耦合，示波器输入阻抗设置为1MΩ。如果被测信号为高频信号，可采用10：1衰减的无源探头，寄生电容更小。因为RC滤波网络中，截止频率为1/(2π(RC))，示波器寄生电容越小，截止频率越高，高频信号衰减量越小。

如果测试的信号为低频信号（频率小于20MHz），为了观察更加清晰准确的波形，需要将示波器设置为“带宽限制”。如果测试的信号为高频信号（频率大于20MHz），就不需要设置带宽限制。

如果被测信号为非周期性的小信号，信号很容易受到噪声的干扰，用光标进行测量的话，不容易卡准。为了解决这个问题，可采用高分辨率采样模式，即对连续的一些采样点求平均值，高频成分被平均化，所以这样的操作相当于通过了低通滤波器。

为了能更加清晰观察信号的细节，可将存储深度达到最大。当时基和水平格数一定，即信号在示波器显示的时间一定。如果存储存储速度越大，说明在这段时间内，能够采集更多的信号点，即对信号的采样率更高，所以采集的信号波形更加清晰。

根据信号的大小，设置合适的纵坐标，最好信号能够覆盖3个格子。

使用电流探头前，要进行零点校准。如图1所示的“ZEROADJ”。电流探头上标注为0.1V/A，则示波器上探头也要设置为0.1V/A。

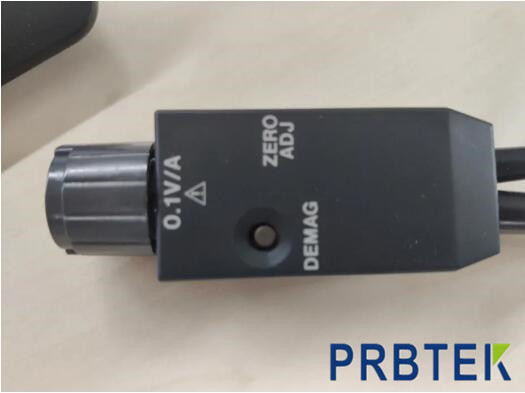

图 1 电流探头接口

用电流探头的勾子勾住线圈，需要卡紧电流探头。
