大联大诠鼎集团推出基于Richtek产品的MagSafe无线充电方案

2021年10月21日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出基于立锜科技（Richtek）RT3182CGQW和RT1716WSC芯片的MagSafe无线充电方案。

图示1-大联大诠鼎基于Richtek产品的MagSafe无线充电方案的展示板图

近年来，无线充电器在手机产品中被广泛应用。在iPhone 8发布后，就有大量机型导入Qi无线充电方案，但因为无线充电器与手机定位问题导致充电效率降低而且容易让手机发烫。因此，在2020年推出了“MagSafe”无线充电技术，其功能主要利用磁铁定位让充电效率能够固定保持在最理想状态。大联大诠鼎基于Richtek RT3182CGQW和RT1716WSC芯片推出的MagSafe无线充电方案，可显著提升无线充电能力，让手机充电更高效。

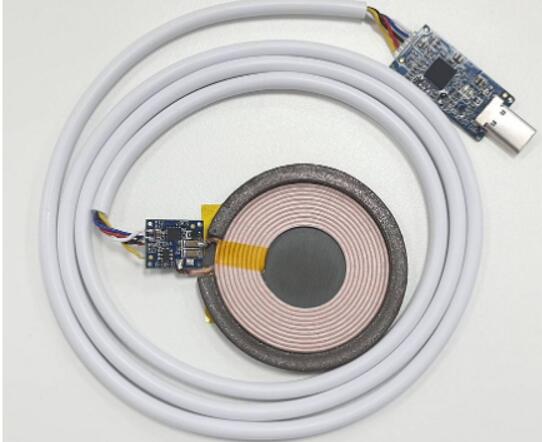

图示2-大联大诠鼎基于Richtek产品的MagSafe无线充电方案的实体图

立锜科技是一家模拟IC设计公司，自成立以来，立锜便专注于整合技术能力、坚持质量和积极的客户服务，旗下产品被广泛应用于电脑、消费性终端产品、网络通讯装置、大尺寸面板显示器等领域。本方案中的RT3182CGQW 是Richtek针对无线电源发送端应用推出的集成度高、扩展性好的解决方案，其设计主要针对主流的无线电源标准WPC，可根据WPC的规范被配置为不同类型的发送器产品。

而RT1716WSC是符合最新USB-C型接口和PD标准的USB-C型接口控制器，内部包含完整的C型接口收发器和Rp及Rd电阻，可完成USB-C型接口的连接和方向检测。它所集成的USB BMC电力输送协议物理层可容许最高100W的电力传输和角色交换，其中的PD部分可全面支持符合USB-C型接口规范的替代接口。

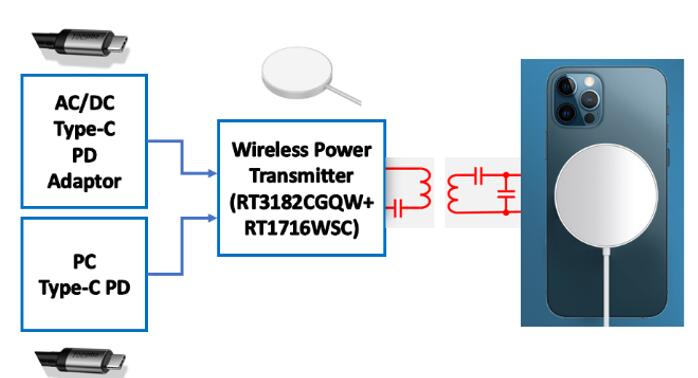

图示3-大联大诠鼎基于Richtek产品的MagSafe无线充电方案的方块图

本方案将RT3182CGQW & RT1716WSC高度整合，采用Wireless+TCPC+TCPM结合BPP/APP充电模式。当MagSafe方案接上有PD功能的Type-C Adaptor时，产品会将输入电压改为9V，此时即可对iPhone手机进行快充模式充电。在针对iPhone12机种充电状况实测中，本方案可实现在2小时内将电量充至90%，3小时内可完全充满。

核心技术优势：

• 集成TCPM Sink协议；
• 支持Q因子和谐振频率侦测；
• 支持异物检测FOD。

方案规格：

• 高功率，带外部功率级，针对MP-A2/MP-A11解决方案进行了优化；
• 无需电流互感器；
• 低静态电流增强版：

• 定制应用中的可选Ping周期；
• 低电流休眠模式选项，包括带有唤醒I/O引脚的“关”状态。

• 可编程热保护；
• 支持PWM风扇速度控制；
• 通知事项：

• 1个蜂鸣器；
• 2个LED。

• I2C主机应用程序接口（可选）；
• 通过Type-C电源支持RT1716的USB-PD管理（选件）；
• P2P With RT3181A/C；
• External TCPC Interface & Interrupt；
• External HV Buck control；
• No additional programming cost；
• 内部看门狗定时器；
• WQFN-48L 6 x 6mm封装。
